Inhaltszusammenfassung für Extech 42509

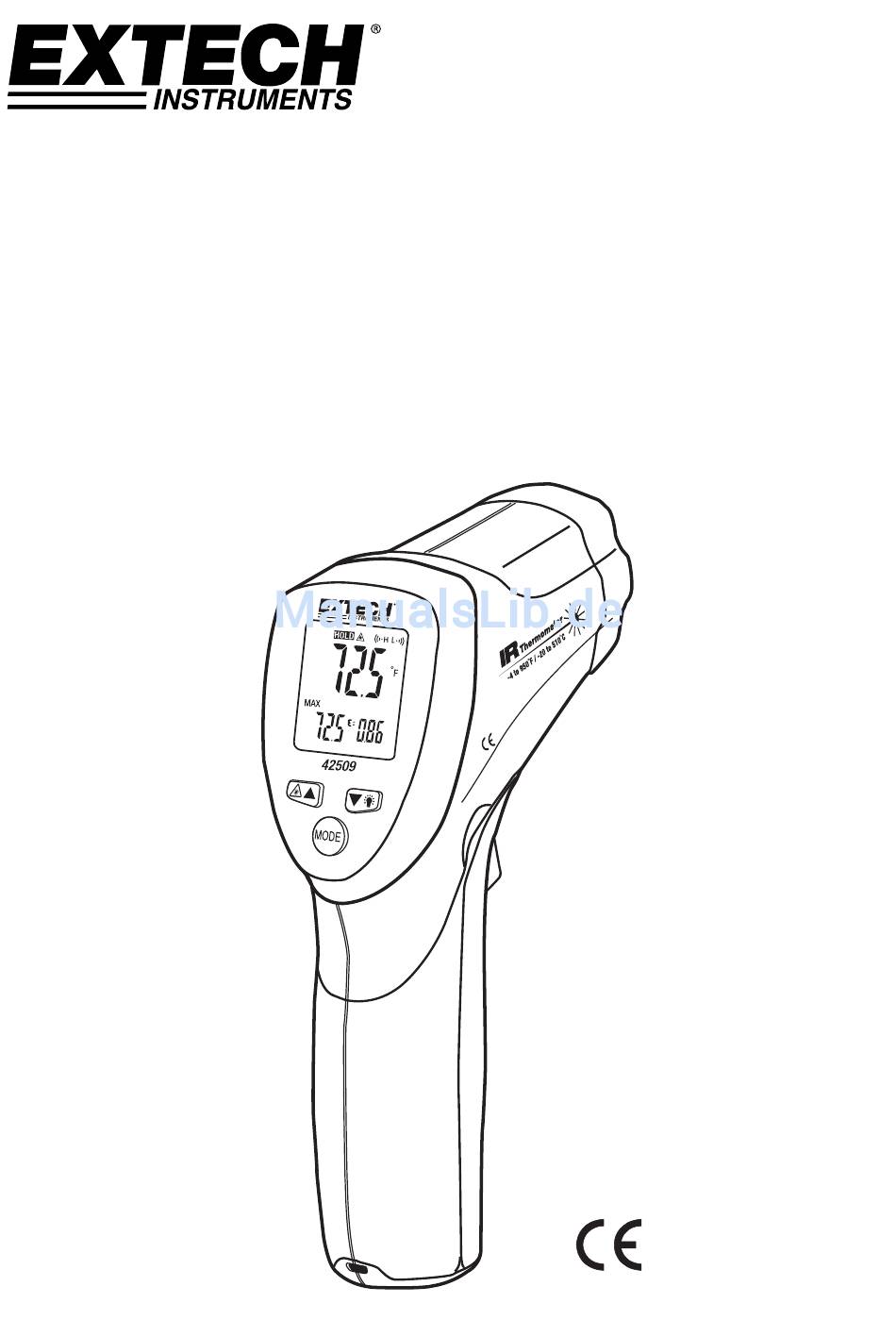

- Seite 1 Benutzerhandbuch Dual-Laser InfraRot (IR) Thermometer mit Farbalarm MODELL 42509...
- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des IR-Thermometers mit Farbalarm Modell 42509. Dieses Infrarot-Thermometer führt berührungslose Temperaturmessungen bis zu 510 C (950 F) durch. Die Dual-Laserpointer erhöhen die Zielpräzision und Genauigkeit der Messung, wobei der Farbalarm den Nutzer darauf hinweist, wenn die oberen und unteren Alarmgrenzwerte überschritten werden.
-
Seite 3: Beschreibung Des Messgeräts
BILDSCHIRM SCAN, Messung in Bearbeitung HOLD, letzter Messwert auf dem Bildschirm „eingefroren“ Laserpointer aktiviert Messfunktion Lock aktiviert Oberer Alarmgrenzwert Unterer Alarmgrenzwert Temperatureinheiten C oder F Haupttemperaturanzeige Niedrig-Batterie-Symbol 10. MAX Symbol 11. Emissionseinstellung 12. Symbol Emissionsgrad 13. MAX Temperaturanzeige 42509-de-DE_V1.4 12/14... -
Seite 4: Bedienungshinweise
0.5” 1.25cm Betätigen des Mess-Schalters angezeigt. @6” @15cm 3. Ist der Laser aktiviert, so erscheint das Lasersymbol auf dem Bildschirm. 4. Das Gerät hält den ausgewählten Laserstatus so lange bei, bis die Einstellung wieder vom Nutzer geändert wird. 42509-de-DE_V1.4 12/14... - Seite 5 Alarmfunktion auf dem Hauptbildschirm. (Niedrige Alarmgrenze Ein/Aus) Drücken Sie die Taste ▲ oder ▼ zum De-/Aktivieren der Funktion “Niedrige Alarmgrenze”. (Niedrige Alarmwerteinstellung) Drücken Sie die Taste ▲ oder ▼ zur Eingabe eines minimalen Grenzwertes der niedrigen Alarmfunktion auf dem Hauptbildschirm. 42509-de-DE_V1.4 12/14...
- Seite 6 Haushaltmüll verboten! Sie können Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus 42509-de-DE_V1.4 12/14...
- Seite 7 Messergebnis von äußeren Lichtquellen beeinflusst werden. Zusätzlich kann in einem solchen Falle der Durchmesser des Messpunktes größer sein als die Fläche des zu messenden Objekts; so werden auch Bereiche in die Messung integriert, welche ursprünglich gar nicht gemessen werden sollten. 42509-de-DE_V1.4 12/14...
- Seite 8 Glas 0,90 bis 0,95 Holz 0,90 Keramik 0,90 bis 0,94 Papier 0,70 bis 0,94 Marmor 0,94 Chromoxide 0,81 Gips 0,80 bis 0,90 Kupferoxide 0,78 Mörtel 0,89 bis 0,91 Eisenoxide 0,78 bis 0,82 Backstein 0,93 bis 0,96 Textilien 0,90 42509-de-DE_V1.4 12/14...
-
Seite 9: Technische Daten
10% bis 90%RH bei Betrieb, <80%RH bei Lagerung. Lagertemperatur -10 bis 60 C (14 bis 140 Energieversorgung 9V Batterie Automatische Abschaltung 7 Sekunden, bei deaktivierter Funktion LOCK Gewicht 163g (5,7 Unzen) Abmessungen 146 x 104 x 43mm (5,7 x 4 x 1,6”) Copyright © 2014 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com 42509-de-DE_V1.4 12/14...
