Allgemeines
SKM 2-00/-05
2.3 Anzeigeelemente und Anschlüsse

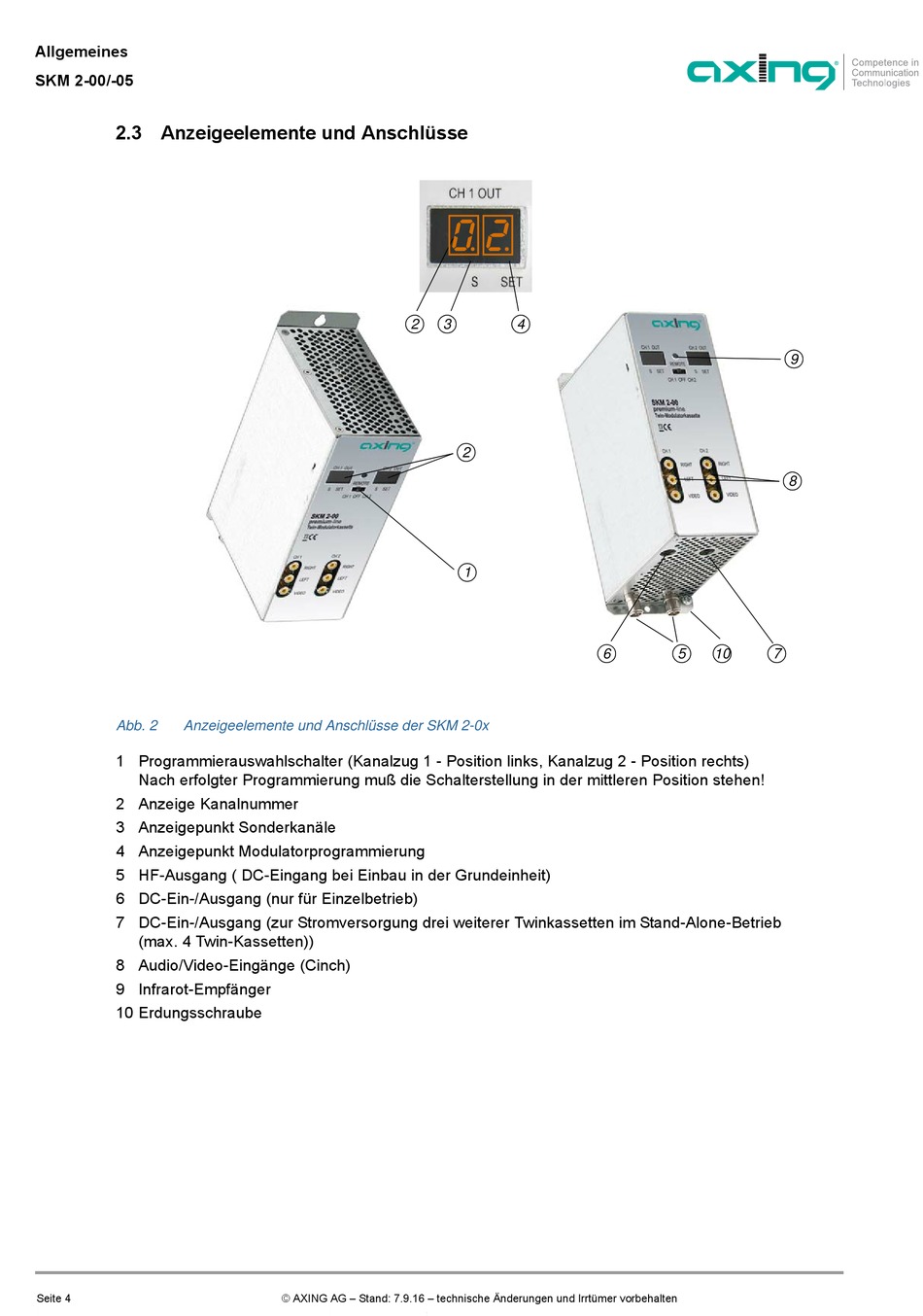

Abb. 2
Anzeigeelemente und Anschlüsse der SKM 2-0x
1 Programmierauswahlschalter (Kanalzug 1 - Position links, Kanalzug 2 - Position rechts)
Nach erfolgter Programmierung muß die Schalterstellung in der mittleren Position stehen!
2 Anzeige Kanalnummer
3 Anzeigepunkt Sonderkanäle
4 Anzeigepunkt Modulatorprogrammierung
5 HF-Ausgang ( DC-Eingang bei Einbau in der Grundeinheit)
6 DC-Ein-/Ausgang (nur für Einzelbetrieb)
7 DC-Ein-/Ausgang (zur Stromversorgung drei weiterer Twinkassetten im Stand-Alone-Betrieb
(max. 4 Twin-Kassetten))
8 Audio/Video-Eingänge (Cinch)
9 Infrarot-Empfänger
10 Erdungsschraube
Seite 4
2
3
© AXING AG – Stand: 7.9.16 – technische Änderungen und Irrtümer vorbehalten
4
2
1
6
9
8
5
10
7
