oneConcept 10031395 Handbuch
Multi-scanner
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für oneConcept 10031395
Inhaltszusammenfassung für oneConcept 10031395
- Seite 1 Multi-Scanner 10031395...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorg- fältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, überneh- men wir keine Haftung. Inhalt Sicherheitshinweise Zubehör... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Stellen Sie sicher, dass Sie die unten beschriebenen Sicherheitshinweise lesen und verstehen. Achten Sie darauf, dass der Scanner korrekt bedient wird. • Benutzen Sie das Gerät nicht in Flugzeugen oder an anderen Orten, wo die Verwendung solcher Gerät einer Beschränkung unterliegt. Die falsche Verwendung birgt die Gefahr eines schweren Unfalls. -
Seite 4: Zubehör
Zubehör Multi-Scanner Bedienungsanleitung Bürste Negativ-Objektträgerhalter Dia-Objektträger (36 mm) (36 mm) USB-Kabel Lithiumakku Netzstecker... -
Seite 5: Gerätebeschreibung

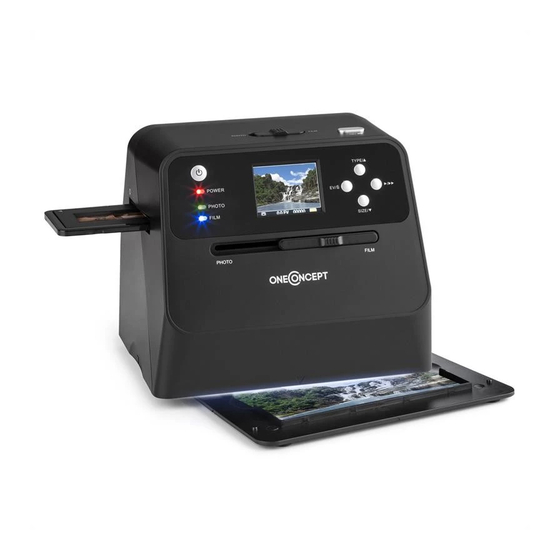

Gerätebeschreibung LCD-Bildschirm Bestätigung/OK Bild/Film-Fokus-Taste EV/löschen Filmtyp/hoch Wiedergabe Ein/-Aus-Schalter Fotoformat/runter Schlitz für Objekträger Lichtschalter für Filmstreifen Fotoablage Fotoformat/runter LED Fotostatus LED Filmstatus Mikro-USB-Anschluss SD-Kartenslot Batteriefachabdeckung... -
Seite 6: Vorbereitung
Bürste Objektträger für Negativfilmhalter Vorbereitung Einsetzen des Akkus 1. Öffnen Sie das Batteriefach, in dem Sie es leicht herunterdrücken und die Lasche zu- sammedrücken. 2. Setzen Sie den Akku ein. Achten Sie auf die richtige Polung, wie Sie auf dem Batterie- fach eingezeichnet ist (+ und -). -
Seite 7: Laden Des Akkus
Laden des Akkus Zum Zeipunkt der Lieferung ist der Akku nicht vollständig geladen. Er muss daher vor der Benutzung aufgeladen werden. Wenn der Ladestand des Akkus während der Benutzung des Scanners niedrig ist, laden Sie ihn so bald wie möglich. 1. -
Seite 8: Vorbereitung Des Scanners
Hinweis: Der Scanner kann auch ohne Akku betrieben werden, wenn das Netzgerät über das USB- Kabel mit dem Gerät verbunden ist. LED-Status: Rote LED: (1) Leuchtet, wenn der Scanner eingeschaltet ist. (2) Leuchtet während des Ladens bei ausgeschaltetem Scanner. Wenn das Laden abgeschlossen ist, geht die LED aus. -
Seite 9: Benutzung
Benutzung Scannen von Fotoalben, Magazinen und Fotos Hinweis: Der Objektträger für Filmstreifen muss beim Scannen von Fotos heraus- genommen werden. 1. Den Foto-/Film-Fokus-Schalter auf PHOTO stellen. 2. Den Foto-/Film-Licht-Schalter auf PHOTO stellen. 3. Ziehen Sie den Objektträger heraus. Setzen Sie den Scanner auf das Bild im Fotoal- bum, Magazin oder das Foto, das Sie einscannen möchten. - Seite 10 Hinweis: Sie können Ihre Fotos scannen, indem Sie sie direkt auf die Platte legen. Sie können auch ein Fotoalbum direkt scannen, ohne die Bilder herauszunehmen. Wenn Sie auf dem LCD-Bildschirm ein schwarzes Bild sehen und nicht das Bild, das Sie scannen wollen, überprüfen Sie, ob beide Schalter in der Fotoeinstellung sind.
-
Seite 11: Filmstreifen Scannen
Filmstreifen scannen Den Filmsteifen in den Objekträger einlegen 1. Legen Sie die glänzende Oberseite des Filmstreifens nach oben. Öffnen Sie den Objektträger (siehe Bild). Legen Sie einen 36-mm-Filmstreifen (Typ 135) in den Objektträger. 3. Schließen Sie den Objektträger und stellen Sie sicher, dass er richtig geschlossen ist. - Seite 12 Filme und Dias scannen 1. Den Fokus-Schieber in die Position FILM schieben. 2. Den Beleuchtungsschalter in die Position FILM schieben. Führen Sie den bestückten Objektträger in den Schlitz. Beachten Sie die Markierungen am Scanner und Objektträger. ( von rechts in den Schlitz einführen) von links in den Schlitz einführen) ...
- Seite 13 Sie verändern die Position des Objektträgers durch seitliches Schieben per Hand. Halten Sie das Bild innerhalb des rechteckigen, weißen Rahmens im LCD-Bildschrim. Die falsche Ausrichtung des Bildes kann zu schwarzen Rändern führen, die sich im Filmstreifen befinden. Wenn oben oder unten am LCD-Bildschrim ein schwarzer Streifen zu sehen ist, kippen Sie den Scanner nach vorn oder nach hinten, um den schwarzen Streifen zu beseitigen.
- Seite 14 Hinweis: Die falsche Wahl des Filmtyps kann zu fehlerhaften Farbdarstellungen des eingescannten Materials führen. Drücken Sie die OK-Taste, um das Bild zu digitalisieren. Um die besten Digitalisierungsergebnisse zu erhalten, warten Sie, bis die Helligkeit auf dem LCD-Bildschirm sich eingestellt hat und stabil bleibt. Dies dauert in der Regel 3-4 Sekunden, je nach Helligkeit der Vorlage.
- Seite 15 Einstellung der Helligkeit Die Belichtung wird für den Scanner automatisch eingestellt. In einigen Fällen müssen Sie die Helligkeit (Belichtung) des Fotos anpassen. Drücken Sie die EV/Löschen-Taste, um die Belichtungskorrektur einzustellen. Mit den Pfeiltasten können Sie die Belichtungskorrektur von - 2 bis + 2 in Schritten von 0,5 EV einstellen.
-
Seite 16: Wiedergabemodus
Wiedergabemodus 1. Zur Wiedergabe der digitalisierten Bilder die Taste drücken. Unten links im Bildschirm erscheint das Wiedergabe-Symbol. 2. Die Taste drücken, um die Bilder nach vorne zu blättern. Die Taste drücken, um die Bilder rückwärts durchzublättern. - Seite 17 3. Die Taste noch einmal drücken, um eine Diashow zu starten. Das entsprechende Symbol erscheint im Bildschirm. 4. Die Taste noch einmal drücken, um zum ursprünglichen Bildschirm zurückzukehren. Foldendes Symol erscheint.
-
Seite 18: Löschmodus
Löschmodus 1. Ein Bild löschen: Im Wiedergabemodus die Löschen-Taste (Papierkorb) einmal drücken und anschließend die -Taste drücken,um YES auszuwählen. Drücken Sie die OK- Taste, um das aktuelle Bild schließlich zu löschen. 2. Alle Bilder löschen: Die Löschen-Taste zweimal drücken und die -Taste drücken, um YES anzuwählen. -
Seite 19: Datenübertragung An Einen Pc
Datenübertragung an einen PC 1. Verbinden Sie den Scanner mit einem USB-Kabel am PC. 2. Schalten Sie den Scanner ein. 3. Die -Taste drücken, um „SD to PC“ auszuwählen, dann YES drücken. OK drücken, um zu bestätigen. Um Energie zu sparen, wird der LCD-Bildschirm ausgeschaltet, wenn das Gerät mit einem PC verbunden ist. -
Seite 20: Anhang
Anhang Technische Daten Bildsensor 1/2.33” 14 Mega CMOS Sensor, Vorschau und Betrachtung 2.4” Color LCD Display Spezifikation der Linse F/No=3,4, f=5,2 mm Farbabstimmung Automatisch Belichtungssteuerung Automatische und manuelle Einstellung Unterstützte Bildformate 9x13 und 10x15 Unterstützte Bildmedien Fotoalben, Magazine, Fotografien Unterstütze Filmstreifenzuschnitte 135er Negative &... -
Seite 21: Symbole & Anzeigen
Symbole & Anzeigen SD-Karte gesperrt Wiedergabemodus Akku geladen Diashow Ladestand Akku 2/3 Warten Ladestand Akku 1/3 3.5X5 / 4X6 gewählte Fotogröße Akku leer Anzeige der 35-mm-Dia Belichtungskorrektur Belichtungskorrektur 135 Negativfilm Available number take Schwarzweiß 35-mm-Negativfilm in SD card Negativfilm 110 Negative Film 126 Wahl der PC-SD-Karte SD-Karte mit PC ver-... -
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. - Seite 23 Album Scanner 10031395...
- Seite 45 Multi scanner 10031395...
