Inhaltszusammenfassung für oneConcept DiaScanner 979GY

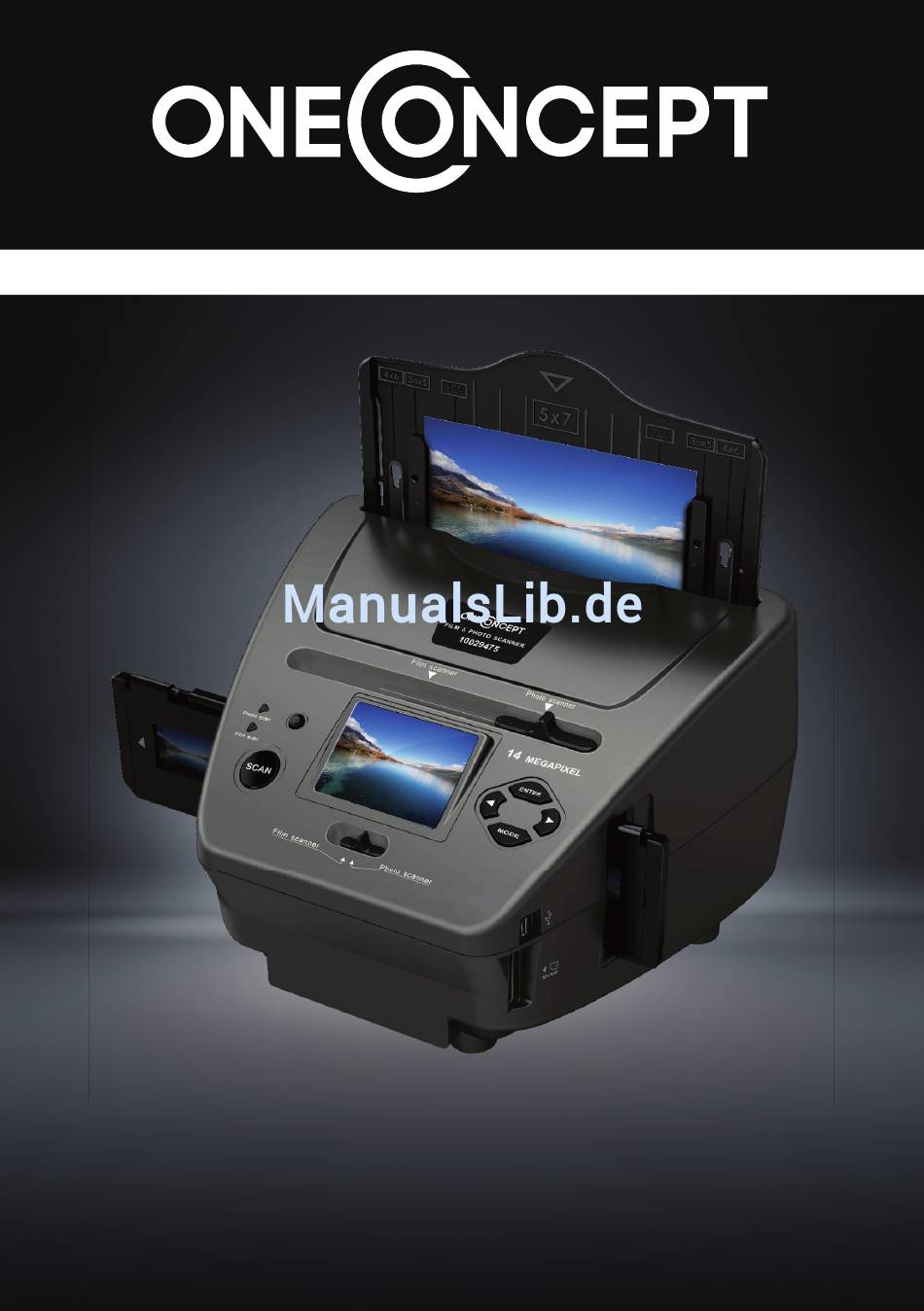

- Seite 1 DiaScanner 979GY 10029475...
-
Seite 2: Sicherheitshinweise Und Gewährleistung
Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol- gen Sie diese um möglichen technischen Schäden vorzubeugen. Sicherheitshinweise und Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver- traut zu machen. -
Seite 3: Technische Daten
Technische Daten Artikelnummer 10029475 Allgemein 2G3P F/NO=3.98 f=5.22 Film Range:51.5mm Objektiv F/NO=3.4 f=5.12 Photo Range: 170mm Sensor CMOS, 14MP LCD 2.4 inch LTPS LCD Display Externer Speicher SD/MMC Belichtung & Farbbalance Automatisch Scan-Auflösung max. 22MP, interpoliert Konversionsrate 12bit/Kanal Scan-Methode Single Pass Lichtquelle 7 x 2 LED / Backlight 3 LED LED-Lebensdauer 10000 Zyklen (Einschalten) Schnittstelle zur Datenübertragung USB 2.0... -
Seite 4: Teile: Übersicht
Teile: Übersicht Diahalter Gerät Negativ-Halter Foto-Halter USB-Kabel... -
Seite 5: Scan-Vorbereitungen
Scan-Vorbereitungen Dias Einführen • Halten Sie das Dia gegen das Licht. Drehen Sie die Seite mit dem Label von sich weg. Schauen Sie durch das Dia; dieses sollte normal erscheinen (kein Spiegelbild). • Drehen Sie das Dia nun auf den Kopf, wobei Sie noch immer auf die gleiche Seite schauen. •... - Seite 6 Scan-Vorbereitungen Negative Einführen • Halten Sie das Negativ gegen das Licht. Wenn Sie durch das Negativ schauen, sollten Sie in der Lage sein, die kleinen Negativnummern richtig herum zu lesen (kein Spiegelbild). • Drehen Sie das Negativ nun auf den Kopf, wobei Sie jedoch immer noch auf die gleiche Seite schauen.
- Seite 7 Scan-Vorbereitungen Fotos Einführen • Positionieren Sie die Rahmen in der benötigten Größe auf dem Foto-Einschub: • Schieben Sie die Rahmenteile nach unten, bis sie fühlbar einrasten und nicht mehr ver- schiebbar sind:...
- Seite 8 Legen Sie ein Foto ein: • Schieben Sie dann das Foto mitsamt Rahmen in die Aufnahme an der Oberseite des Ge- • räts:...
-
Seite 9: Allgemeine Bedienung
Allgemeine Bedienung Hinweis: Zwischen der Vorschau und dem gespeicherten Bild können einige Unterschiede be- stehen. Beziehen Sie sich immer auf das Bild, das auf der SD-Karte gespeichert ist. Schnellstart • Zum Scannen von Filmen, schieben Sie bitte den Schiebe-Schalter an der Oberseite des Geräts nach links. - Seite 10 Hauptmenü: Film-Scanner-Modus Sprache auswählen Wiedergabemodus USB-Modus Filmtyp Aufnahmemodus Auflösung Hauptmenü: Foto-Scanner-Modus Sprache auswählen Effekt: mehrfarbig, S&W USB-Modus Zuschneiden Aufnahmemodus Auflösung Wiedergabemodus...
- Seite 11 Wenn keine Speicherkarte im Gerät eingelegt ist, erscheint auf dem Bildschirm ein Warnhin- weis, sobald Sie das Hauptmenü öffnen: Aufnehmen Im Aufnahmemodus erscheint oben links am Bildschirmrand ein Icon, der die Live-Anzeige symbolisiert. Drücken Sie ENTER und anschließend die LINKS/RECHTS-Tasten, um den EV-Wert einzustellen. Der Bildschirm zeigt nun eine Tabelle für EV (Helligkeit) sowie die Hauptfarben R(ot), G(rün) und B(lau) an.
- Seite 12 • Sobald Sie zum Speichern oder Abbrechen die ENTER-Taste drücken, erscheint auf dem Bildschirm wieder der Aufnahmemodus/ die Live-Anzeige. Sie können dann den Filmhalter zum nächsten Zielfilm schieben oder das nächste Foto für die Aufnahme einstellen. Speicher voll: Sind der interne Speicher oder die Speicherkarte voll, erscheint auf dem •...
- Seite 13 • Wiedergabe: Bearbeiten-Menü: +90 Grad drehen Beenden (zurück zur Slide Show) - 90 Grad drehen Speichern dieses Bild im internen Speicher löschen Zurück zum Hauptmenü Wiedergabe: Slide Show -> Einzelbild Bearbeiten: Sie können die Slide Show unterbrechen (beenden), um ein Standbild (Einzelbild) anzuzei- gen;...
- Seite 14 Filmtyp Einstellen Im Filmscanner-Modus können Sie den Filmtyp ändern, wenn Sie nach dem Einschalten des Geräts das Filmtyp-Menü öffnen; oder klicken/drücken Sie den Home-Icon/ die MODUS-Taste, um jederzeit zum Hauptmenü zurückzukehren. Wählen Sie mit den LINKS/RECHTS-Tasten den Filmtyp und bestätigen Sie mit ENTER. Negativfilm: Negativfilm auswählen, wenn Sie einen Farbfilm in den Filmhalter eingelegt haben.
- Seite 15 Zuschneiden Im Fotoscanner-Modus können Sie Bilder zuschneiden, wenn Sie nach dem Einschalten des Geräts das Zuschneiden-Menü öffnen; oder klicken/drücken Sie den Home-Icon/ die MODUS- Taste, um jederzeit zum Hauptmenü zurückzukehren. Wählen Sie mit den LINKS/RECHTS- Tasten das Format und bestätigen Sie mit ENTER. 5X7 (5‘‘X7‘‘) Format 4R (4’’X6’’) Format 3R (3 ½...
-
Seite 16: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Elektroaltgeräte Befi ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektro- nischer Gerätschaften.
