3.5 Control-Eingänge
An Klemme 10, 11 und 12 stehen drei Control-Eingänge mit HTL PNP Charakteristik zur Verfügung.
Diese Eingänge sind im COMMAND MENU konfigurierbar und werden für extern auszulösende Funktionen
wie z. B. Reset des Anzeigewertes, Umschaltung der Anzeige, Tastensperre des Touchscreens oder zum Lösen
der Selbsthaltung von Control- und Relais-Ausgängen verwendet.

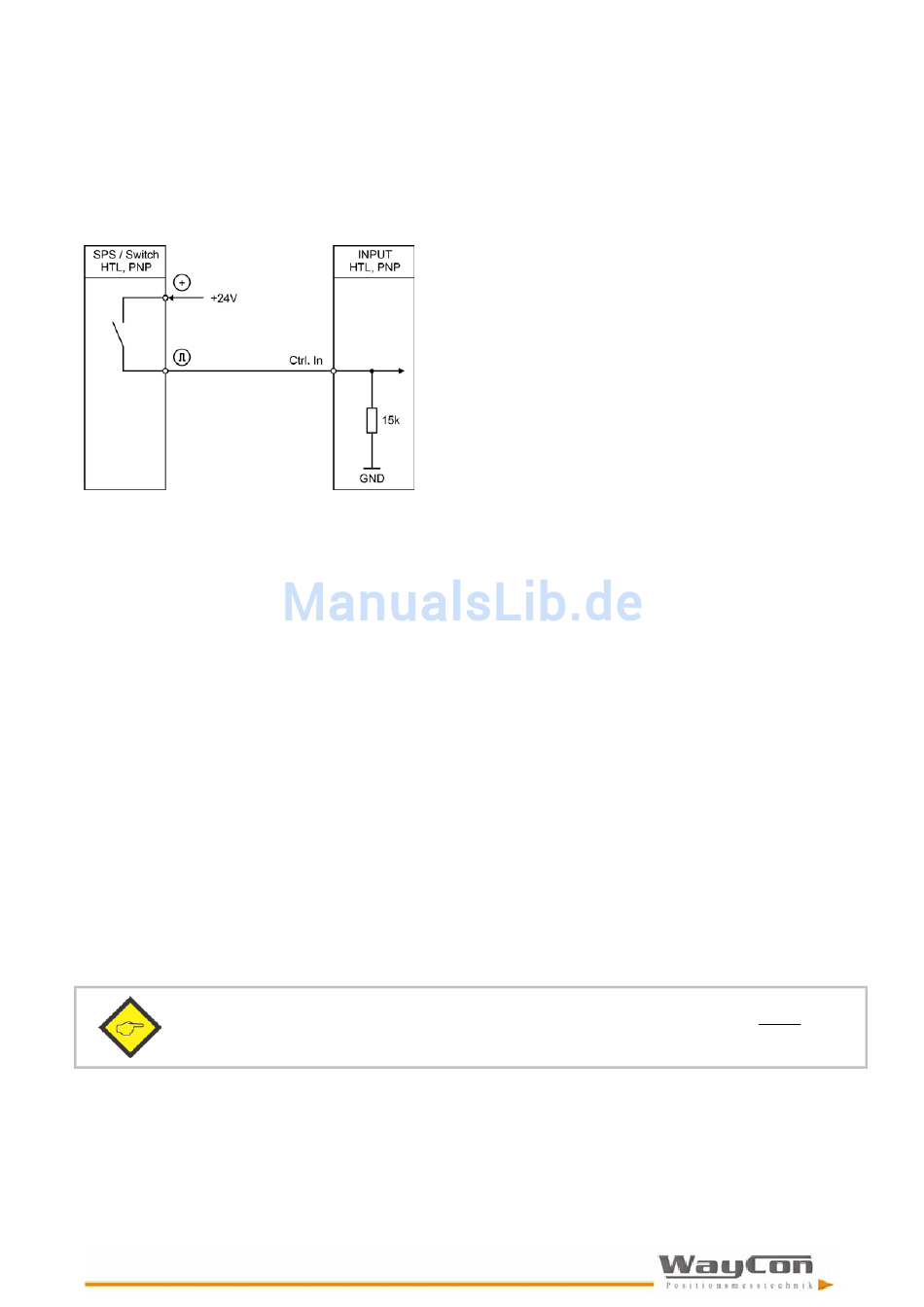

Anschluss der Control-Eingänge:
Grundsätzlich sind offene Control-Eingänge „LOW".
Die Eingangsstufen sind für elektronische Steuersignale ausgelegt.
Hinweis für mechanische Schaltkontakte:
Sollten ausnahmsweise mechanische Kontakte als Impulsquelle verwendet werden, muss an den
Anschlussklemmen zwischen GND(-) und dem entsprechenden Eingang (+) ein handelsüblicher, externer
Kondensator von ca. 10 µF angebracht werden. Dadurch wird die maximale Eingangsfrequenz auf ca. 20 Hz
bedämpft und ein prellen unterdrückt.
3.6

Analog-Ausgang (Option AO)

An Klemme 13 und 14 / 15 steht ein 16 Bit Analog-Ausgang zur Verfügung.
Dieser Ausgang ist im ANALOG MENU konfigurier- und skalierbar.
Folgende Konfiguration ist möglich:
• Spannungs-Ausgang:
• Strom-Ausgang:
• Strom-Ausgang:
Der Analog-Ausgang ist proportional zum Anzeigewert und bezieht sich auf AGND-Potential.
AGND und Geräte-GND sind intern miteinander verbunden.
Wichtig: Ein Parallelbetrieb von Spannungs- und Strom-Ausgang ist nicht
erlaubt!
Seite 10 / 52
-10 ... +10 V
0 ... 20 mA
4 ... 20 mA
