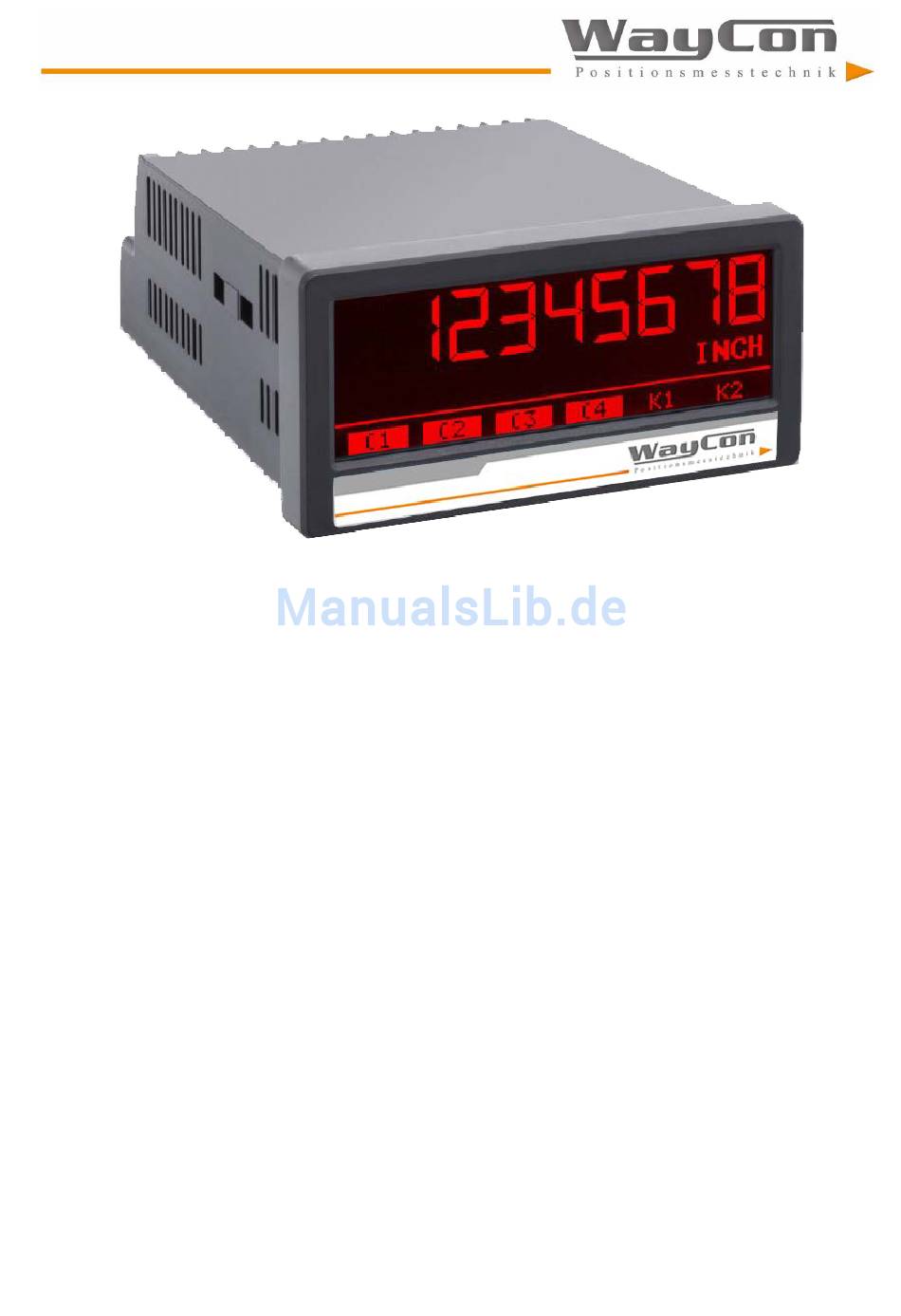

für Digital Anzeigen WAY-DX und WAY-DXM
Produkteigenschaften:
•
Multi-Funktionsgerät mit Betriebsarten wie Drehzahlmesser, Zähler, Durchlaufzeit-Anzeige,
Positionsanzeige, Timer für Laufzeiten, Stoppuhr oder Prozessanzeige
•
Universelle Eingänge (HTL/RS422) für Geber / Sensoren mit NPN / PNP / NAMUR-Charakteristik
•
Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten
•
Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten
•
Intuitive und einfache Parametrierung durch Klartext und Touchscreen
•
Hilfsspannungsausgang 5 / 24 VDC für Geberversorgung
•
Eingangsfrequenz bis 1 MHz
•
Linearisierung mit 24 Stützpunkten
•
Zahlreiche Funktionen wie Skalierung, Filter, Anlaufüberbrückung
•
Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65
Verfügbare Optionen:
WAY-DX:
WAY-DXM:
•
Option AC:
•
Option AO:
•
Option CO:
•
Option RL:
Alle Optionen sind miteinander kombinierbar
Handbuch
Grundgerät mit HTL-Eingängen (A, B), 3 Control-Eingänge
Grundgerät mit HTL / RS422-Eingängen (A, /A, B, /B), 3 Control-Eingänge
Geräteversorgung mit 115 ... 230 VAC
16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle
4 Control-Ausgänge, RS232-Schnittstelle
2 Relais-Ausgänge
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Waycon WAY-DX
- Seite 1 Handbuch für Digital Anzeigen WAY-DX und WAY-DXM Produkteigenschaften: • Multi-Funktionsgerät mit Betriebsarten wie Drehzahlmesser, Zähler, Durchlaufzeit-Anzeige, Positionsanzeige, Timer für Laufzeiten, Stoppuhr oder Prozessanzeige • Universelle Eingänge (HTL/RS422) für Geber / Sensoren mit NPN / PNP / NAMUR-Charakteristik • Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten •...
-
Seite 2: Rechtliche Hinweise
Rechtliche Hinweise: Sämtliche Inhalte dieser Gerätebeschreibung unterliegen den Nutzungs- und Urheberrechten der WayCon GmbH. Jegliche Vervielfältigung, Veränderung, Weiterverwendung und Publikation in anderen elektronischen oder gedruckten Medien, sowie deren Veröffentlichung im Internet, bedarf einer vorherigen schriftlichen Genehmigung durch die WayCon GmbH. -
Seite 3: Inhaltsverzeichnis
Funktionsdiagram ...................... 6 Elektrische Anschlüsse ................. 7 DC-Spannungsversorgung ..................7 Hilfsspannungs-Ausgang .................... 7 WAY-DX: Inkremental-Eingänge A, B ................. 8 WAY-DXM: Inkremental-Eingänge A, /A, B, /B ............9 Control-Eingänge ..................... 10 Analog-Ausgang (Option AO) ................... 10 Serielle Schnittstelle (Option AO / CO) ..............11 Control-Ausgänge (Option AO / CO) ................ -
Seite 4: Sicherheit Und Verantwortung
Sicherheit und Verantwortung Allgemeine Sicherheitshinweise Diese Beschreibung ist wesentlicher Bestandteil des Gerätes und enthält wichtige Hinweise bezüglich Installation, Funktion und Bedienung. Nichtbeachtung kann zur Beschädigung oder zur Beeinträchtigung der Sicherheit von Menschen und Anlagen führen! Bitte lesen Sie vor der ersten Inbetriebnahme des Geräts diese Beschreibung sorgfältig durch und beachten Sie alle Sicherheits- und Warnhinweise! Bewahren Sie diese Beschreibung für eine spätere Verwendung auf. -
Seite 5: Installation
Reinigung obliegt der Verantwortung des zuständigen Wartungspersonals, bzw. dem jeweiligen Monteur. Im regulären Betrieb sind für das Gerät keinerlei Wartungsmaßnahmen erforderlich. Bei unerwarteten Problemen, Fehlern oder Funktionsausfällen muss das Gerät an die WayCon GmbH geschickt und dort überprüft sowie ggfs. repariert werden. Ein unbefugtes Öffnen und Instandsetzen kann zur Beeinträchtigung oder gar zum Ausfall der vom Gerät unterstützten Schutzmaßnahmen führen. -
Seite 6: Allgemeines
Allgemeines Das Gerät ist als Anzeige-Geräte für HTL Impulse für den Schalttafeleinbau konzipiert. Durch die intuitive Bedienung, die umfangreichen Funktionen und Optionen ist es universell einsetzbar. Betriebsart Grundsätzlich sind alle Funktionen im Parameter-Menu zu konfigurieren. Das Gerät kann in folgenden Betriebsarten verwendet werden: •... -
Seite 7: Elektrische Anschlüsse
Alle GND Anschlüsse sind intern miteinander verbunden. Hilfsspannungs-Ausgang An Klemme 3 und 4 steht eine Hilfsspannung als Geber- / Sensorversorgung zur Verfügung. Die Ausgangsspannung ist abhängig von der Geräteversorgung und der Variante WAY-DX / WAY-DXM: DC Geräteversorgung AC Geräteversorgung Die Ausgangsspannung liegt bei Die Ausgangsspannung ist ca. -
Seite 8: Way-Dx: Inkremental-Eingänge A, B
WAY-DX: Inkremental-Eingänge A, B An Klemme 5 und 7 stehen zwei Impuls-Eingänge für HTL Signale zur Verfügung. Die Charakteristik (PNP, NPN, Namur oder Tri-State) der Inkremental-Eingänge kann im GENERAL MENU eingestellt werden. Anschluss der Inkremental-Eingänge: Namur Tri-State Grundsätzlich sind offene PNP Eingänge „LOW“ und offene NPN Eingänge „HIGH“. -
Seite 9: Way-Dxm: Inkremental-Eingänge A, /A, B, /B
WAY-DXM: Inkremental-Eingänge A, /A, B, /B An Klemme 5, 6, 7 und 8 stehen zwei Impuls-Eingänge für HTL/TTL/RS422 Signale zur Verfügung. Die Charakteristik der Inkremental-Eingänge kann im GENERAL MENU eingestellt werden. Anschluss der Inkremental-Eingänge: RS422 HTL DIFFERENTIAL HTL PNP HTL NPN Grundsätzlich sind offene PNP Eingänge „LOW“... -
Seite 10: Control-Eingänge
Control-Eingänge An Klemme 10, 11 und 12 stehen drei Control-Eingänge mit HTL PNP Charakteristik zur Verfügung. Diese Eingänge sind im COMMAND MENU konfigurierbar und werden für extern auszulösende Funktionen wie z. B. Reset des Anzeigewertes, Umschaltung der Anzeige, Tastensperre des Touchscreens oder zum Lösen der Selbsthaltung von Control- und Relais-Ausgängen verwendet. -
Seite 11: Serielle Schnittstelle (Option Ao / Co)
Serielle Schnittstelle (Option AO / CO) An Klemme 16,17 und 18 steht eine serielle Schnittstelle (RS232) zur Verfügung. Diese Schnittstelle ist im SERIAL MENU konfigurierbar. Die RS232-Schnittstelle kann wie folgt verwendet werden: • Zur Parametrierung des Gerätes bei Inbetriebnahme • Zum Ändern von Parametern während des Betriebes •... -
Seite 12: Ac Spannungsversorgung (Option Ac)
AC Spannungsversorgung (Option AC) Über die Klemmen 24 und 25 kann das Gerät mit einer Wechselspannung zwischen 115 und 230 VAC versorgt werden. Die Leistungsaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der Einstellung ab und liegt bei ca. 3 VA, zuzüglich des am Hilfsspannungs-Ausgang entnommenen Geberstromes. -
Seite 13: Bedienung / Touchscreen
Bedienung / Touchscreen 4.1 Anzeigedarstellung für Parametrierung Die einzelnen Parameter-Menus und deren Parameter sind in Kapitel 5 beschrieben. Parametrierung des Gerätes: Um Geräteparameter einstellen zu können, muss der Touchscreen für 3 Sekunden gedrückt werden. Menu auswählen: Über die Pfeiltasten kann das gewünschte Parameter- Menu ausgewählt und mit „OK“... -
Seite 14: Anzeigedarstellung Im Betrieb
Anzeigedarstellung im Betrieb Im Betrieb stehen folgende Anzeigen zur Verfügung. Abhängig von der Geräteausführung und der gewählten Betriebsart, werden nur bestimmte Darstellungen angezeigt. Anzeige mit Einheit und Statuszeile Um zur nächsten Anzeige zu gelangen, muss der Touchscreen angetippt werden. Control- oder Relais-Status werden nur mit Option AO, CO oder RL angezeigt. -
Seite 15: Parameter / Menu-Übersicht
Parameter / Menu-Übersicht Dieser Abschnitt zeigt die Übersicht der einzelnen Menüs und deren Parameter. Der Menüname ist jeweils fett geschrieben, die zugehörigen Parameter sind direkt unter dem Menünamen angeordnet. Abhängig von der Geräteausführung (Optionen) und der gewählten Betriebsart, werden nur bestimmte Menüs angezeigt. Menu / Parameter Menu / Parameter GENERAL MENU... - Seite 16 Menu / Parameter Menu / Parameter PRESELECTION VALUES SERIAL MENU PRESELECTION 1 UNIT NUMBER PRESELECTION 2 SERIAL BAUD RATE PRESELECTION 3 SERIAL FORMAT PRESELECTION 4 SERIAL INIT SERIAL PROTOCOL PRESELECTION 1 MENU SERIAL TIMER MODE 1 SERIAL VALUE HYSTERESIS 1 ANALOG MENU PULSE TIME 1 OUTPUT TARGET 1...
-
Seite 17: General Menu
Rückwärtszähler VELOCITY Geschwindigkeitsanzeige aus Laufzeitmessung ENCODER PROPERTIES (bei WAY-DX) Dieser Parameter legt die Charakteristik der Impulseingänge für das WAY-DX fest. PNP (gegen + schaltend) NPN (gegen – schaltend) NAMUR Sensors (–) mit GND und Sensor (+) mit Eingang (A, B) verbinden TRI-STATE Tri-State für Push-Pull Geber / Sensoren... - Seite 18 Fortsetzung „General Menu“: SCALE UNITS Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird und beeinflusst den Anzeigewert nicht. Der Dezimalpunkt für Nachkommstellen wird im Parameter DECIMAL POINT eingestellt. Default m/min km/h 1/min 1/sec Stk/h pcs/h inch feet Stueck Min:Sec H:M:S...
- Seite 19 Fortsetzung „General Menu“: LINEARIZATION MODE Dieser Parameter definiert die Linearisierungsfunktion. Hinweise im Kapitel 6.1 beachten. Keine Linearisierung Linearisierung im 1. Quadranten QUADRANT Linearisierung in allen 4 Quadranten QUADRANT PIN PRESELECTION Dieser Parameter legt den PIN-Code für die Zugriffsperre für die Schnellstartfunktion zur Eingabe der Vorwahlwerte im Menu PRESELECTION VALUES fest (Notfall –...
-
Seite 20: Mode Speed
Mode Speed In diesem Menu wird der Betrieb als Drehzahlanzeige (RPM), Tachometer oder Frequenzmessung definiert. In dieser Betriebsart ist nur Input A aktiv bzw. Input A und Input B mit 90° Phasenversatz für die Vorwärts- / Rückwärts-Drehrichtungserkennung. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. - Seite 21 Fortsetzung „Mode Speed“: WAIT TIME (S) Der eingestellte Wert entspricht der Nullstellzeit. Dieser Parameter definiert die Periodendauer der niedrigsten Frequenz, bzw. die Wartezeit zwischen zwei ansteigenden Flanken, bei der das Gerät die Frequenz 0 Hz detektiert. Frequenzen deren Periodendauer größer ist als die eingestellte WAIT TIME werden als Frequenz = 0 Hz ausgewertet.
- Seite 22 Fortsetzung „Mode Speed“: FOR/REV DETECTION Mit diesem Parameter wird die Erkennung der Drehrichtung aktiviert (Input A, Input B mit 90°). Drehrichtungserkennung aus Drehrichtungserkennung ein Seite 22 / 52...
-
Seite 23: Mode Process Time
Mode Process Time In diesem Menu wird der Betrieb als Backzeit- und Durchlaufzeitanzeige (reziproke Drehzahl) definiert. Nur Input A ist aktiv. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. DISPLAY FORMAT Mit diesem Parameter wird das gewünschte Anzeigenformat gewählt. Der Dezimalpunkt stellt sich durch die Formatwahl automatisch ein. - Seite 24 Fortsetzung „Mode Process Time“: WAIT TIME (S) Der eingestellte Wert entspricht der Nullstellzeit. Dieser Parameter definiert die Periodendauer der niedrigsten Frequenz, bzw. die Wartezeit zwischen zwei ansteigenden Flanken, bei der das Gerät die Frequenz 0 Hz detektiert. Frequenzen deren Periodendauer größer ist als die eingestellte WAIT TIME werden als Frequenz = 0 Hz ausgewertet.
-
Seite 25: Mode Timer
Mode Timer In diesem Menu wird der Betrieb als Timer / Stoppuhr definiert. Abhängig von der Parametrierung ist nur Input A oder Input A und B aktiv. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. TIME BASE Auswahl der zur Messung gewünschte Zeitbasis bzw. - Seite 26 Fortsetzung „Mode Time“: INC / DEC MODE Bei der Einstellung Periodendauer-Messung als START / STOP ist die Zeitzählung immer addierend INCREMENT Zeitzählung arbeitet addierend MODE DECREMENT Zeitzählung arbeitet subtrahierend MODE Seite 26 / 52...
-
Seite 27: Mode Counter
Mode Counter In diesem Menu wird der Betrieb als Positionsanzeige, Impuls-, Summen-, Differenz-, Vor- oder Rückwärtszähler definiert. Input A und B sind aktiv. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. COUNT MODE Auswahl der Zählerkonfiguration. - Seite 28 Fortsetzung „Mode Counter“: BATCH MODE Einstellung des Batchcounters (Stückzahlzähler). Die Funktion der Stückzahlzählung in Abhängigkeit eines Vorwahlwertes (PRESELECTION 1...3) ist nur in Verbindung mit der Schaltbedingung automatisches Nullsetzen (RESULT>=PRES->0) oder Setzten des Zählerwertes (RESULT<=0->SET) möglich. Bei aktivem BATCH MODE dient PRESELECTION 4 als Vorwahlwert für den Batchcounter. Z.B.
-
Seite 29: Mode Velocity
Mode Velocity In diesem Menu wird Geschwindigkeitsanzeige aus einer Laufzeitmessung definiert. Input A dient als Starteingang und Input B als Stoppeingang. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. START / STOP Einstellung der Start und Stopp Funktion. Start = ansteigende Flanke an Input A RISE TO RISE Stopp = ansteigende Flanke an Input B... - Seite 30 Fortsetzung „Mode Velocity“: WAIT TIME (S) Der eingestellte Wert entspricht der Nullstellzeit. Dieser Parameter definiert die Periodendauer der niedrigsten Frequenz, bzw. die Wartezeit zwischen zwei ansteigenden Flanken, bei der das Gerät die Frequenz 0 Hz detektiert. Frequenzen deren Periodendauer größer ist als die eingestellte WAIT TIME werden als Frequenz = 0 Hz ausgewertet.
-
Seite 31: Preselection Values
Preselection Values In diesem Menu werden die Vorwahlwerte bzw. Schaltpunkte eingestellt. Die Vorwahlwerte / Schaltpunkte bezieht sich immer auf den Anzeigewert. Diese Funktion ist nur bei Geräten mit Option CO, AO oder RL verfügbar. PRESELECTION 1 Vorwahl / Schaltpunkt 1 -99999999 Kleinster Vorwahlwert 1000... -
Seite 32: Preselection 1 Menu
Preselection 1 Menu Diese Funktion ist nur bei Geräten mit Option CO, AO oder RL verfügbar. MODE 1 Schaltbedingung für Vorwahl 1. Ausgang / Relais / Anzeige schalten nachfolgender Bedingung: Betrag vom Anzeigewert größer oder gleich Betrag von PRESELECTION 1 0 |RESULT|>=|PRES| Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung: Anzeigewert >= PRESELECTION 1 ... - Seite 33 Fortsetzung „Preselection 1 Menu“: HYSTERESIS 1 Hysterese zur Definition des Abschaltpunktes für die Schaltbedingung von Vorwahl 1. Keine Schalthysterese … 9999 Schalthysterese von 99999 PULSE TIME 1 (S) Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 1. 0,000 Kein Wischimpuls (Statisches Signal) …...
- Seite 34 Fortsetzung „Preselection 1 Menu“: START UP DELAY 1 (S) Anlaufüberbrückung für die Schaltbedingung von Vorwahl 1. Zeitfenster bis zur Scharfstellung der Überwachungsfunktion. Diese Einstellung gilt nur bei Schaltbedingungen |RESULT|<=|PRES| oder RESULT<=PRES und nur für Betriebsart SPEED und PROCESS TIME. (Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung). 0.000 Keine Anlaufüberbrückung …...
-
Seite 35: Preselection 2 Menu
Preselection 2 Menu MODE 2 Schaltbedingung für Vorwahl 2, siehe PRESELECTION 1 MENU (außer Schleppvorwahl). siehe PRESELECTION 1 MENU Schleppvorwahl 2: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 1 – PRESELECTION 2 TRAIL PRESELECTION 2 ist die Schleppvorwahl von PRESELECTION 1 HYSTERESIS 2 Schalthysterese für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU. -
Seite 36: Preselection 3 Menu
5.10 Preselection 3 Menu MODE 3 Schaltbedingung für Vorwahl 3, siehe PRESELECTION 1 MENU (außer Schleppvorwahl). siehe PRESELECTION 1 MENU Schleppvorwahl 3: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 4 – PRESELECTION 3 TRAIL PRESELECTION 3 ist die Schleppvorwahl von PRESELECTION 4 HYSTERESIS 3 Schalthysterese für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU. -
Seite 37: Preselection 4 Menu
5.11 Preselection 4 Menu Bei aktivem BATCH MODE reagiert Preselection Value 4 nur auf den Wert des Batchcounters. MODE 4 Schaltbedingung für Vorwahl 4, siehe PRESELECTION 1 MENU (außer Schleppvorwahl). siehe PRESELECTION 1 MENU. Schleppvorwahl 4: RES>=PRES- Anzeigewert größer oder gleich PRESELECTION 3 – PRESELECTION 4 TRAIL PRESELECTION 4 ist die Schleppvorwahl von PRESELECTION 3 HYSTERESIS 4... -
Seite 38: Serial Menu
5.12 Serial Menu In diesem Menü werden die Grundeinstellungen für die serielle Schnittstelle definiert. Diese Funktion ist nur bei Geräten mit Option CO oder AO verfügbar. UNIT NUMBER Mit diesem Parameter können serielle Geräteadressen eingestellt werden. Den Geräten können Adressen zwischen 11 und 99 zugeordnet werden. -
Seite 39: Einstellung
Fortsetzung „Serial Menu“: SERIAL PROTOCOL Legt die Zeichenfolge für eine Befehls- oder Zeitgesteuerte Übertragungen fest (xxxxxxx = Wert SERIAL VALUE). Bei Vorgabe 1 entfällt die Unit Nr. und die Übertragung beginnt direkt mit dem Messwert, was einen schnelleren Übertragungszyklus ermöglicht. Sendeprotokoll = Unit Nr., +/-, Daten, LF, CR Sendeprotokoll = +/-, Daten, LF, CR SERIAL TIMER (S) -
Seite 40: Analog Menu
5.13 Analog Menu In diesem Menü werden die Grundeinstellungen für den Analogausgang definiert. Diese Funktion ist nur bei Geräten mit Option AO verfügbar. ANALOG FORMAT Dieser Parameter definiert die Ausgangs Charakteristik. Beim Ausgangsformat (-10 … +10 V), folgt die Polarität des Ausgangs dem Vorzeichen in der Anzeige (nur bei Betriebsart COUNTER) Der Analog-Ausgang ist proportional zum Anzeigewert. -
Seite 41: Command Menu
5.14 Command Menu INPUT 1 ACTION (Funktion Eingang 1) Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 1“ fest Keine Funktion. Mode Timer: Rücksetzen / Setzen des Wertes auf „SET VALUE“. (d) (s) RESET/SET VALUE Mode Counter: Rücksetzen / Setzen des Wertes auf „SET VALUE“. Mode Velocity: Rücksetzten des Wertes auf 0. - Seite 42 Fortsetzung „Command Menu“: INPUT 1 CONFIG Dieser Parameter legt das Schaltverhalten für „Ctrl. In 1“ fest. ACTIVE LOW Aktivierung bei „LOW“ (statisch) ACTIVE HIGH Aktivierung bei „HIGH“ (statisch) RISING EDGE Aktivierung bei ansteigende Flanke FALLING EDGE Aktivierung bei abfallende Flanke INPUT 2 ACTION Dieser Parameter legt die Steuerfunktion des Eingangs Ctrl.
-
Seite 43: Display Menu
5.15 Display Menu Parameteränderungen sind erst nach dem Verlassen der Menu-Auswahl aktiv. COLOR Dieser Parameter legt die Farbe der Anzeige fest. Die Farbe kann durch die ereignisabhängige Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden. Eine ereignisabhängige Farbumschaltung ist nur mit Option CO, AO oder RL möglich. 0 RED Die Anzeige leuchtet rot 1 GREEN... -
Seite 44: Linearization Menu
5.16 Linearization Menu In diesem Menü werden die Linearisierungspunkte definiert. Die Linearisierung ist nur in der Betriebsart SPEED, PROCESS TIME oder COUNTER möglich. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende LINEARIZATION MODE ausgewählt ist. Beschreibung und Beispiele der Linearisierungsfunktion siehe Anhang. P1(X) …... -
Seite 45: Anhang
Auslesen von Daten über serielle Schnittstelle Die im SERIAL MENU definierten Codestellen (SERIAL VALUE) können jederzeit von einem PC oder einer SPS seriell ausgelesen werden. Die Kommunikation von WayCon-Geräten basiert auf dem Drivecom-Protokoll entsprechend ISO 1745 Der Anfrage-String zum Auslesen von Daten lautet: EOT = Steuerzeichen (Hex 04) AD1 = Geräteadresse, High Byte... -
Seite 46: Parameterliste / Serielle Codes
Parameterliste / Serielle Codes Serial Menü Name Code Value Default Stellen Zeichen OPERATIONAL GENERAL MENU MODE ENCODER GENERAL MENU PROPERTIES GENERAL MENU ENCODER SUPPLY COUNTING GENERAL MENU DIRECTION GENERAL MENU SCALE UNITS LINIARIZATION GENERAL MENU MODE GENERAL MENU PRESELECTION 9999 GENERAL MENU PIN PARAMETER 9999... - Seite 47 Serial Menü Name Code Value Default Stellen Zeichen MODE VELOCITY START / STOP MODE VELOCITY DISPLAY VALUE 1000 99999999 1000 MODE VELOCITY BASE TIME (S) 1000 999999 1000 MODE VELOCITY DECIMALPOINT MODE VELOCITY WAIT TIME (S) 9999 STANDSTILL TIME MODE VELOCITY 9999 MODE VELOCITY MODE VELOCITY...
- Seite 48 Serial Menü Name Code Value Default Stellen Zeichen PRESELECTION 3 MENU EVENT COLOR 3 PRESELECTION 4 MENU MODE 4 PRESELECTION 4 MENU HYSTERESIS 4 99999 PRESELECTION 4 MENU PULSE TIME 4 (S) 60000 PRESELECTION 4 MENU OUTPUT TARGET 4 PRESELECTION 4 OUTPUT MENU POLARITY 4...
- Seite 49 Serial Menü Name Code Value Default Stellen Zeichen LINEARIZATION MENU P3(X) -99999999 99999999 +/- 8 LINEARIZATION MENU P3(Y) -99999999 99999999 +/- 8 LINEARIZATION MENU P4(X) -99999999 99999999 +/- 8 LINEARIZATION MENU P4(Y) -99999999 99999999 +/- 8 LINEARIZATION MENU P5(X) -99999999 99999999 +/- 8 LINEARIZATION...
-
Seite 50: Serielle Codes Der Commands
Serial Menü Name Code Value Default Stellen Zeichen LINEARIZATION MENU P19(X) -99999999 99999999 +/- 8 LINEARIZATION MENU P19(Y) -99999999 99999999 +/- 8 LINEARIZATION MENU P20(X) -99999999 99999999 +/- 8 LINEARIZATION MENU P20(Y) -99999999 99999999 +/- 8 LINEARIZATION MENU P21(X) -99999999 99999999 +/- 8 LINEARIZATION... -
Seite 51: Linearisierung
Linearisierung Mit Hilfe dieser Funktion kann ein lineares Eingangssignal in eine nichtlineare Darstellung umgewandelt werden (oder umgekehrt). Es stehen bis zu 24 Linearisierungspunkte zur Verfügung, die über den gesamten Wandlungsbereich in beliebigen Abständen verteilt werden können. Zwischen 2 vorgegebenen Koordinaten findet automatisch eine lineare Interpolation statt. Es empfiehlt sich, an Stellen mit starker Kurvenkrümmung möglichst viele Punkte zu setzen, wohingegen an Stellen mit schwacher Krümmung nur wenige Punkte ausreichend sind. - Seite 52 Anwendungsbeispiel Linearisierung: Das untenstehende Bild zeigt eine Wasserschleuse, bei welcher die Öffnungsweite über einen Inkremental-Drehgeber erfasst und zur Anzeige gebracht werden soll. Der Geber erzeugt in dieser Anordnung ein Signal proportional zum Drehwinkel φ, gewünscht ist jedoch die direkte Anzeige der Öffnungsweite "d"...
