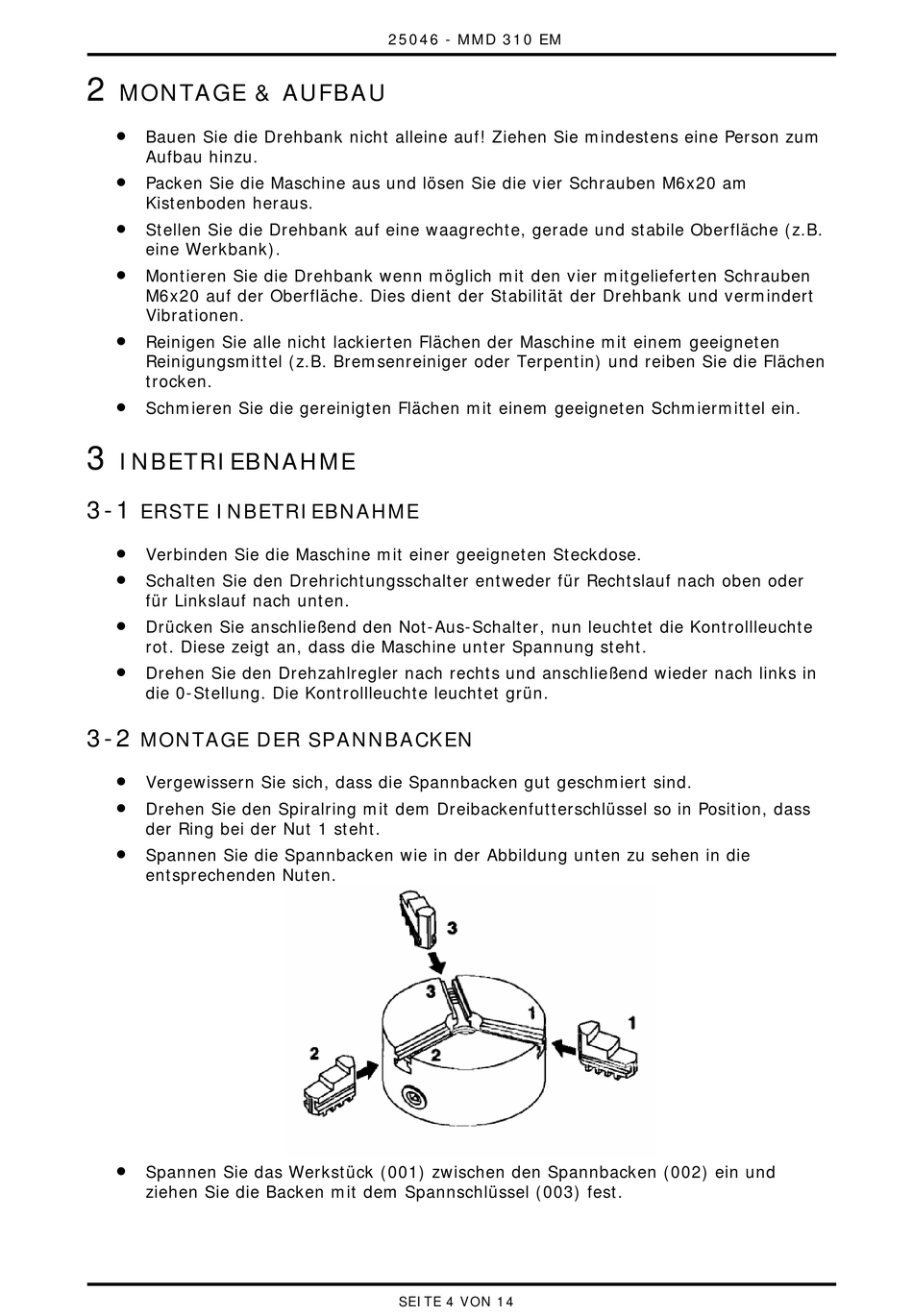

2
MONTAGE & AUFBAU

Bauen Sie die Drehbank nicht alleine auf! Ziehen Sie mindestens eine Person zum
Aufbau hinzu.

Packen Sie die Maschine aus und lösen Sie die vier Schrauben M6x20 am
Kistenboden heraus.

Stellen Sie die Drehbank auf eine waagrechte, gerade und stabile Oberfläche (z.B.
eine Werkbank).

Montieren Sie die Drehbank wenn möglich mit den vier mitgelieferten Schrauben
M6x20 auf der Oberfläche. Dies dient der Stabilität der Drehbank und vermindert
Vibrationen.

Reinigen Sie alle nicht lackierten Flächen der Maschine mit einem geeigneten
Reinigungsmittel (z.B. Bremsenreiniger oder Terpentin) und reiben Sie die Flächen
trocken.

Schmieren Sie die gereinigten Flächen mit einem geeigneten Schmiermittel ein.
3

INBETRIEBNAHME

3-1

ERSTE INBETRIEBNAHME


Verbinden Sie die Maschine mit einer geeigneten Steckdose.

Schalten Sie den Drehrichtungsschalter entweder für Rechtslauf nach oben oder
für Linkslauf nach unten.

Drücken Sie anschließend den Not-Aus-Schalter, nun leuchtet die Kontrollleuchte
rot. Diese zeigt an, dass die Maschine unter Spannung steht.

Drehen Sie den Drehzahlregler nach rechts und anschließend wieder nach links in
die 0-Stellung. Die Kontrollleuchte leuchtet grün.
3-2

MONTAGE DER SPANNBACKEN


Vergewissern Sie sich, dass die Spannbacken gut geschmiert sind.

Drehen Sie den Spiralring mit dem Dreibackenfutterschlüssel so in Position, dass
der Ring bei der Nut 1 steht.

Spannen Sie die Spannbacken wie in der Abbildung unten zu sehen in die
entsprechenden Nuten.

Spannen Sie das Werkstück (001) zwischen den Spannbacken (002) ein und
ziehen Sie die Backen mit dem Spannschlüssel (003) fest.
25046 - MMD 310 EM
SEITE 4 VON 14
