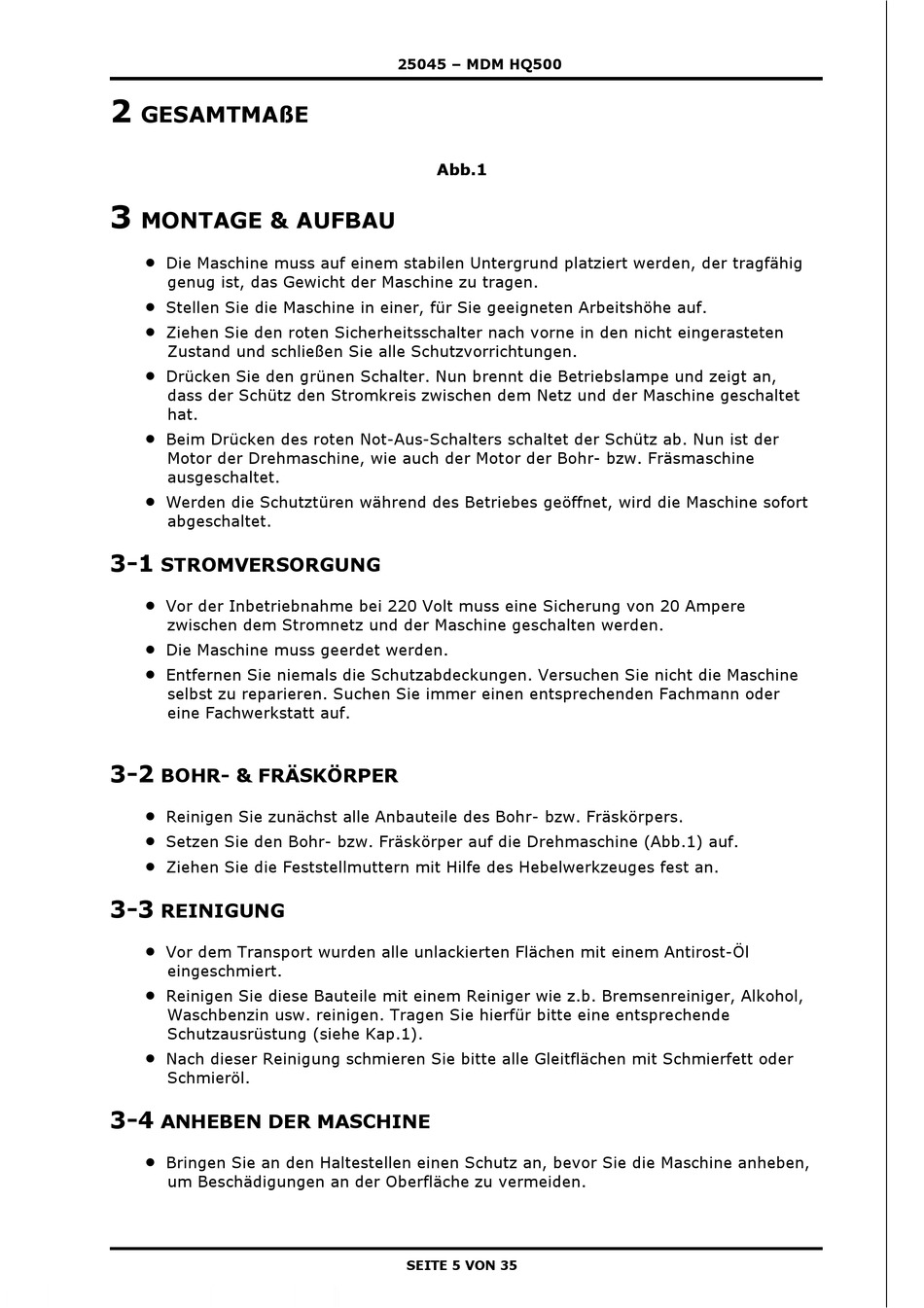

GESAMTMAßE
3
MONTAGE & AUFBAU

Die Maschine muss auf einem stabilen Untergrund platziert werden, der tragfähig
genug ist, das Gewicht der Maschine zu tragen.

Stellen Sie die Maschine in einer, für Sie geeigneten Arbeitshöhe auf.

Ziehen Sie den roten Sicherheitsschalter nach vorne in den nicht eingerasteten
Zustand und schließen Sie alle Schutzvorrichtungen.

Drücken Sie den grünen Schalter. Nun brennt die Betriebslampe und zeigt an,
dass der Schütz den Stromkreis zwischen dem Netz und der Maschine geschaltet
hat.

Beim Drücken des roten Not-Aus-Schalters schaltet der Schütz ab. Nun ist der
Motor der Drehmaschine, wie auch der Motor der Bohr- bzw. Fräsmaschine
ausgeschaltet.

Werden die Schutztüren während des Betriebes geöffnet, wird die Maschine sofort
abgeschaltet.
3-1

STROMVERSORGUNG


Vor der Inbetriebnahme bei 220 Volt muss eine Sicherung von 20 Ampere
zwischen dem Stromnetz und der Maschine geschalten werden.

Die Maschine muss geerdet werden.

Entfernen Sie niemals die Schutzabdeckungen. Versuchen Sie nicht die Maschine
selbst zu reparieren. Suchen Sie immer einen entsprechenden Fachmann oder
eine Fachwerkstatt auf.
3-2
BOHR- & FRÄSKÖRPER

Reinigen Sie zunächst alle Anbauteile des Bohr- bzw. Fräskörpers.

Setzen Sie den Bohr- bzw. Fräskörper auf die Drehmaschine (Abb.1) auf.

Ziehen Sie die Feststellmuttern mit Hilfe des Hebelwerkzeuges fest an.
3-3

REINIGUNG


Vor dem Transport wurden alle unlackierten Flächen mit einem Antirost-Öl
eingeschmiert.

Reinigen Sie diese Bauteile mit einem Reiniger wie z.b. Bremsenreiniger, Alkohol,
Waschbenzin usw. reinigen. Tragen Sie hierfür bitte eine entsprechende
Schutzausrüstung (siehe Kap.1).

Nach dieser Reinigung schmieren Sie bitte alle Gleitflächen mit Schmierfett oder
Schmieröl.
3-4

ANHEBEN DER MASCHINE


Bringen Sie an den Haltestellen einen Schutz an, bevor Sie die Maschine anheben,
um Beschädigungen an der Oberfläche zu vermeiden.
25045 – MDM HQ500
Abb.1
SEITE 5 VON 35
