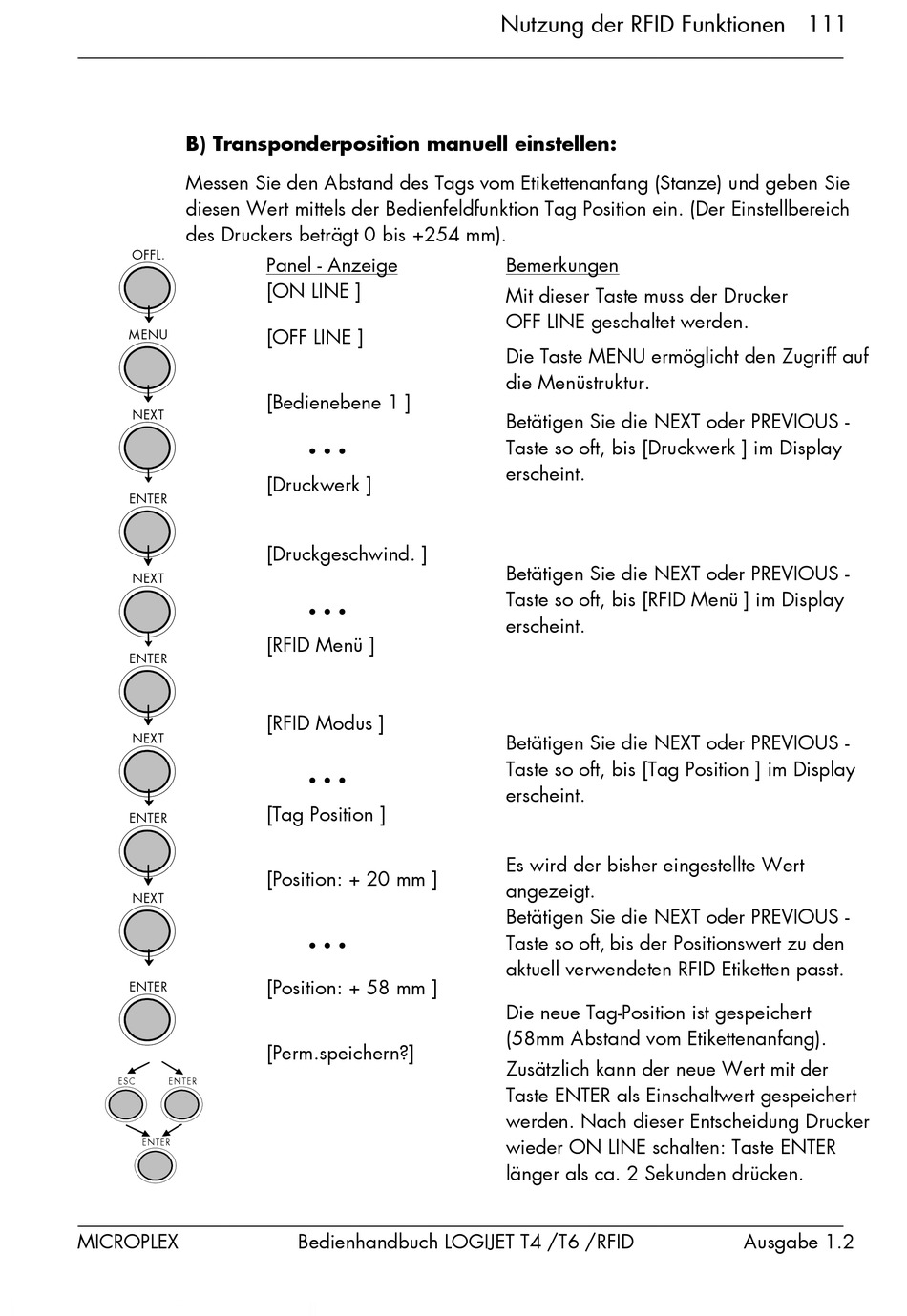

B) Transponderposition manuell einstellen:
Messen Sie den Abstand des Tags vom Etikettenanfang (Stanze) und geben Sie
diesen Wert mittels der Bedienfeldfunktion Tag Position ein. (Der Einstellbereich
des Druckers beträgt 0 bis +254 mm).
OFFL.
MENU
NEXT
ENTER
NEXT
ENTER
NEXT
ENTER
NEXT
ENTER
ESC EN TER
EN TER
_______________________________________________________________________________________________
MICROPLEX
Panel - Anzeige
[ON LINE ]
[OFF LINE ]
[Bedienebene 1 ]
& & &
[Druckwerk ]
[Druckgeschwind. ]
& & &
[RFID Menü ]
[RFID Modus ]
& & &
[Tag Position ]
[Position: + 20 mm ]
& & &
[Position: + 58 mm ]
[Perm.speichern?]
Bedienhandbuch LOGIJET T4 /T6 /RFID
Nutzung der RFID Funktionen 111
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Die Taste MENU ermöglicht den Zugriff auf
die Menüstruktur.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Druckwerk ] im Display
erscheint.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [RFID Menü ] im Display
erscheint.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Tag Position ] im Display
erscheint.
Es wird der bisher eingestellte Wert
angezeigt.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis der Positionswert zu den
aktuell verwendeten RFID Etiketten passt.
Die neue Tag-Position ist gespeichert
(58mm Abstand vom Etikettenanfang).
Zusätzlich kann der neue Wert mit der
Taste ENTER als Einschaltwert gespeichert
werden. Nach dieser Entscheidung Drucker
wieder ON LINE schalten: Taste ENTER
länger als ca. 2 Sekunden drücken.
Ausgabe 1.2
