Inhaltsverzeichnis
Betriebsanleitung
REED-CONTROL MESSWERTGEBER
Typ RCK
REED-CONTROL MESSWERTGEBER IN
EX-GESCHÜTZTER AUSFÜHRUNG
Typ RCK-EX
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reed RCK

Inhaltszusammenfassung für Reed RCK

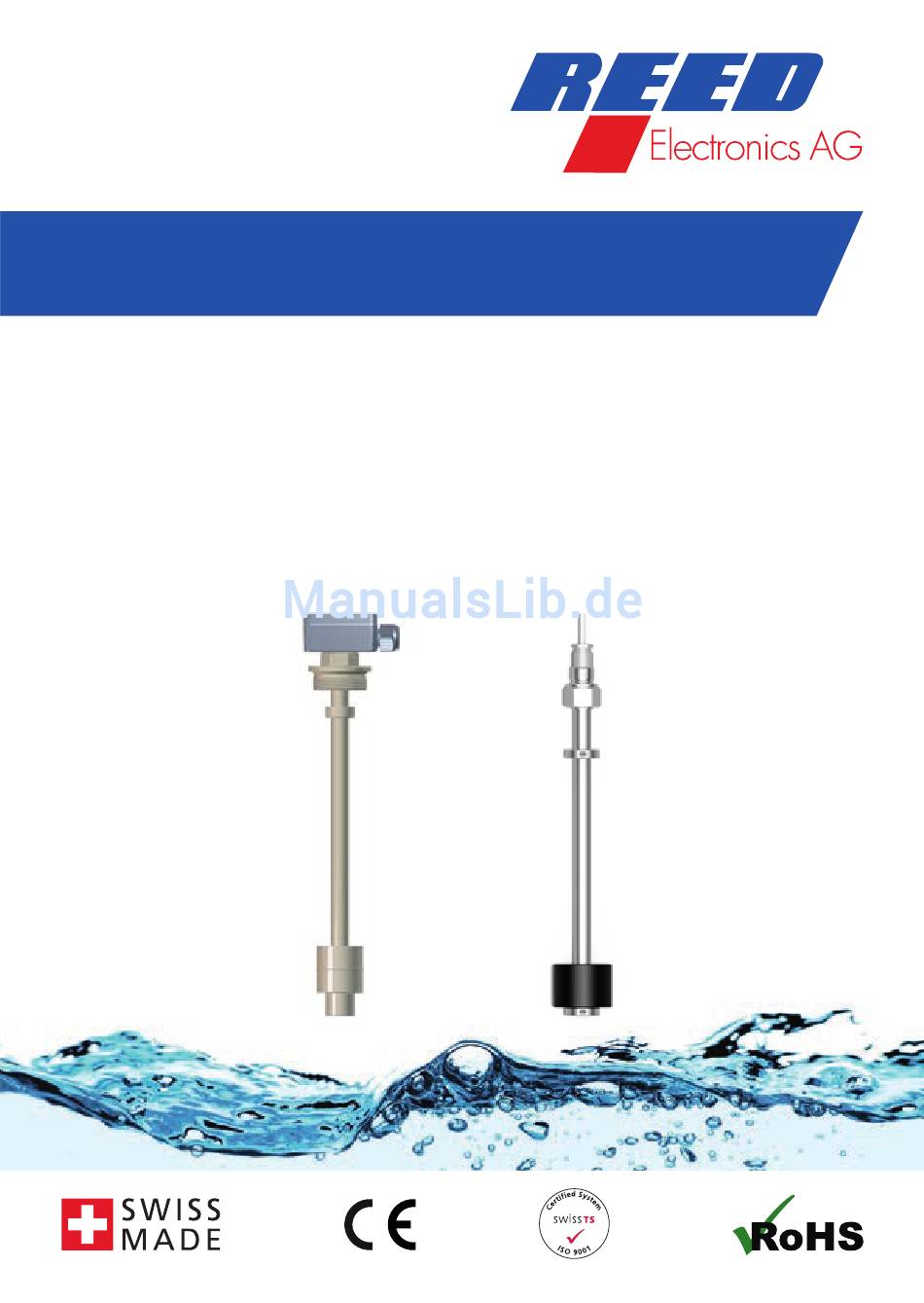

  • Seite 1 Betriebsanleitung REED-CONTROL MESSWERTGEBER Typ RCK REED-CONTROL MESSWERTGEBER IN EX-GESCHÜTZTER AUSFÜHRUNG Typ RCK-EX...

  • Seite 2: Inhaltsverzeichnis

    6. Elektrischer Anschluss EX-Zone 7. Inbetriebnahme/ Funktionsprüfung 8. Wartung und Entsorgung 9. Gefahrenhinweis 10. Richtlinien 11. Temperaturklassentabelle 12. Herstellererklärung für Typ RCK-EX 13. CE-Konformitätserklärung für Typ RCK Reed Electronics AG Gewerbering 2 A102107 / Version 1.0 CH-6105 Schachen Freigabe 14.09.2017 / TS Tel.

  • Seite 3: Funktionsweise

    1. Funktionsweise Messwertgeber arbeiten nach dem Schwimmerprinzip mit magneti- scher Übertragung. Im Gleitrohr befindet sich eine Kette mit Reedkon- takten und Widerständen in Potentiometerschaltung. Die Reedkontakte werden durch das Magnetfeld eines Magneten, welcher sich im Inneren des Schwimmergehäuses befindet, betätigt. Die Höhenlage des Schwim- mers wird mit dem Pegel des zu überwachenden Mediums verändert.

  • Seite 4: Montage

    Flanschausführungen sind die zum Flansch passenden Schrauben und Muttern zu verwenden. Zum Abdichten ist eine geeignete Dichtung (nicht im Lieferumfang von Reed) vorzusehen. Es ist auf korrekte Einbaulage zu achten. Maximale Abweichung von der Vertikalen ±30°. Bei Einbauöffnungen welche kleiner als der Durchmesser des Schwim- mers sind, ist der Schwimmer vor dem Einbau des Schalters zu demon- tieren.

  • Seite 5: Inbetriebnahme/ Funktionsprüfung

    Messwertgeber dürfen im Druck- bereich nicht als sicherheitsrelevante Begrenzungseinrichtung einge- setzt werden. Messwertgeber werden nur mit Kleinspannung betrieben. Eine Überlastung des Messwertgebers kann eine Zerstörung des Reed- kontaktes zur Folge haben. Die auf dem Typenschild angegeben Maxi- malwerte dürfen nicht überschritten werden.
  • Seite 6 Stahlbügels am Stopfen montiert werden. Bügel und Stahlseil sind bei Reed Electronics AG zu beziehen. Es müssen anlageseitig Brandschutzvorrichtungen angebracht wer- den. Die Beschädigung des Reed Messwertgebers durch externen Brand verunmöglicht die Überwachung und Steuerung der Anlage. Beim Einbau in ferromagnetische Stutzen wird die Funktionsfähigkeit des Schalters beeinträchtigt.

  • Seite 7: Richtlinien

    10. Richtlinien RCK-EX Die Prüfergebnisse zeigen, dass die Geräte die Prüfspezifikationen des einfachen elektrischen Betriebsmittels erfüllen und somit nicht unter die Explosionsschutzrichtlinien 2014/34/EU fallen. Durch die Begrenzung von maximal 30 V kommt die Niederspannungsrichtlinie nicht zur Anwen- dung. Durch die Begrenzung von maximal 30 V kommt die Niederspannungs- richtlinie nicht zur Anwendung.

  • Seite 8: Herstellererklärung Für Typ Rck-Ex

    Der TÜV SÜD Product Service GmbH hat die Einhaltung der genannten Vorschriften für die Geräte - einschließlich deren Beschilderungen und deren Betriebsanleitungen – mit dem Prüfbericht Nr. 713073920 bestätigt. Schachen, 13. April 2016 Ruedi Stockmann Head of Sales Reed Electronics AG I Gewerbering 2 I CH-6105 Schachen...

  • Seite 9: Ce-Konformitätserklärung Für Typ Rck

    13. CE-Konformitätserklärung für Typ RCK...
