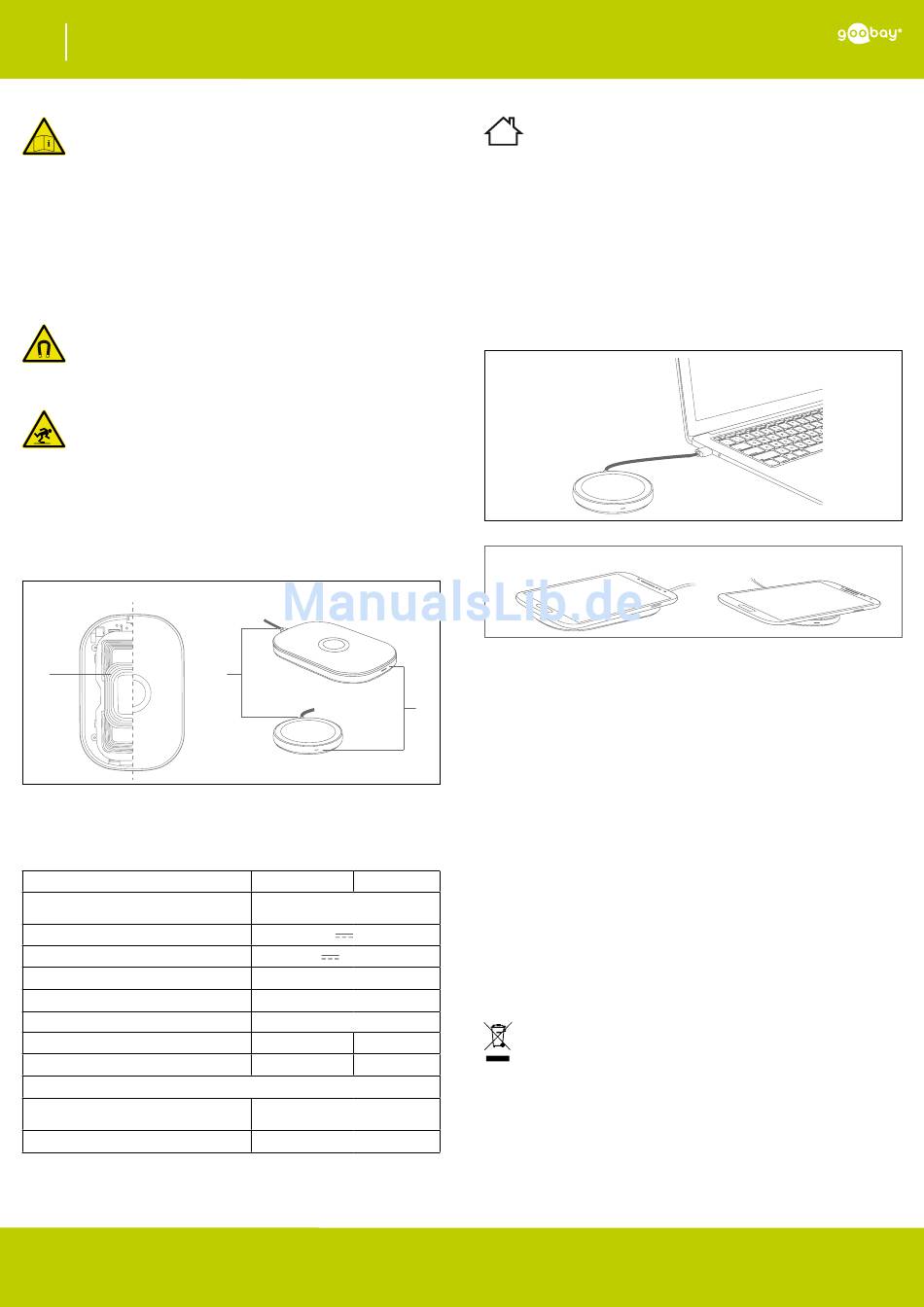

Goobay 44168 Betriebsanleitung

DE
Betriebsanleitung
Kabellose Ladepads
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Betriebsanleitung aufbewahren.
• Technische Daten aller zu verwendenden Geräte vergleichen
um die Kompatibilität sicher zu stellen.
• Nicht für Kinder geeignet
• Gehäuse nicht öffnen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Stö-
rungen und anderen nicht durch die Begleitdokumentation
behebbaren Problemen, an Händler oder Hersteller wenden.
• Produkt, Produktteile und Zubehör nicht baulich ändern oder
modifizieren.
• Belastungen wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Nur im Trockenen verwenden.
Magnetismus
Das Produkt enthält magnetische Materialien.
• Bezüglich der Kompatibilität zu implantierten medizinischen
Geräten Arzt vor Gebrauch konsultieren.
• Mindestabstand von 20 cm einhalten zu medizinischen
Geräten einhalten.
• Nicht in der Nähe von Bankkarten aufbewahren und/oder
betreiben.
Stolpergefahr
• Produkt, Produktteile und Zubehör sicher platzieren, installie-
ren und transportieren.
2 Beschreibung und Funktion
2.1 Kabelloses Ladepad
Dieses Produkt ist eine kabelloses Ladepad zum Laden mobiler Geräte, wie Kameras
oder Mobiltelefone über kabellose Induktion. Das kabellose Ladepad kann über das
USB-Ladekabel am PC, USB-Ladeadapter oder USB-KFZ-Ladegerät geladen werden.

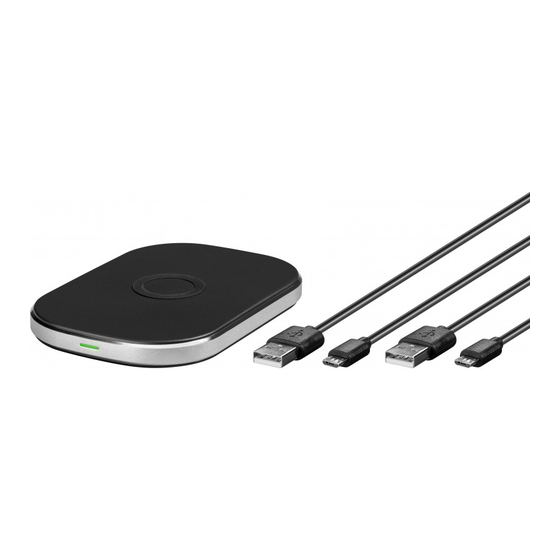

2.2 Lieferumfang
Kabelloses Ladepad 44168 oder 44169, 2 USB-Ladekabel, Betriebsanleitung
2.3 Bedienelemente
1
1 Induktionswicklungen
2 LED-Anzeige für Standby- und Ladestatus
3 Ablage für Mobilgeräte
4 Micro-USB Eingang
2.4 Technische Daten
Kabelloses Ladepad
Anschlüsse
Eingang
Ausgang
Frequenzband
kabellose Ladedistanz
Mindestabstand zu medizinischen Geräten
Maße
Gewicht
USB-Ladekabel
Anschlüsse
Kabellänge
REV2015-07-24
V1.1
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
44168
3
4
44169
3
44168 44169
Micro-USB-Eingang (IN),
kabellose Ladeschnittstelle
5 V , 1 A
5 V , 1 A (ind.)
110-205 kHz
max. 4-10 mm
20 cm
112 x 75 x 12 mm Ø69 x 9 mm
100 g 50 g
Micro-USB-Stecker,
USB-A-Stecker
0.30 / 1.50 m
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" beschriebene
Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
>>
>>
5 Anschluss, Aufstellung und Ladung
1. Stellen Sie das kabellose Ladepad auf eine ebene, horizontale Unterlage.
2. Stecken Sie das USB-Ladekabel in den Eingang (IN) des kabellosen
Ladepads und in die USB-Ladebuchse
- eines USB-Netzteils,
- eines PCs oder
- eines KFZ-USB-Ladegeräts.
Die LED-Anzeige leuchtet grün und befindet sich im Standby-Modus, sobald Span-
nung anliegt.
3. Legen Sie ein Qi Standard kompatibles Gerät auf das kabellose Ladepad.
44168
44168 und 44169:
Die LED-Anzeige
- leuchtet blau, wenn das Gerät erkannt wurde und lädt,
- blinkt, wenn die Ladeposition des Geräts nicht in Ordnung ist.
44169: Zusätzlich zur oben genannten Anzeige ertönt
- ein kurzer Piepton wenn das Gerät erkannt wurde und lädt,
2
- ein durchgehender Ton, wenn die Ladeposition des Geräts nicht in
Ordnung ist.
>> Bewegen Sie das Gerät etwas hin und her bis die LED-Anzeige blau
leuchtet.
4. Entnehmen Sie den Ladestatus Ihres Geräts dessen Statusanzeige.
5. Entfernen Sie alle Kabelverbindungen nach Gebrauch.
6
Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
7 Haftungs- und Garantiehinweise
• Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktuel-
ler Form unter den genannten Kontaktdaten anfragen.
8 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
- 1 -
Technische Daten aller zu verwendenden Geräte vergleichen
und Kompatibilität sicherstellen.
Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
44169
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
44168/44169
Goobay
®
