Inhaltszusammenfassung für Pikatron BL-TG 71

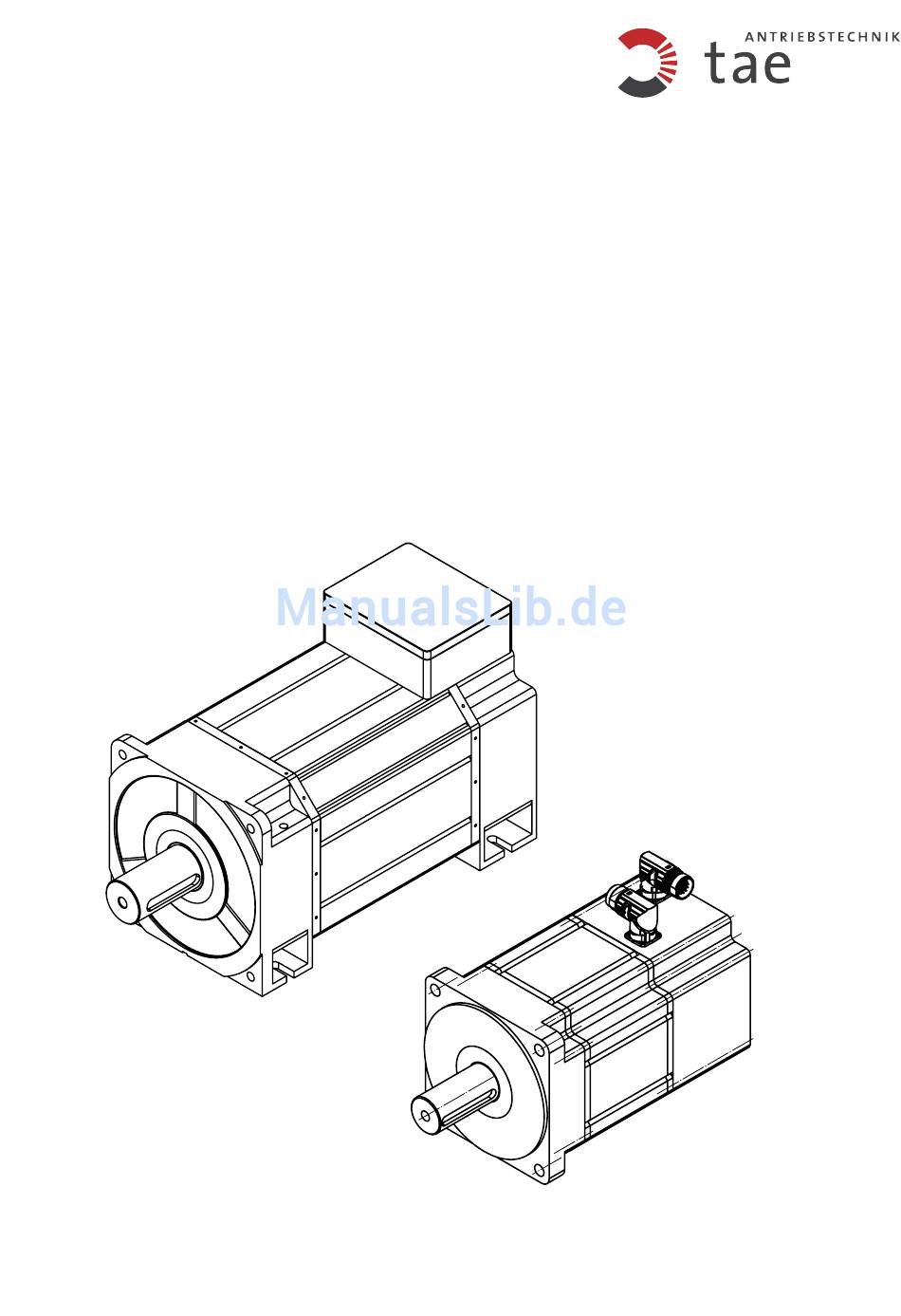

- Seite 1 Torque Motoren Installations-, Betriebs- & Wartungsanleitung Baureihe BL-TG...-71 bis BL-TG..-315 Pikatron GmbH • Bereich TAE Antriebstechnik • • Raiffeisenstrasse 10 D-61250 Usingen Stand 09.12.2016 V-1 BL-TG-Install.indd...
-
Seite 2: Schlüssel Für Bl-Tg Motoren (Ab 05.2012)
Torquemotoren - Artikel - Schlüssel Schlüssel für BL-TG Motoren (ab 05.2012) Stamm-Artikelnummer / Baugröße Ausführung/Optionen 882 20 - F 1 0 G B R B 0 1 Baugröße Laufende Nummer 07 = 71 Wellen Ausführung 08 = 80 A = Hohlwelle DM 50.1 10 = 100 B = Hohlwelle DM 60.1 13 = 132... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Torquemotoren - Artikel - Schlüssel ....................2 Checkliste ..........................4 Anlieferung ............................4 Lagerung ............................. 4 Handhabung ............................4 Einsatzort ............................4 Ausrichtung ............................5 Montage ............................. 5 Überprüfung ............................5 Inspektion ............................5 Instandhaltungsarbeiten ......................5 Vibrationen ............................5 Geräuschbildung ..........................5 Motortemperatur .......................... -
Seite 4: Checkliste
Achtung ! Der Umgang mit elektrischen Maschinen sowie rotierenden Ausrüstungen birgt Risiken in sich. Die Aufstellung und Instandhaltung sollte daher nur von ausgebildetem Personal vorgenommen werden. Checkliste Anlieferung Alle Motoren verlassen unser Haus nach umfangreichen Tests in einwandfreiem Zustand und in transportsicherer Verpackung. Bitte überprüfen Sie nach Erhalt jeden Motor auf eventuelle mechanische und elektrische Schäden, die durch den Transport her- vorgerufen wurden. -
Seite 5: Ausrichtung
Ausrichtung Das exakte Ausrichten des Motors bei direkter Ankopplung der Welle ist von großer Wichtigkeit. Ungenauigkeiten können zu Vibra- tionen führen, die die Lager und den Rotor des Motors sowie angeschlossene Maschinenteile zerstören können. Montage Der Motor kann in jeder Wellenlage montiert werden, solange die Radial- und Stoßbelastungen in spezifizierten Grenzen bleiben. Ein starres Fundament ist nur bei Motoren mit Fußmontage notwendig. -
Seite 6: Motortemperatur
Motortemperatur Die Motoren erreichen Temperaturen bis zu 100°C. Vor Überprüfung der Motortemperatur sollte die Belastung des Motors fest- gestellt werden. Achtung ! Vorsicht vor Verbrennungen ! Die Motortemperatur darf niemals mit bloßen Händen festgestellt werden ! Zur Temperaturmessung sollte ein geeignetes Meßmittel verwendet werden. Wenn die gemessene Temperatur als zu hoch erscheint, sollten Umgebungstemperatur, sowie der Motorstrom und Drehzahl kontrolliert werden. -
Seite 7: Resolver
Resolver Der intern montierte Resolver oder geber wird einmalig justiert und ist im Weiteren wartungsfrei. Vor der Demontage des Ge- bers, bitte die genaue Position markieren, so dass der an der gleichen Position wieder angebracht werden kann. Sicherheitshal- ber neue Winkelberechnung mit dem Regler U-Drive durchführen, siehe hierzu eventuell auch Beschreibung U-drive. Justierung des Resolvers mit U-Drive Regelgerät: 1. -
Seite 8: Leistungsanschlüsse
Leistungsanschlüsse Achtung ! Der Motor darf niemals direkt an das Netz angeschlossen werden! Dadurch wird der Motor sofort entmagnetisiert und die Wicklung zerstört. TAE U-Drive Die Anschlüsse der Motoren und der Regelgeräte sind mit U, V, W gekennzeich net und müssen buchstabengleich verschaltet werden, also U mit U, V mit V und W mit W. -
Seite 9: Steckerbelegung Des Resolvers
Steckerbelegung des Resolvers Abbildung - Pinbelegung Einbaudose am Klemmenkasten (Ansicht Lötseite) Resolver RT/WS GE/WS Klixon Abschaltung PT100 Vorwarnung / Abschaltung Anschlüsse für thermische Überwachung Für den sicheren Betrieb des Antriebs ist die Auswertung der thermischen Überwachung absolut notwendig. Der nicht korrekte Gebrauch der Thermoschalter kann zur Zerstörung des Motors führen. Die thermische Überwachung erfolgt durch Thermoschalten und Temperaturfühler PT100. -
Seite 10: Motorschutz- Und Kühlarten
Motorschutz- und Kühlarten Die Schutzarten elektrischer Maschinen werden nach DIN 40050 und nach IEC 34-5 mit zwei Kennziffern angegeben. Hierbei gibt die erste Ziffer nach dem Kennbuchstaben IP stehend den Schutz gegen Berührung und Fremdkörper und die zweite Ziffer den Wasserschutz an. -
Seite 11: Bauformen
Bauformen Übliche Bauformen und Kurzbezeichnungen nach EN 60034-7: 2001 Code I, Code II und DIN 42950 sind in den folgenden Abbil- dungen dargestellt. Andere Bauformen auf Anfrage. Bild Bezeichnung Beschreibung Bild Bezeichnung Beschreibung Code I Code I Code II Code II DIN 42950 DIN 42950 IM B3... -
Seite 12: Typenschild
Typenschild Erläuterungen: 11) Isolierklasse nach VDE 0530 1) Typenbezeichnung 12) Schutzart (IP 54/IP55) nach IEC 34-5 und DIN 40 050 2) Modellnummer 13) Bauform (B3, B5, oder B14) nach IEC 34-7 und DIN 3) Nennleistung 42950 4) Nenn- und Max-drehzahl 14) Polzahl vom Motor, 68-polig, 92-polig oder 116-polig 5) Nennbusspannung 15) Polzahl vom Resolver, 2-polig... -
Seite 13: Übersichtszeichnung Und Ersatzteilliste
Übersichtszeichnung und Ersatzteilliste 1) Rotor 13) Resolver 2) Lagerschild A-Seite 14) Fixierscheibe, Resolverrotor 3) Gehäuse mit Statorwicklung 15) Einbaudose 4) Lagerschild B-Seite 16) Klemmenkasten 5) Deckel 17) O-Ring 6) Kugellager 18) Sechskantschraube 7) Halteklammer Resolverstator 19)Zylinderschraube mit Innensechskant 8) Kugellager 20)Zylinderschraube mit Innensechskant 9) Sicherungsring 21)Zylinderschraube mit Innensechskant... - Seite 14 Installations-, Betriebs- & Wartungsanleitung Druckfehler sowie technische Änderungen vorbehalten BL-TG... Torquemotoren...
