Inhaltszusammenfassung für systeco Tornado ACS 35

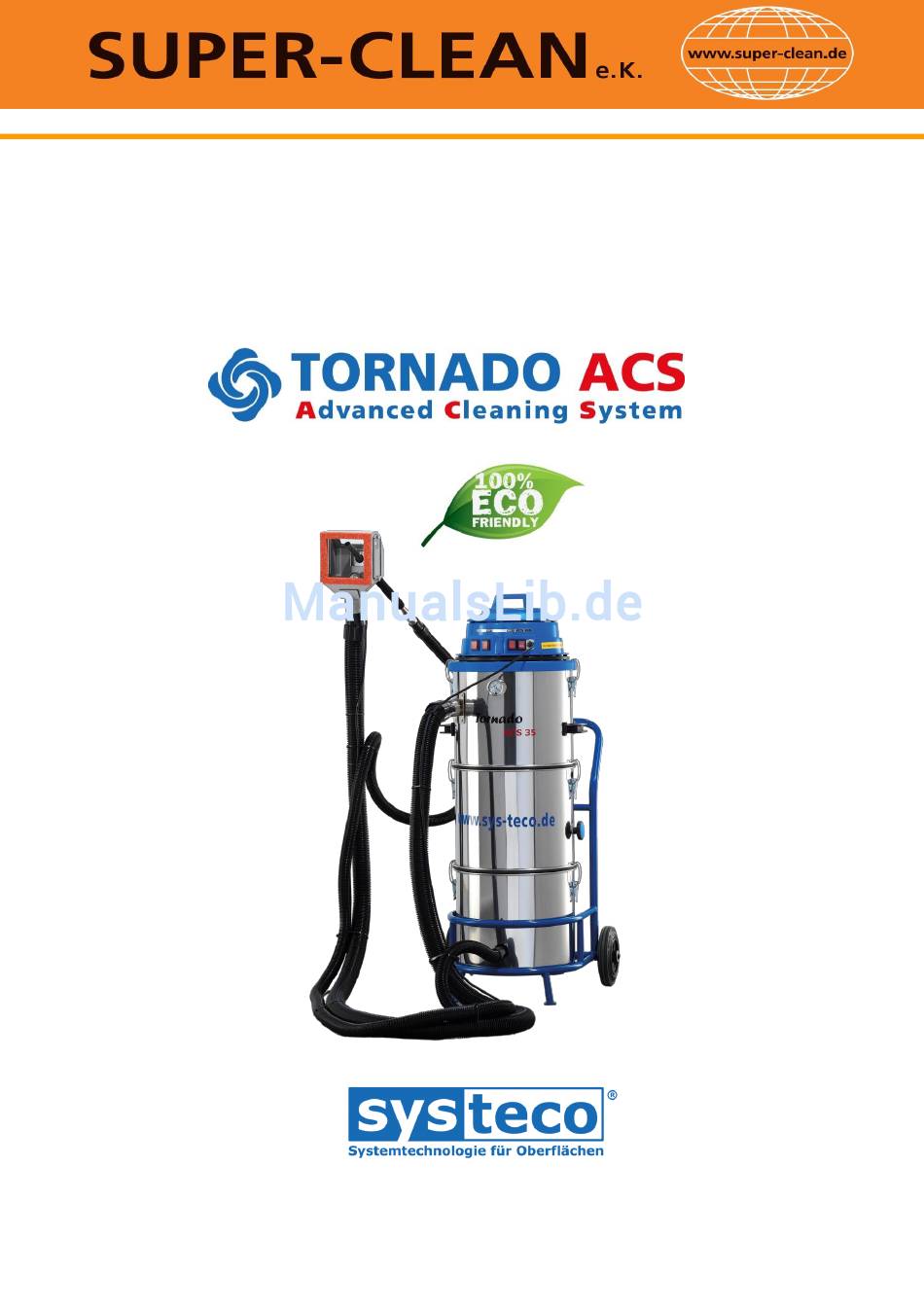

- Seite 1 B. Cramer von Clausbruch Fasanenweg 7 51519 Odenthal TEL (0 22 02) 5 88 60 ·FAX -2 20 62 E-Mail cvc@super-clean.de Bedienungsanleitung...
- Seite 2 Nur diese geben Ihnen die Gewähr für eine einwandfreie Qualität und zuver- lässige Einsatzbereitschaft Ihres Gerätes. Bei Verwendung von Ersatzteilen anderer Hersteller übernehmen wir keinerlei Haftung. Änderungen vorbehalten. Gültig ab 23.12.2016 Tel +49 30 3270-2157 systeco GmbH Fax +49 30 3270-2134 Herbartstr. 28 info@sys-teco.de 14057 Berlin www.sys-teco.de Achtung: Vor Inbetriebnahme die Bedienungsanleitung sorgfältig lesen und beachten! Neben den...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Übernahme des Gerätes Aufbau und Funktionsweise des Tornado ACS Inbetriebnahme und Arbeitsweise Strahlmittelbefüllung Arbeitsbereitschaft herstellen Entleeren von verbrauchtem Strahlmittel Wichtige Wartungs- und Bedienungshinweise Wechsel und Reinigung der Filterpatrone Änderung der Dosierung Sieb Einsatz Stromversorgung Einsatz der Strahlhaube Beispiele für praktische Anwendungen Ursachen von eventuellen Störungen Technische Daten... -
Seite 4: Bestimmungsgemäße Verwendung
Übernahme des Gerätes Das Gerät ist sofort nach Ankunft auf Vollständigkeit und eventuelle Transportschäden zu überprüfen. Diese werden Ihnen ersetzt, wenn Sie den Schaden sofort von dem Spediteur bestätigen lassen und die Schadensmeldung mit dem Frachtbrief an die systeco GmbH einsenden. -
Seite 5: Aufbau Und Funktionsweise Des Tornado Acs
Aufbau des Tornado ACS und Funktionsweise Nach dem Einschalten wird die Strahlhaube (6) auf die Oberfläche (8) gesetzt und haftet daran durch den Unterdruck. Mit dem Einführen der Strahllanze (7) in die Strahlhaube (6) wird der Kreislauf geschlossen. Aus dem Vorratsbehälter (1) gelangt Granulat (2) -
Seite 6: Inbetriebnahme Und Arbeitsweise
Inbetriebnahme und Arbeitsweise 1. Stecker einstecken 2. Beleuchtung einschalten 3. Strahlmittel einfüllen oder einsaugen Strahlmittelbefüllung Füllen Sie den Granulatbehälter nie ganz voll! Verspannen Sie die Behälter fest mit den dafür vorgesehenen Metallklammern. Bei längerem Nichtgebrauch ist das Strahlmittel aus dem Strahlmittelbehälter zu entfernen. Dosierblende (siehe S.10) ist je nach Körnung und Struktur des Strahlmittels auszu- wählen (siehe Granulat Anwendungstabelle im Anhang). -
Seite 7: Arbeitsbereitschaft Herstellen
Nach dem Einschalten des Unterdruckerzeugers erreicht der Unterdruck in der Strahl- haube ca. 150-170 mbar. Die Strahlhaube selbst wird auf die Arbeitsfläche gesetzt und haftet auf dieser durch den Unterdruck. Mit dem Einführen der Strahllanze wird der Kreis- lauf geschlossen. Das Strahlmittel wird durch den Unterdruck in die Lanze gesaugt und auf ca. -
Seite 8: Entleeren Von Verbrauchtem Strahlmittel
Entleeren von verbrauchtem Strahlmittel 1. Klammern unterhalb der Klappe lösen 2. Oberen und mittleren Behälter gemeinsam abnehmen 3. Unteren Behälter mit Saugschlauch leer saugen 4. Oberen Behälter und mittleren Behälter an den Klammern trennen 5. Trichter aus dem unteren Behälter in den Granulat Behälter stellen 6. -
Seite 9: Wichtige Wartungs- Und Bedienungshinweise
Wichtige Wartungs- und Bedienungshinweise Vor dem Einschalten - Klappe schließen! Filterpatrone 1.3 Saugerkopf 1.1) nach ca. 4 Std. reinigen oder austauschen in Auffangschale 11 verbrauchtes Granulat und Schmutzreste entfernen Abnutzung des Granulats an der Wirkung er- kennbar (je nach Granulat 40 bis 100 mal verwendbar) –... -
Seite 10: Änderung Der Dosierung
Ändern der Dosierung Vom Werk ist die Dosierblende auf 5 eingestellt. Vor dem Verstellen der Dosierung muss der Trichter 2 leer sein! Dosierung 3 befindet sich im unteren Behälter 2. Lösen der beiden Metallklammern am unteren Behälter 3. Oberen und mittleren Behälter gemeinsam abnehmen Sieb 1 herausnehmen, Dosierung zugänglich Dosierung 3... -
Seite 11: Einsatz Der Strahlhaube
Einsatz der Strahlhaube Strahlhaube (6) auf die zu bearbeitende Fläche setzen (gemäß Abbildung) 2. Haube wird durch Unterdruck sofort angesaugt Strahllanze (7) einführen und an Fläche heranführen 4. Optimaler Abstand zur Arbeitsfläche beträgt ca. 5 cm (Abstandshalter) 5. Arbeitsfortschritt ist durch Sichtscheiben (9) der Haube kontrollierbar 6. -
Seite 12: Beispiele Für Praktische Anwendungen
Beispiele für praktische Anwendungen In den folgenden Beispielen sind einige Anwendungsfälle beschrieben, in denen die Auswahl des Granulates und die Einstellung der Dosierung gezeigt wird. Die Angaben sind Richtwerte für den optimalen Einsatz. Anwendung auf Putz / WDVS Jeder durchgefärbte Putz kann problemlos be- arbeitet werden. - Seite 13 Anwendung auf gestrichener Fassade Gestrichene Fassaden werden je nach Art des Untergrunds und der Oberfläche behandelt. Grundsätzlich gilt: Je unebener die Oberfläche, desto schlechter lässt sie sich reinigen. Der Tornado ACS reinigt punktuelle Rostverschmutzungen auf Fassaden schnell und sorgfältig. Granulat Strahlglas SG 150 Dosierung Düse 5...
- Seite 14 Anwendung auf Kunststoff Graffiti auf Verteilerkästen aus Kunststoff kann entfernt werden. Da der Tornado ACS im geschlossenen System arbeitet, sind weder Schutzkleidung noch Absperrmaß- nahmen notwendig. Granulat Strahlglas SG 150 Dosierung Düse 5 Verwendung ca. 50 - 70mal Leistung 2 - 3 m² pro Stunde Motorstufen 2 - 3 Bearbeiten von Oberflächen mit Folie...
- Seite 15 Anwendung auf Naturstein Im Beispiel wird eine Natursteinfassade von Graffiti befreit. Unebenheiten bis zu 3 cm lassen sich mit der Stahlhaube problemlos ausgleichen. Granulat Asilit AS 250 Dosierung Düse 6 Verwendung ca. 80 - 100mal Leistung 3 - 4 m² pro Stunde Motorstufen 2 - 3 Anwendung auf Sandstein...
- Seite 16 Anwendung auf Holz Die Reinigung von Fachwerkfassaden ist ebenso möglich, wie der Einsatz auf Holz. Auf Klinker und Holz wird das gleiche feine Granulat eingesetzt. Damit ist der Tornado ACS auf beiden Untergründen bestens geeignet. Granulat Strahlglas SG 150 Dosierung Düse 5 Verwendung ca.
-
Seite 17: Ursachen Von Eventuellen Störungen
Motorleistung zu hoch (Leistung abschwächen zu starker Abtrag durch Anzahl der eingeschalteten Motoren) Technische Daten Tornado ACS 35 230 V / 50-60 hz / 3.500 W (EU) Tornado ACS 30 115 V / 50-60 hz / 3.300 W (GB) Tornado ACS 28 120 V / 50-60 hz / 2.800 W (USA/CA) -
Seite 18: Konformitätserklärung
EG-Konformitätserklärung entsprechend der EG-Maschinenrichtlinie 2006/42//EG systeco GmbH Herbartstraße 28 14057 Berlin Hiermit erklären wir, dass die hergestellte Maschine Bauart: Unterdruckstrahlmaschine Typ: USC 04 Bezeichnung: Tornado in der Ausführung mit dem vom TÜV Rheinland/Berlin-Brandenburg auf Konformität ge- prüften Produkt übereinstimmt und Konformität mit folgenden EG-Richtlinien und harmoni-...
