3. Wenn die Sender LED einmal aufblitzt und dann an bleibt, ist der Empfänger bereits mit
dem Sender gebunden und Sie können zum nächsten Abschnitt übergehen. Andernfalls
führen Sie vorsichtig einen Schraubendreher mit kleinem Durchmesser durch das Loch mit
der Kennzeich-nung „BIND" am Empfänger ein und drücken behutsam die Taste, bis die rote
LED am Empfänger leuchtet und nach ungefähr einer Sekunde er-lischt.
4. Lassen Sie den „BIND" Knopf am Empfänger los.
5. Wenn die Bindung erfolgreich war, blinkt die rote LED am Empfänger einmal und bleibt
anschlie-ßend an.
6. Prüfen Sie vor dem eigentlichen Gebrauch, die richtige Funktionalität zwischen Sender
und Empfänger. Sollte es den Anschein machen, dass die Bindung NICHT erfolgreich war,
wiederholen Sie die Schritte 1 - 5 erneut.
Empfänger: Montieren Sie den Empfänger nach den Anweisungen des Herstellers
Ihres Modells. Befestigen Sie den Empfänger an einem sicheren Ort mit doppelseitigem
Klebeband. Bringen Sie die Servokabel so an, dass sie sich nicht in der Nähe von drehenden
Teilen befi nden. Für Anwendungen in Schiff en, wird unbedingt empfohlen, den Empfänger
in einer wasserdichten Box unterzubringen.
Servos : Bringen Sie alle Trimmungen am Sender in die Neut-ralpositionen. Montieren Sie
die Servos im Modell und stellen Sie
die Verbindungen zum Empfänger
her (siehe folgende Abbildung).
Montieren Sie einen in der Länge
geeigneten Servoabtriebshebel.
Stellen Sie sicher, dass sich alle
Anlenkungen frei bewegen kön-nen.
Wenn nötig stellen Sie die jeweilige
exakte Neutralposition der Servos
am Sender ein.
Motorregler (ESC): Sollten Sie einen elektronischen Motorregler einset-zen, verbinden Sie
ihn mit dem Ausgang 2 (Gasfunktion) am Empfänger. Bringen Sie die Trimmung am Sender
für die Gasfunktion in die Neutralposition und beachten Sie die Hinweise des Herstellers für
die Programmierung.
Schalter / Batterie: Wenn der elektronische Drehzahlregler mit einer BEC Funktion
ausgerüstet ist, werden das beigefügte Schalterkabel und der Batteriehalter nicht
benötigt. Beachten Sie die Hinweise des Herstellers bezüglich der Belastbarkeit des BEC.
Ansonsten, montieren Sie die enthaltenen Schalterkabel im Modell, wie es in der Anleitung
beschrieben ist. Verbinden Sie den Schalter mit dem Empfänger (Anschluss „B"). Für Off -
Road Anwendungen sollten Sie das Schalterkabel und den Schalter vor Schmutz und Staub
schützen, umwickeln Sie ihn mit Folie. Legen Sie vier "AA" Alkali Batterien, oder NiCd- bzw.
NiMH-Akkus in den 4-Zellen-Batteriehalter, achten Sie auf die richtige Polarität. Schließen
Sie die Batteriehalterung an den Schalter an.

MONTAGE DER KOMPONENTEN

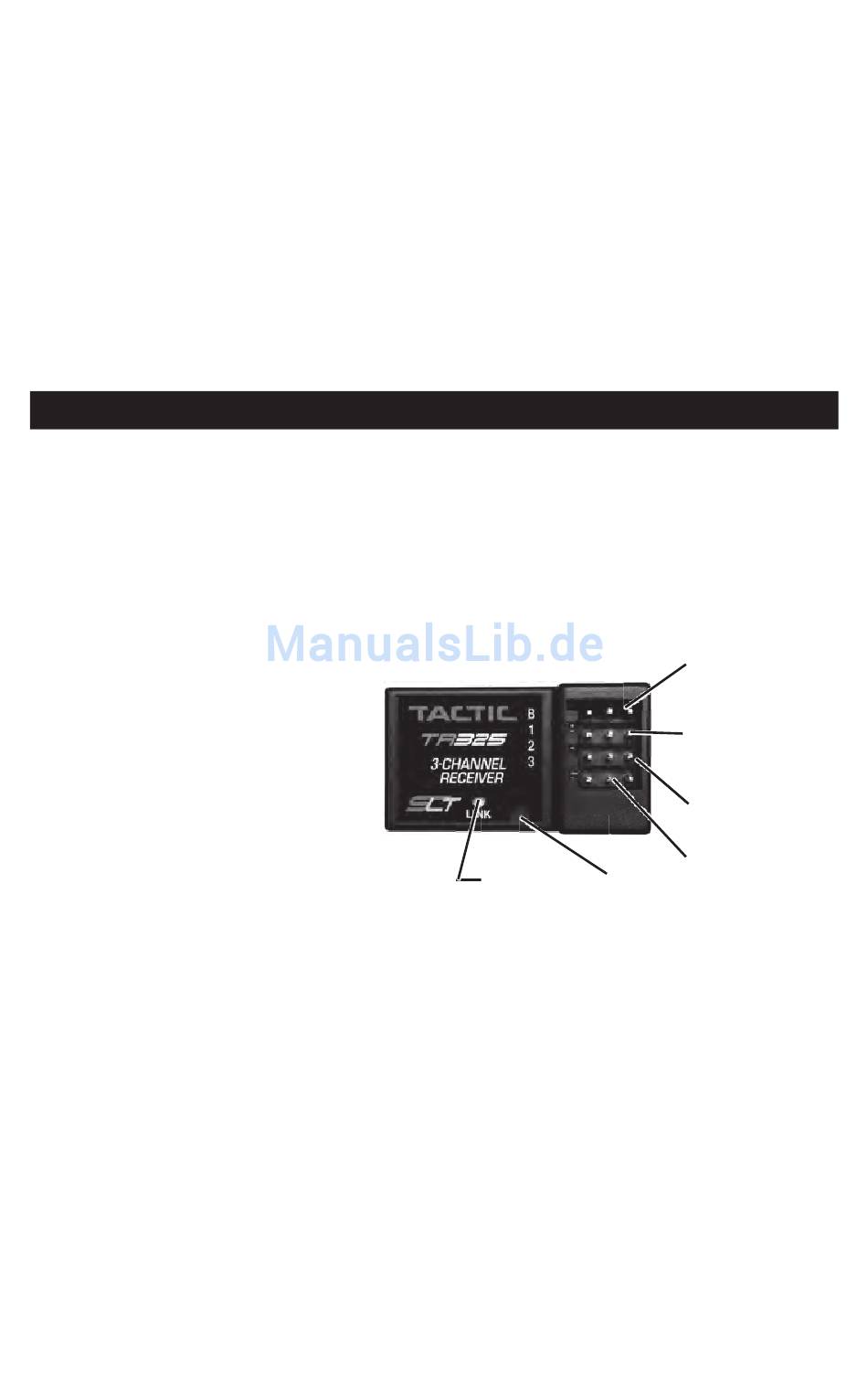

Abbildung 3
Taste LINK Taste LINK
Batterie /
Schalter (B)
Lenkungsservo (1)
Gas-servo (2)
Kanal 3
LED link LED link
9
