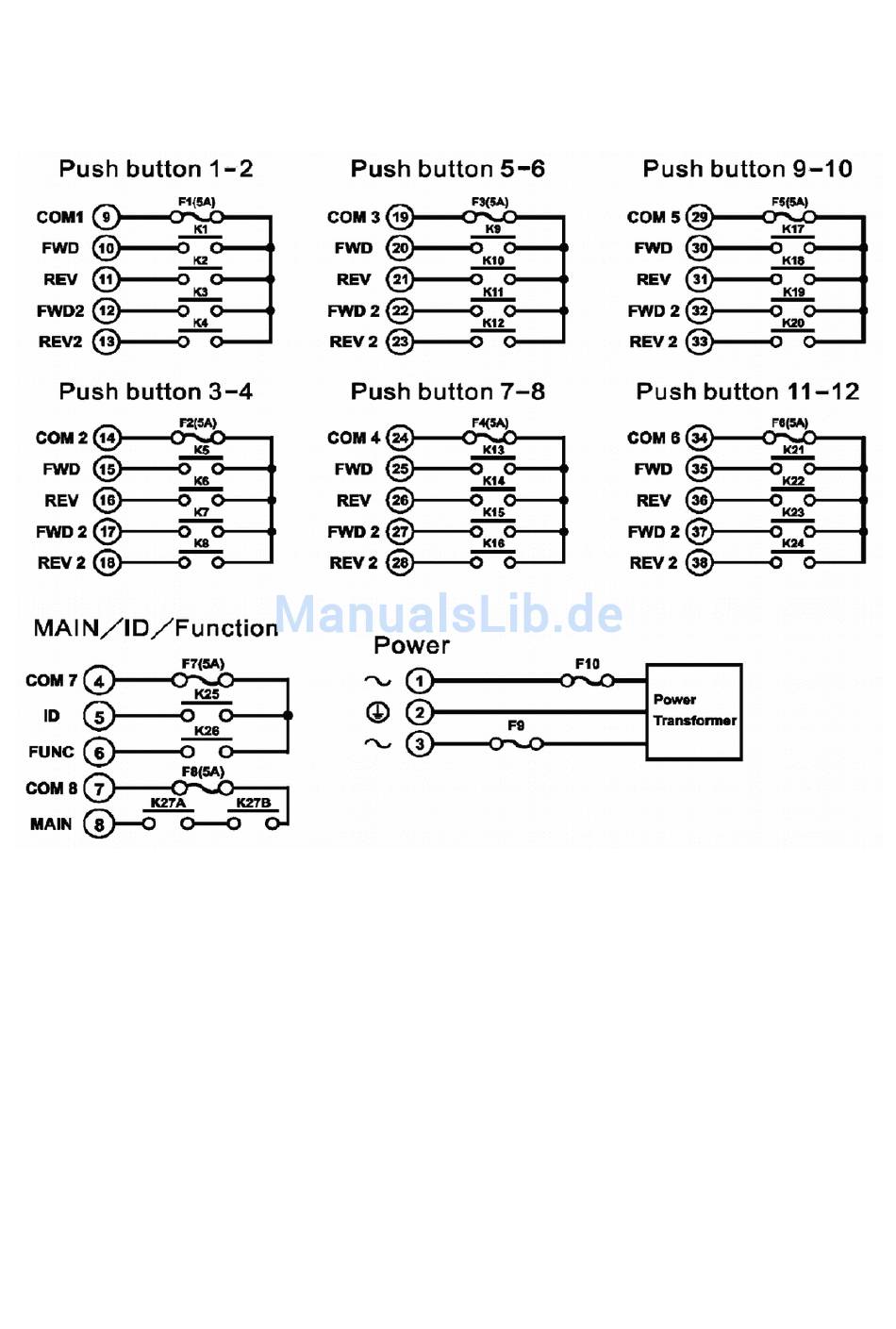

4.8. Verdrahtungsplan des Empfängers Flex EX 12
Plus
•
Der Verdrahtungsplan ist an dem Empfänger geklebt.
•
Die Nummern des Kabelleiters sind in den Kreisen.
•
Beim Spannungsversorgung 12 – 24 V DC ist Minuspol (–) am Leiter Nr. 1 und Pluspol (+) am Leiter Nr. 3.
•
Relais FUNC schaltet ein, wenn der Ausschalter in der Position START/ALARM ist, Relais ID bei den Befehlen für
Bewegung (gegenseitig verriegelt).
4.9. Schaltrelais des Empfängers
Jede Tastenpaar kann bis zu 4 Relais steuern (nach Empfängereinstellung). Diese Relais haben gemeinsamen Eingang COM
und Sicherung 5 A – siehe Verdrahtungspläne oben.
Die Strombelastbarkeit jedes Relais ist 1 A maximal.
Wenn der Empfänger magnetische Kontaktoren steuert, ist nachdrücklich empfohlen die Entstörer verwenden.
