TER CESKA s.r.o.

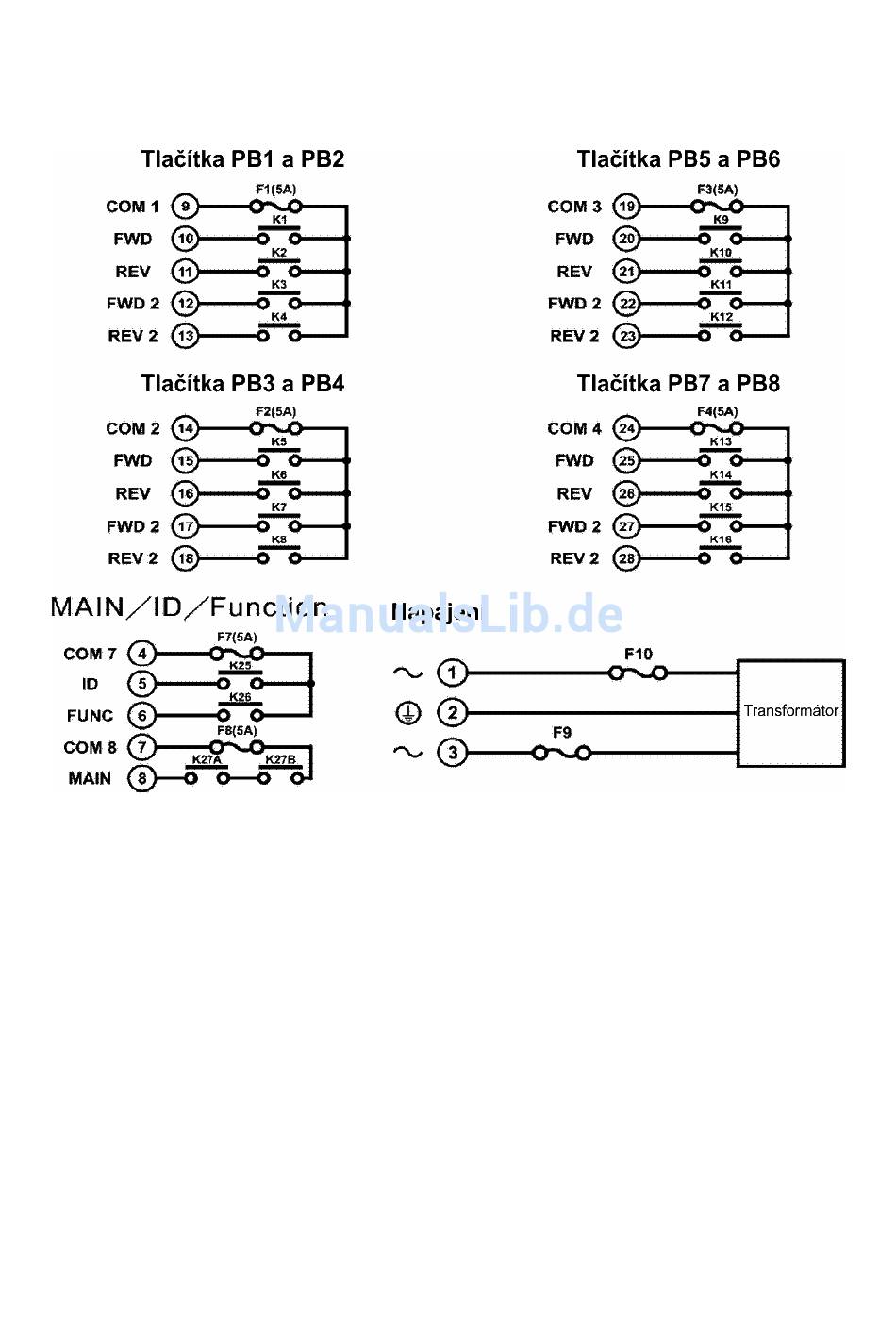

4.7. Verdrahtungsplan des Empfängers Flex EX 8
•
Der Verdrahtungsplan ist an dem Empfänger geklebt.
•
Die Nummern des Kabelleiters sind in den Kreisen.
•
Beim Spannungsversorgung 12 – 24 V DC ist Minuspol (–) am Leiter Nr. 1 und Pluspol (+) am Leiter Nr. 3.
•
Relais FUNC schaltet ein, wenn der Ausschalter in der Position START/ALARM ist, Relais ID bei den Befehlen für
Bewegung (gegenseitig verriegelt).
Flex EX
Seite 13 aus 28
Anleitung
April 2016
