Inhaltszusammenfassung für VARIOMAG MULTIPOINT 6

Seite 2 H+P Labortechnik AG Betriebsanleitung MAXI DIRECT POLY 15 MULTIPOINT 6 / 15 © H+P Labortechnik AG Technische Änderungen vorbehalten Bruckmannring 28 85764 Oberschleißheim/Germany DR02790202...
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Benutzerhinweise Bestimmungsgemäßer Gebrauch Bestimmungswidriger Gebrauch Piktogramme Sicherheitshinweise Gerätebeschreibung Funktionsbeschreibung Inbetriebnahme Rührbetrieb Rührgefäße Magnetrührstäbchen Empfohlene Drehzahlbereiche Rühren 5.4.1 Tips für den Rührbetrieb Wartung und Reinigung Fehler Technische Daten Garantie © H+P Labortechnik AG DR02790202...

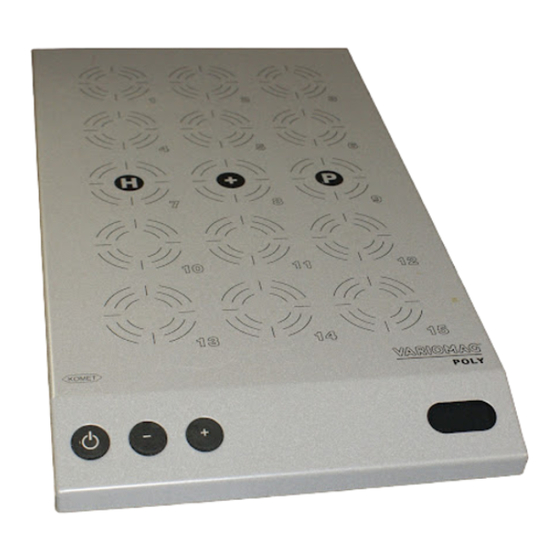

Seite 4 Übersichtszeichnungen START/STOP-Taste Rührstelle Taste . Digitalanzeige Taste : Sekundärkabel Taste MODE Netzgerät Magnetrührer 10 Netzkabel Bild 1: Magnetrührer MAXI DIRECT mit Tisch-Netzgerät. START/STOP-Taste Digitalanzeige Taste Sekundärkabel Taste Netzgerät Magnetrührer 10 Netzkabel 6 Rührstellen Bild 2: Magnetrührer POLY 15 mit Tisch-Netzgerät ©...
Seite 5 Übersichtszeichnungen START/STOP-Taste Rührstellen Taste Digitalanzeige Taste Sekundärkabel Taste MODE Netzgerät Magnetrührer 10 Netzkabel Bild 3: Magnetrührer MULTIPOINT 6 / 15 mit Tisch-Netzgerät © H+P Labortechnik AG DR02790202...
Seite 6: Benutzerhinweise
Ÿ in Laminarflow-Geräten, Ÿ in Sicherheitslabors und Sterilräumen. Bestimmungswidriger Gebrauch Die Magnetrührer MAXI DIRECT, POLY 15 und MULTIPOINT 6 / 15 dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Die Magnetrührer dürfen nicht im Wasserbad betrieben werden. Es dürfen keine brennbaren Flüssigkeiten mit niedriger Siedetemperatur gerührt oder gemischt werden.
Seite 8: Sicherheitshinweise
1 Sicherheitshinweise 1 Sicherheitshinweise Beachten Sie die aufgeführten Sicherheitshinweise zu Ihrer Sicherheit. Die Sicherheitshinweise zeigen Ihnen mögliche Gefahren auf. Gleichzeitig enthalten sie Hinweise, wie Sie durch Ihr richtiges Verhalten Gefahren abwenden können. Sie finden Sicherheitshinweise immer an der Stelle, wo eine Ge- fährdung auftreten kann.
Seite 9 1 Sicherheitshinweise ACHTUNG! Stellen Sie keine heißen Rührgefäße auf den Magnetrührer (5). Maximale Temperatur: +56 °C. ACHTUNG! Zulässige Umgebungsbedingungen: Siehe Technische Daten. Vermeiden Sie extreme Temperaturwechsel. Netzgerät (9) nicht im Feuchtraum verwenden und nicht in spritzwassergefährdeten Bereichen aufstellen! ACHTUNG! Verwenden Sie zur Reinigung keine auf Chlorbasis aufgebaute Putzmittel, Putzwolle, Reinigungsmittel mit metallischen Be- standteilen oder Ammoniak.
Seite 11: Gerätebeschreibung
Im Gehäuse des Magnetrührers (5) ist der Antrieb und die elektronische Steuerung untergebracht. Das Gehäuse ist rundum geschlossen. Beim MAXI DIRECT und MULTIPOINT 6 / 15 ist es sogar völlig dicht gekapselt. Dadurch können keine Keime in das Innere des Magnetrührers (5) eindringen. Der Magnetrührer (5) kann problemlos in Sicherheitslabors und Sterilräumen eingesetzt...
Seite 12: Funktionsbeschreibung
3 Funktionsbeschreibung 3 Funktionsbeschreibung Die Magnetrührer MAXI DIRECT, POLY 15 und MULTIPOINT 6 / 15 werden für chemische, mikrobiologische, biotechnische oder medizinische Anwendungen ein- gesetzt, z. B.: • Züchten von Mikroorganismen (z. B. Belüften und Anzüchten von Bakteri- enkulturen), • Lösen von Nähr- und Feststoffen, •...
Seite 13: Inbetriebnahme
4 Inbetriebnahme 4 Inbetriebnahme GEFAHR! Die Netzspannung und die Netzfrequenz müssen innerhalb der Bereichsangaben des Netzgerätes (9) liegen. Schließen Sie das Netzgerät (9) nur an eine geerdete Steckdose an. GEFAHR! Magnetismus. Die Magnetfelder können sich auswirken auf magnetische oder metallische Teile (z. B. Datenträger, Herzschrittmacher, Uh- ren…).
Seite 14: Rührbetrieb
Durchmesser und geringer Bodendicke. In der folgenden Tabelle sind Beispiele zusammengestellt, welche Rührgefäße ge- eignet sind, und wieviele Stellplätze dann verfügbar sind. Bei großen Gefäßen kön- nen Sie nicht auf jede Rührstelle (6) ein Gefäß stellen. MULTIPOINT 6 MULTIPOINT 15 POLY 15 Rührgefäße Nenninhalt verfügbare Stellplätze...
Seite 15: Magnetrührstäbchen
5 Rührbetrieb Magnetrührstäbchen Wir empfehlen, PTFE-ummantelte Magnetrührstäbchen von H+P Labortechnik zu verwenden. Sie sind aus AlNiCo5-Magneten oder leistungsstarken Selten-Erd- Dauermagneten gefertigt. Folgende Größen sind geeignet: Größe (mm) Werkstoff Bestell-Nummer KOMET 15 (Ø x L) 9 x 15 90715 KOMET 30 (Ø...
Seite 16 5 Rührbetrieb Die abgeflachte und kleine Lauffläche des elliptischen Magnetrührstäbchens bewirkt einen gleichmäßigen Lauf (Bild 4). Es dreht sich nicht um die Längsachse, sondern nur um die Querachse. Besonders gut eignet es sich zum Rühren von sedimentbil- denden Flüssigkeiten. Querachse Längsachse Bild 4: Elliptisches Magnetrührstäbchen.
Seite 17: Empfohlene Drehzahlbereiche
5 Sekunden in den Drehzahlmodus. • MAXI DIRECT, POLY 15 und MULTIPOINT 6 / 15: ♦ Wählen Sie die gewünschte Drehzahl mit den Tasten . (2) und : (3). In der Digitalanzeige (7) wird die eingestellte Drehzahl angezeigt. Die Drehzahl kön- nen Sie in 10er-Schritten einstellen.
Seite 18: Tips Für Den Rührbetrieb
5 Rührbetrieb Einstellbarer Drehzahlbereich: MAXI DIRECT, MULTIPOINT 6 / 15: 80 bis 2000 1/min POLY 15: 130 bis 990 1/min ð Rührbetrieb beenden: ♦ Drücken Sie die START/STOP-Taste (1). Der Magnetrührer geht in einen Standby-Modus. Die Digitalanzeige (7) erlischt und die Magnetrührstäbe werden gestoppt.
Seite 19: Wartung Und Reinigung
Diese Mittel können die Geräteoberfläche beschädigen. Der Magnetrührer (5) ist wartungsfrei. Der Magnetantrieb des MAXI DIRECT und MULTIPOINT 6 / 15 ist im Gehäuseinne- ren wasserdicht in Kunstharz eingebettet. Dadurch wird verhindert, daß Keime nach innen oder nach außen verschleppt werden. Die Edelstahloberfläche ist weitgehend gegen Säuren und Laugen beständig.
Seite 20 6 Wartung und Reinigung ACHTUNG! Das Gerät darf im Reparaturfall nur von einem autorisierten Servicedienst geöffnet werden. Sollte eine Reparatur des Gerätes nötig sein, dann senden Sie es an die zuständige Servicestelle ein. Das Gerät muß gereinigt und frei von gesundheitsgefährdeten Stof- fen sein.
Seite 21: Fehler
7 Fehler 7 Fehler • Das Magnetrührstäbchen dreht sich immer ungleichmäßig: Es läßt sich nicht ausschließen, daß Magnetrührstäbchen im Laufe der Zeit altern, z.B. durch Sterilisieren, Gebrauch bei höheren Temperaturen oder Streßbehandlung (Herunterfallen). Dadurch kann die Magnetisierung abneh- men. ACHTUNG! Lassen Sie ein Magnetrührstäbchen vom Typ AlNiCo5 nicht in einem magnetischen Wechselfeld liegen, wenn es sich nicht drehen kann.
Seite 22: Technische Daten Garantie
8 Technische Daten 8 Technische Daten MAXI DIRECT POLY 15 MULTIPOINT 6 MULTIPOINT 15 Bestell-Nr.: 230 V 30110 31510 30625 31525 115 V 30110 U 31510 U 30625 U 31525 U Rührstellen Rührstellenabstand mm Rührmenge 1 – 5.000 1 – 800 1 –...
Seite 24 9 Garantie 9 Garantie VARIOMAG Magnetrührer sind modular aufgebaut und bieten durch ihre wartungs- freien Rühr- und Magnetantriebe ein Höchstmaß an Betriebssicherheit. Sollte trotz unserer strengen Qualitätskontrollen einmal ein Systemteil nicht ein- wandfrei arbeiten, kann es durch unseren Kundendienst problemlos repariert oder ausgetauscht werden.
