Brügmann TraumGarten Pirat 4233 Montageanleitung Seite 15

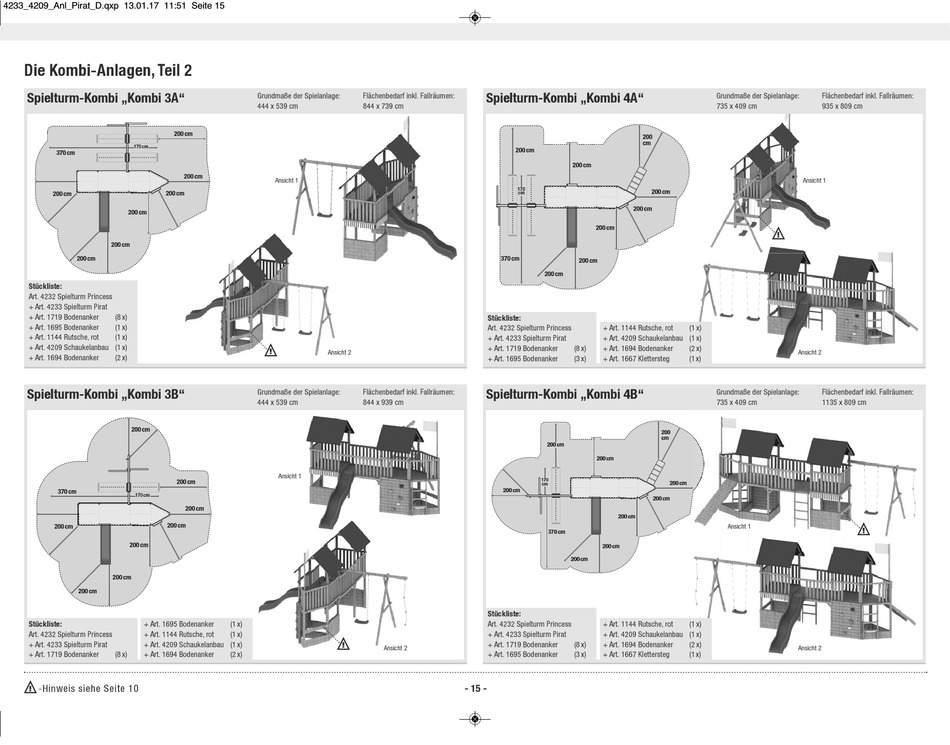

Die Kombi-Anlagen, Teil 2
Spielturm-Kombi „Kombi 3A"
200 cm
170cm
370 cm
200 cm
200 cm
200 cm
200 cm
200 cm
200 cm
Stückliste:
Art. 4232 Spielturm Princess
+ Art. 4233 Spielturm Pirat
+ Art. 1719 Bodenanker (8 x)
+ Art. 1695 Bodenanker (1 x)
+ Art. 1144 Rutsche, rot (1 x)
+ Art. 4209 Schaukelanbau (1 x)
+ Art. 1694 Bodenanker (2 x)
Spielturm-Kombi „Kombi 3B"
200 cm
200 cm
370 cm
170cm
200 cm
200 cm
200 cm
200 cm
200 cm
200 cm
Stückliste:
+ Art. 1695 Bodenanker
Art. 4232 Spielturm Princess + Art. 1144 Rutsche, rot
+ Art. 4233 Spielturm Pirat + Art. 4209 Schaukelanbau (1 x)
+ Art. 1719 Bodenanker (8 x) + Art. 1694 Bodenanker
-Hinweis siehe Seite 10
!
Grundmaße der Spielanlage: Flächenbedarf inkl. Fallräumen:
444 x 539 cm 844 x 739 cm
Ansicht 1
! Ansicht 2
Grundmaße der Spielanlage: Flächenbedarf inkl. Fallräumen:
444 x 539 cm 844 x 939 cm
Ansicht 1
(1 x)
(1 x)
!
Ansicht 2
(2 x)
Spielturm-Kombi „Kombi 4A"
200
cm
200 cm
200 cm
170
cm
200 cm
200 cm
370 cm
200 cm
200 cm
Stückliste:
Art. 4232 Spielturm Princess + Art. 1144 Rutsche, rot
+ Art. 4233 Spielturm Pirat + Art. 4209 Schaukelanbau (1 x)
+ Art. 1719 Bodenanker (8 x) + Art. 1694 Bodenanker
+ Art. 1695 Bodenanker (3 x) + Art. 1667 Klettersteg
Spielturm-Kombi „Kombi 4B"
200 cm
200 cm
170
cm
200 cm
200 cm
370 cm
200 cm
200 cm
Stückliste:
Art. 4232 Spielturm Princess + Art. 1144 Rutsche, rot
+ Art. 4233 Spielturm Pirat + Art. 4209 Schaukelanbau (1 x)
+ Art. 1719 Bodenanker (8 x) + Art. 1694 Bodenanker
+ Art. 1695 Bodenanker (3 x) + Art. 1667 Klettersteg
- 15 -
Grundmaße der Spielanlage: Flächenbedarf inkl. Fallräumen:
735 x 409 cm 935 x 809 cm
Ansicht 1
200 cm
!
(1 x)
(2 x)
Ansicht 2
(1 x)
Grundmaße der Spielanlage: Flächenbedarf inkl. Fallräumen:
735 x 409 cm 1135 x 809 cm
200
cm
200 cm
200 cm
Ansicht 1
(1 x)
(2 x)
Ansicht 2
(1 x)
!
