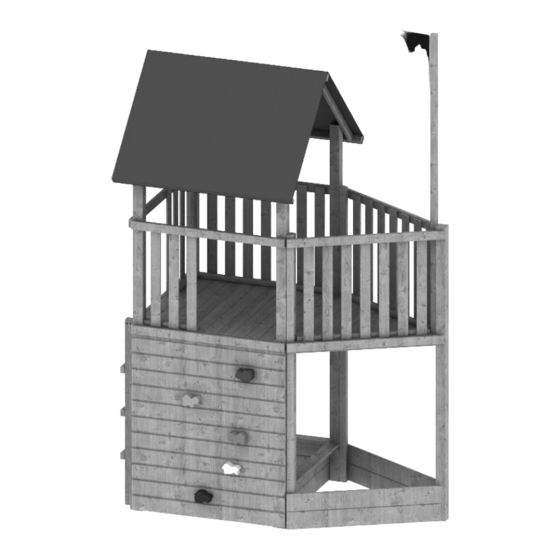

Brügmann TraumGarten Pirat 4233 Montageanleitung

Art. 4244
Achtung: geeignet für
Kinder von 3 – 14 Jahren.
Ausschließlich für den
privaten Bereich geeignet.
Material/Maße:
Holzbauteile aus Nadelholz
(z. B. Kiefer oder Fichte),
chromfrei kesseldruckimprägniert
nach DIN 68 800
Generell: Alle Maße sind
Ca.-Angaben, da es material-
bzw. trocknungsbedingt zu
Schwankungen kommen kann.
Bodenanker
Art.1719
separat
bestellen:
* optional: wird nur beim 4x für Spielturm 1 x für Spielturm
jeweiligen Anbau benötigt *1x für Klettersteg
Vertrieb: Brügmann TraumGarten GmbH · Kanalstraße 80 · D-44147 Dortmund · Vers. 1.2, Stand: 01/2017 · Technische Änderungen zur Produkt-Verbesserung vorbehalten. Diese Anleitung stellt einen Entwicklungsstand des Produktes dar. Den aktuellen Stand finden Sie im Internet: www.traumgarten.de.
G ie b el -
h öh e:
2 9 2 ,6 cm
P od es t-
h öh e:
ca . 1 2 7 cm
A b st an d zu m
B od en : 2 cm
1 0 6 ,4 cm
(z zg l. Le it er
, in kl . B le n d
e)
Art.1695 Art.1694
(2er-Set)
*2 x für Schaukel- Art. 4209 Schaukelanbau
anbau (A-Seitenteile)
zur optionalen Erweiterung
1 0 9 ,8 cm
(in kl .
B le n d e)
8 9 ,7 cm
oder
Art. 1667 WINNETOO Klettersteg Art. 1144 Wellenrutsche, rot
zur optionalen Erweiterung zur optionalen Erweiterung
Pirat Montageanleitung
Holzbauteile Spielturm Pirat:
4 x Pfosten Turm 68 x 68 x 2390 mm
1 x Pfosten Schiff 68 x 68 x 1970 mm
2 x Eckpfosten Schiff an Turm 44 x 68 x 1970 mm
8 x Handlauf/ Blende/ Unterzug 28 x 58 x 1036 mm
4 x Handlauf/ Blende Schiff 28 x 58 x 1028 mm
8 x Strebe 28 x 58 x 300 mm
1 x Blendleiste 28 x 58 x 898 mm
2 x Unterzug Schiff 28 x 38 x 890 mm
1 x Mittelunterzug Turm 28 x 48 x 1036 mm
1 x Mittelunterzug Schiff 28 x 48 x 770 mm
9 x Bodenbrett Turm 19 x 94 x 1030 mm
2 x Bodenbrett Turm ausgeklinkt 19 x 94 x 1030 mm
8 x Bodenbrett abgeschrägt
1 x Bodenbrett abgeschrägt und ausgeklinkt
27 x Brüstungsbrett 16 x 68 x 690 mm
1 x Montageleiste Brüstung 28 x 48 x 897 mm
2 x Montageleiste Brüstung 28 x 48 x 363 mm
2 x Montageleiste Schiff 28 x 48 x 790 mm
1 x Fahnenmast 42 x 42 x 2000 mm
2 x Klemmschutz 52 x 68 x 190 mm
11 x Profilbrett für Kletterwand 18 x 121 x 1036 mm
2 x Fußpfette 28 x 48 x 1210 mm
1 x Firstpfette 48 x 48 x 1210 mm
4 x Sparre 28 x 48 x 845 mm
2 x Knacke 28 x 48 x 220 mm
9 x Sandkastenbrett Turm 18 x 120 x 1036 mm
5 x Sandkastenbrett Schiff 18 x 120 x 1002 mm
3 x Sandkastensitzbrett Turm 16 x 88 x 898 mm
3 x Montageleiste für Sitzbrett 28 x 48 x 860 mm
2 x Leiterwange 28 x 68 x 1250 mm
3 x Leitersprosse 28 x 48 x 500 mm
Schrauben:
56 x Spanplattenschraube, verzinkt
16 x Spanplattenschraube, verzinkt
16 x Spanplattenschraube, verzinkt
2 x Spanplattenschraube, verzinkt
15 x Spanplattenschraube, verzinkt
16 x Spanplattenschraube, verzinkt
16 x Spanplattenschraube, verzinkt
21 x Spanplattenschraube, verzinkt
2 x Spanplattenschraube, verzinkt
112 x Spanplattenschraube, verzinkt
113 x Spanplattenschraube, verzinkt
108 x Spanplattenschraube, verzinkt
8 x Spenglerschraube. inkl Dichtung A2 4,5 x 20 mm
Zubehör:
1 x Klettersteine, bunt, 5-er Set
inkl. 10 x Gewinde-Einschlagmuffen für M 10
inkl. 10 x Zylinderschrauben M 10 x 30 mm
1 x Sonnendach, blau, PE-Folie
1 x Flagge „Pirat"
6 x 70 mm
6 x 50 mm
5 x 90 mm
5 x 80 mm
5 x 70 mm
5 x 60 mm
5 x 50 mm
5 x 45 mm
4 x 60 mm
4 x 50 mm
4 x 40 mm
4 x 35 mm
