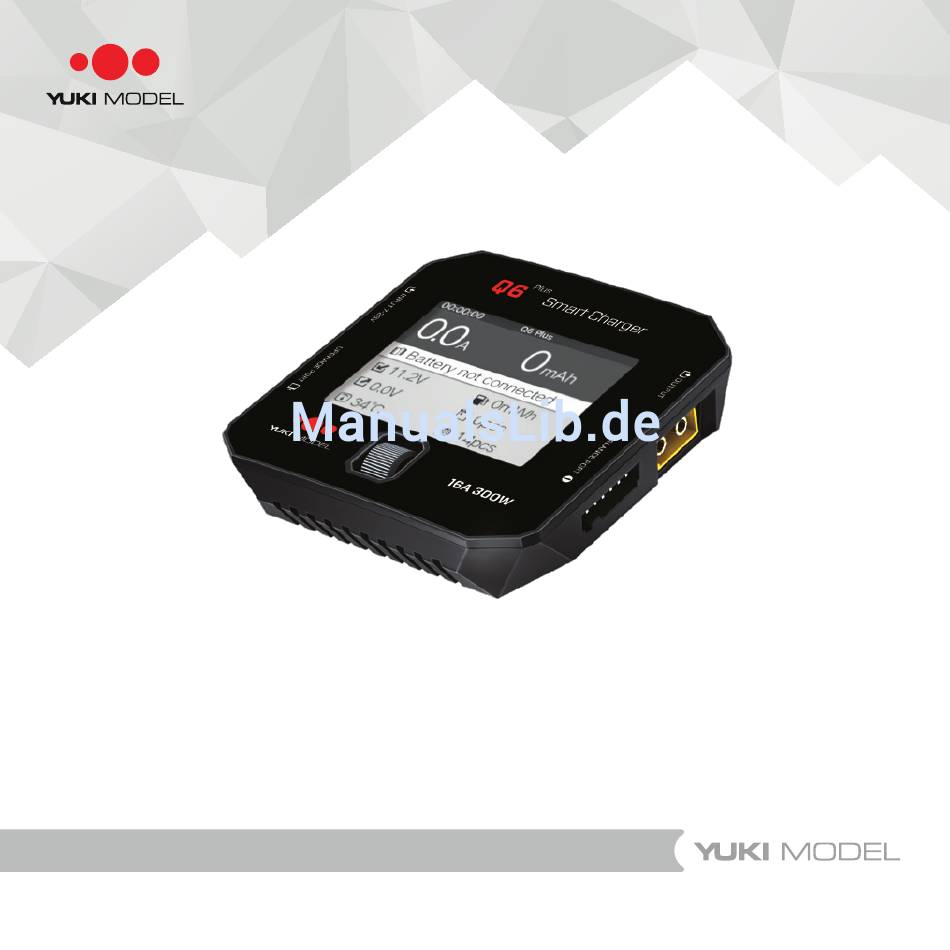

Q6 PLUS
Vielen Dank, dass Sie sich für das Q6 Plus entschieden haben.
Das Q6 Plus ist ein Hochleistungs Ladegerät.
Bitte besuchen Sie www.YUKI-MODEL.de für mehr Details zu den Funktionen.
Alle Funktionen des Q6 Plus werden zeitweise verbessert und bekommen ein Upgrade.
Die Anleitung in Ihrer Hand könnte eventuell von den aktuellen Funktionen abweichen.
Smart Charger
Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für yuki model Q6 PLUS Smart Charger
Inhaltszusammenfassung für yuki model Q6 PLUS Smart Charger
- Seite 1 Q6 PLUS Smart Charger Bedienungsanleitung Vielen Dank, dass Sie sich für das Q6 Plus entschieden haben. Das Q6 Plus ist ein Hochleistungs Ladegerät. Bitte besuchen Sie www.YUKI-MODEL.de für mehr Details zu den Funktionen. Alle Funktionen des Q6 Plus werden zeitweise verbessert und bekommen ein Upgrade. Die Anleitung in Ihrer Hand könnte eventuell von den aktuellen Funktionen abweichen.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Spezifikationen 2. Produktbeschreibung 3. Sicherheits- und Warnhinweise 4. Ermittlung des Ladestroms 5. Auswahl des Lademodus 6. Programmeinstellungen 7. Anzeigebildschirm 8. Systemeinstellungen 9. Alarm- und Fehlerinformation 10. Gewährleistung und Service... -
Seite 3: Spezifikationen
1. Spezifikationen Eingangsspannung DC 7-28V Eingangsstrom max. 15.0A Ladestrom 0.1-16.0A Ausgangsstrom 0.1-3.0A max. Ladeleistung max. 300W (@input>21V) max. Entladeleistung max. 5.0W Balancer-Strom max. 1A Balancer-Genauigkeit 0.01V Ladezellen NiMH/NiCd: 1-16 LiPo/LiFe/Lilon/LiHv: 1-6 Pb-Spannung 2-24V Abmessung 80*80*32mm Gewicht 120g... -
Seite 4: Produktbeschreibung
2. Produktbeschreibung Auswahltaste Display Auswahltaste Eingang Balancer-Anschluss lange drücken: Systemeinstellungen /Abbruch des derzeitigen Prozesses Update-Anschluss Ausgang kurz drücken: Prozesseinstellung /Bestätigung aktueller Einstellungen Optosensor horizontal scrollen: Menüauswahl... -
Seite 5: Sicherheits- Und Warnhinweise
3. Sicherheits- und Warnhinweise • Benutzen Sie den Charger niemals unbeaufsichtigt; im Falle einer Fehlfunktion benutzen Sie den Charger nicht mehr und halten Sie sich an die Bedienungsanleitung • Halten Sie den Charger fern von Staub, Dampf, Regen, Hitze oder direkter Sonnenstrahlung •... - Seite 6 Spannungslevel: 1.2 V/Zelle zulässiger Ladestrom: 1C~2C abhängig von d. Leistung d. Zelle Abbruch der Entladespannung: 0.85V/Zelle (NiCd), 1.0V/Zelle(NiMH) Spannungslevel: 3.6 V/Zelle max. Ladespannung: 4.1V/Zelle zulässiger Ladestrom: 1C oder weniger Abbruch min. Entladungsspannung 2.5V/Zelle oder höher Spannungslevel: 3.7 V/Zelle max. Ladespannung: 4.2V/Zelle zulässiger Ladestrom: 1C oder weniger...
-
Seite 7: Entladung
Spannungslevel: 3.8V/Zelle max. Ladespannung 4.35V/Zelle zulässiger Ladestrom: 1C oder weniger Abbruch der Entladespannung: 3.0V/Zelle Spannungslevel: 3.8V/Zelle(Bleisäure) max. Ladespannung 2.46V/Zelle zulässiger Ladestrom: 0.4C oder weniger Abbruch der Entladespannung: 1.5V/Zelle oder höher Entladung Der typische Grund der Entladung ist die Bestimmung der Restkapazität der •... -
Seite 8: Ermittlung Des Ladestroms
4. Ermittlung des Ladestroms Es ist sehr wichtig die maximale Ladespannung der Batterie zu kennen, da eine überhöhte Spannung Einfluss auf die Lebensdauer der Batterie haben und sie auch beschädigen kann. Außerdem kann eine überhöhte Spannung zur Über- hitzung und sogar zur Explosion der Batterie während des Ladevorganges führen. -
Seite 9: Auswahl Des Lademodus
5. Auswahl des Lademodus Der Charger muss mit dem Output-Kabel verbunden sein, während er sich mit der Batterie verbindet. Für die Lithium Batterie, sofern der Charger die Spannung jeder einzelnen Zelle anzeigen- und Zellen, die sich im schlechten Zustand befinden ausgleichen kann, ist es sehr empfehlenswert den Balancer- Port anzuschließen. - Seite 10 Batterie Schnellade-Modus Der Ladestrom verringert sich je mehr die Batterie geladen ist. Wenn der Schnelllade Prozess abschließt, ver- ringert sich der Ladestrom um 1/5 des Anfangswertes. Die Lade- kapazität könnte ein wenig geringer sein als die normale Ladekapazität, dabei verringert sich jedoch die Ladezeit ebenfalls.
- Seite 11 Lithium-Batterie Entlademodus Aktivierung und Wiederherstellung einer zu stark-entladenen Batterie Die Absicht des Entladens ist die Bestimmung der Restkapazität oder Wenn Der Ladeprozess beginnt sollte des Zustands der Batterie. Um eine eine Spannung von 0.1A verwendet Unterspannung zu vermeiden, werden, um die Batterie zu aktivieren stellen Sie den korrekten Wert für und wiederherzustellen, sofern die die Entladungsspannung ein, bevor...
-
Seite 12: Programmeinstellungen
6. Programmeinstellungen Verbinden Sie den Charger mit der Energieversorgung und warten Sie, bis der Charger den Selbsttest beendet. Verbinden Sie die Batterie mit dem Charger und drücken sie kurz die Auswahltaste, um das Menü für die Programmeinstellungen zu öffnen. Die Daten im Menü zeigen Folgendes: empfohlener Einstellungswert: 4.2V Batterietyp... -
Seite 13: Anzeigebildschirm
Delta-peak sensitivity: Das Prinzip des Prozesses ist, dass der Ladestrom sich abschaltet und das Laden beendet, wenn die Spannung der Batterie den Höchst- wert überschreitet und anfängt zurückzugehen. Wenn die Auslösespannung zu hoch ist kann es zur Gefahr einer Überladung führen. Wenn die Einstellung zu gering ist, dann wird das System die erweiterte Ladung beenden. - Seite 14 Balancer-Status: Akkulaufzeit Programmdauer in Prozent geladene Kapazität Stromstärke Status Zellenspannung Anpassung des Ladeprozesses Während des Ladeprozesses ist der Anzeigebildschirm grün, und wechselt zu blau, wenn das Laden beendet ist. Zu diesem Zeitpunkt sollte der Unterschied der Zellenspannungen weniger als 10mV betragen, während der Bildschirm blau wird.
-
Seite 15: Systemeinstellungen
8. Systemeinstellungen Drücke im Standby-Modus die „Auswahl“, um die Systemanleitung zu öffnen. Max. Eingansenergie 50-330W Min. Eingansspannung 7-28V Rücklicht hoch, mittel, niedrig, auto Lautstärke hoch, mittel. niedrig; und Ausschalten Alarm nach Beenden einmalig und wiederholen Sprache Englisch, Deutsch etc. IR Test Prüfung der internen Ressitenzen Update zum Updaten am Computer anschließen... - Seite 16 Unterspannung schützen, während es als Spannungsquelle für das Lade- gerät verwendet wird. Wenn der Charger prüft, dass die Eingangsspannung kleiner als der Standartwert ist, werden alle Prozesse sofort beendet und es gibt einen Warnhinweis. Als Beispiel: Wenn eine 6S-LiPo-Akku als Quelle für die Eingangsenergie verwendet wird, sollte der Wert bei 21V liegen, um die Batterie vor einer Daher sollte der Wert des Innenwider-...
-
Seite 17: Alarm Und Fehlerinformation
9. Alarm und Fehlerinformation Bitte befolgen Sie die folgenden Sicherheits- und Warnhinweise um Ihrer Sicherheit Garantie zu leisten. Eine falsche Benutzung kann zu Schäden/Brand am Gerät oder der Batterie führen. - Keine Veränderungen in und an dem Gerät vornehmen - Stets auf richtige Polung der Anschlusskabel achten - Das Ladegerät vor Feuchtigkeit, Staub, Hitze und anderen schädlichen Einflüssen schützen - Betrieb an einer Autobatterie nur bei ausgeschalteten Motor;... -
Seite 18: Gewährleistung Und Service
- Nicht einschalten, wenn sich in der 10. Gewährleistung und Service Nähe Menschen mit gegen Magnetfelder empfindlichen medizinischen Geräten Wir geben eine Gewährleistung von befinden einem Jahr (12 Monate) nach Kauf des Produktes. Die gewährleistung gilt nur - Vor jeglichen Kurzschlüssen schützen; bei Material- und/oder Funktionsfehlern. - Seite 19 Big Difference GmbH & Co. KG Am Hasselt 20C 24576 Bad Bramstedt E-Mail: info@yuki-model.de Tel.: 04192 8919083 Web: www-yuki-model.de...
