Informationen über das Gerät
Gerätebeschreibung
Mit der Stromzange BE38 lassen sich auf einfache Weise
Wechselstrom, Wechselspannung, Gleichspannung,
Widerstände oder Durchgang von Schaltkreisen, Sicherungen
und Kontakten überprüfen.
Die Strommessung erfolgt berührungsfrei über das
elektromagnetische Feld, weshalb der Stromkreis bei diesem
Verfahren nicht unterbrochen werden muss. Daher sind auch
Prüfungen an laufenden Anlagen möglich, die nicht extra
abgeschaltet werden können.
Durch die galvanische Trennung ist das Messsignal zudem
potentialfrei gegenüber der zu messenden Größe.

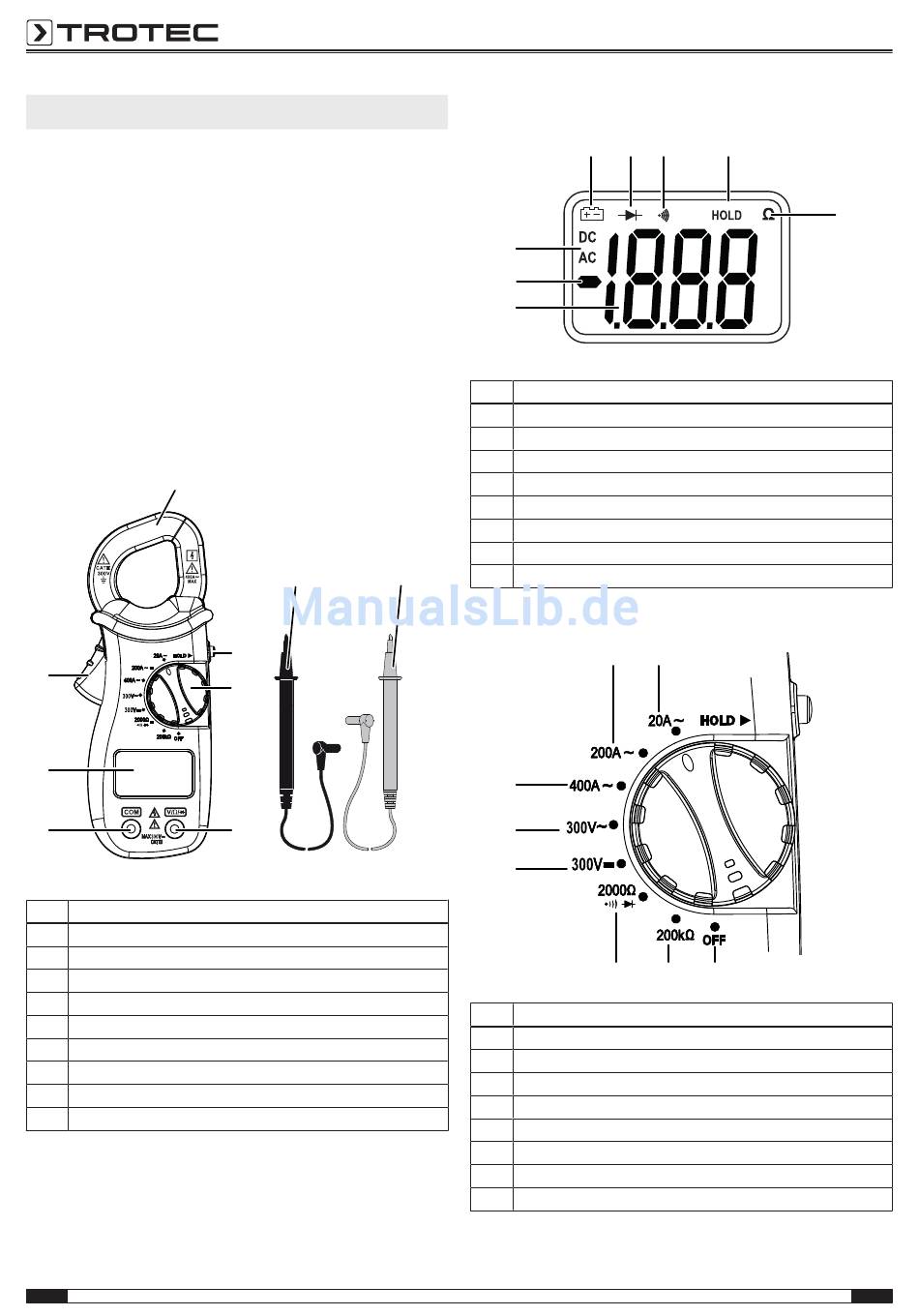

Geräteübersicht
1
9
8
7
Nr. Bezeichnung
1 Klemme
2 Messkabel (schwarz)
3 Messkabel (rot)
4 Anzeige einfrieren
5 Drehschalter
6 Anschluss für Messkabel (rot)
7 Anschluss für Messkabel (schwarz)
8 Display
9 Hebel zum Öffnen der Zange
3
2
3
4
5
6
Bedienungsanleitung – Stromzange BE38
Display
10 11
17
16
15
Nr. Bezeichnung
10 Anzeige Batterie
11 Anzeige Diodenmessung
12 Anzeige Durchgangsmessung
13 Anzeige ist eingefroren
14 Anzeige Widerstandmessung
15 Messwertanzeige
16 Anzeige Plus- und Minuspol vertauscht
17 Anzeige Gleich- oder Wechselstrom
Drehschalter
18
25
24
23
22
Nr. Bezeichnung
18 Wechselstrom messen bis 200 A
19 Wechselstrom messen bis 20 A
20 Gerät ausschalten
21 Widerstand messen bis 200 kΩ
22 Widerstand messen bis 2000 Ω / Diodentest / Durchgangsprüfung
23 Gleichspannung messen bis 300 V
24 Wechselspannung messen bis 300 V
25 Wechselstrom messen bis 400 A
12 13
19
21 20
14
DE
