INSTRUCTION MANUAL
MONTAGEANLEITUNG
Radio control model / R/C Flugmodel
VQA0371
TECHNISCHE DATEN
Spannweiter
Lange
Elektroantrieb
870 Watt (PULSAR 60)
Verbrennerantrieb
Fernsteuerung
WARNING! This radio controlled model is NOT a toy. If modified or flown carelessly it could go out of controll and
cause serious human injury or property damage. Before flying your airplane, ensure the air field is spacious enough.
Always fly it outdoors in safe areas and seek professional advice if you are unexperienced.
ACHTUNG! Dieses ferngesteuerte Modell ist KEIN Spielzeug! Es ist für fortgeschrittene Modellflugpiloten bestimmt,
die ausreichende Erfahrung im Umgang mit derartigen Modellen besitzen Bei unsachgemäßer Verwendung kann
hoher Personen- und/oder Sachschaden entstehen. Fragen Sie in einem Modellbauverein in Ihrer Nähe um
professionelle Unterstützung, wenn Sie Hilfe im Bau und Betrieb benötigen. Der Zusammenbau dieses Modells ist
durch die vielen Abbildungen selbsterklärend und ist für fortgeschrittene, erfahrene Modellbauer bestimmt.
VQA0361
1580mm
1160mm
7.5cc 2-T / 11cc 4-T
5 Kanal / 5 Servos

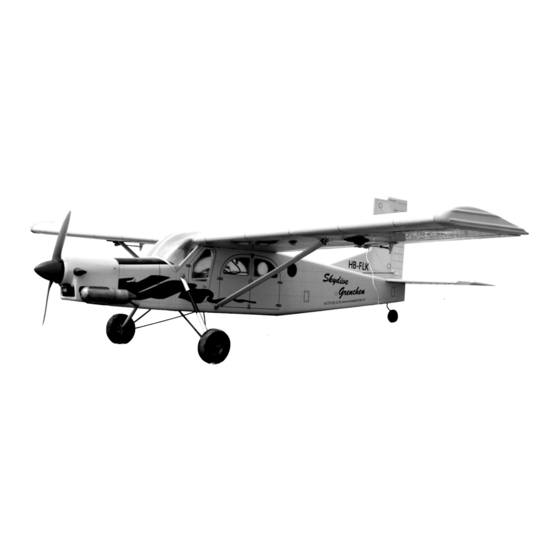

PILATUS PORTER
SPECIFICATIONS
Wingspan
Length
Electric Motor
870 Watt (PULSAR 60)
Glow Engine
Radio
5 Channel / 5 Servos
PC-6
46 Class
(2T engine)
52 Class
(4T engine)
Or Electric equivalent
1580mm
1160mm
.46 2-T / .70 4-T
VQA037Y
VQA036W
Werbung
Verwandte Anleitungen für VQ Models PILATUS PORTER PC-6
Inhaltszusammenfassung für VQ Models PILATUS PORTER PC-6
- Seite 1 INSTRUCTION MANUAL PC-6 MONTAGEANLEITUNG Radio control model / R/C Flugmodel PILATUS PORTER VQA037Y VQA0371 VQA036W 46 Class (2T engine) VQA0361 52 Class (4T engine) Or Electric equivalent SPECIFICATIONS TECHNISCHE DATEN Wingspan 1580mm Spannweiter 1580mm Length 1160mm Lange 1160mm Electric Motor 870 Watt (PULSAR 60) Elektroantrieb 870 Watt (PULSAR 60)
- Seite 2 REQUIRED FOR OPERATION (Purchase separately) BENOTIGTE KOMPONENTEN (Nicht im Lieferumfang enthalten) Propeller 11x8 for electric motor / 11x6 for glow engine Luftschraube 11x8 fur Elektromotor / 11x6 fur Verbrennungsmotor Extension cord Servoverlangerungskabel Brushless Motor Minimum 5 channel radio PICHLER BOOST 40 for airplane Brushless ESC Minimum 5 Kanal...
- Seite 3 1- Wing Joiner / Flachenverbinder 3mm plywood brace Tragflächenverbinder 6mm plywood Tragflächenverbinder 1-Trial fit each part before gluing . Be certain that there are no gaps. If the parts will join, but with a gaps, sand or trim the parts a little at a time until the parts meet exactly with no gaps.
- Seite 4 / Fläche 4- Joining the wing 1-Trial fit each part before gluing . Be certain that there are no gaps. If the parts will join, Die Teile probehalber zusammenstecken but with a gaps, sand or trim the parts a little und ggf.
-
Seite 5: Front View
6- Engine - Engine mount / Motorträger - Motoreinbau 3x20mm screw 4x15mm screw ....4 ....4 3mm nut Blind-nut Pull the transparent sticker .....4 .....4 to open the hatch. 3mm washer 4mm washer .....4 .....4 In case of 4T engine Align the mark on both mounts with the center mark on the fire-wall Motorträger... - Seite 6 7- Engine - Engine mount / Motorträger - Motoreinbau In case of 2T engine In case of 4T engine Align the mark on both mounts Zweitaktmotoren Viertaktmotoren with the center mark on the fire-wall A’ Engine mount Motorträger Align the engine center with fire-wall marked line (A=A’) FRONT VIEW 8- Fuel tank / Kraftstofftank...
- Seite 7 FRONT-VIEW Plywood motor mounting plate (2pcs) 9- Brushless Motor Vorderansicht Sperrholztrager Platten (2 St.) Sperrholztrager Platten zusammenkleben, wie gezeigt ausrichten und Locher bohren. Motor nach untenstehendem Schema einbauen. Fur optimale Leistung empfehlen wir folgende Komponenten: -Brushless-Motor PICHLER BOOST 40 -Brushless Regler PICHLER ESC-60 5/32”...
- Seite 8 10- Cowling / M otorhaube 3x8mm screw Blechschraube ....4 1.5mm 2 mm Falls ein Verbrennungsmotor eingebaut wird mu die Motorhaube entsprechend dem Zylinder ausgeschnitten werden. Trim the cowling so it will match your engine 11- Linkage / Anlenkungen 3mm set Screw Madenschraube M3 Receiver and battery Linkage Stopper set...
- Seite 9 12- Landing gear / Fahrwerk 3x12mm screw / Schraube ..........2 Spring ............2 Main landing gear (4mm)....2 Hauptfahrwerk Landing gear (2.5mm)......2 Fahrwerksdraht Aluminum tube 13- Landing gear / Fahrwerk 3x12mm screw Stopper (metal) ......10 ......2 Nylon strap 3mm set screw Kunststoffstreifen Collar Stellring ......4...
- Seite 10 14- Tail gear / Heckspornrad FUSELAGE - REAR - BOTTOM VIEW 3x15mm screw ....4 Washer .....4 SIDE VIEW .....4 BOTTOM FUSELAGE - TOP-VIEW 15- Horizontal Tail / Hohenruder AUFSICHT Cut away only the film on the bottom of the horizontal stabilizer Bespannfolie an den Klebestellen vorsichtig entfernen.
- Seite 11 17- Rudder / Ruderinstallation Plastic control horn and back plate ..1 2x12mm screw ...2 2x12mm screw 2 mm 18- Linkage / Ruderanlenkung Elevator servo / Hohenruder servo Rudder servo / Seitenruder servo FUSELAGE - REAR - BOTTOM VIEW / UNTERSICHT 19- Hatch...
- Seite 12 20- Hatch Spornrad 30mm 2x12mm screw / schraube ....4 2mm ID collar 2x12mm screw Collar / Gewindestift Gewindestift ....2 21- Wing installation / Flachenbefestigung 3x3mm set screw Linkage Stopper set .....4 6x38 Nylon screw ..2 Aileron 22- Balance / Schwerpunkt 10mm 10mm Querruderausschlag...
- Seite 13 23- Decoration / Aufkleber Sticker Sticker YELLOW SCHEME VQA037Y Sticker YELLOW SCHEME VQA037Y Sticker Antenna (plywood) Sticker Sticker VQA037Y / VQA037W / VQA0371 WHITE SCHEME VQA037W VQA037Y / VQA037W / VQA0371 Note: Cut out the stickers and apply them in the proper area. Do not peel the backing paper off all at once. Peel off one corner of the backing and cut off with scissors.
- Seite 14 24- Decor / Aufkleber Sticker VQA0371 BIRD VERSION VQA0371 Sticker 25- Decor / Aufkleber SWISS VERSION VQA0362 Sticker...
- Seite 15 WARNING Joining the wing / Fläche WARNING: Securely glue together, if coming of during flights, you lose control of your plane which lead to accidents. Fuhren Sie die Verkiebungen mit gro ter Sorgfalt aus. Cut away only the cover before glue the wing together ( Steep 4 ) Cut away only the cover before glue the wing together...
- Seite 16 IMPORTANT: Please do not clean your model with pure alcohol, only use liquid soap with water or use glass cleaner to clean on surface of your model to keep the colour not fade. BEFORE FLYING CHECK EVERYTHING Before each flight, inspect the airplane for any loose parts. Check the hinges, make sure the pushrods are still firmly attached, and check the engine mounting bolts.
