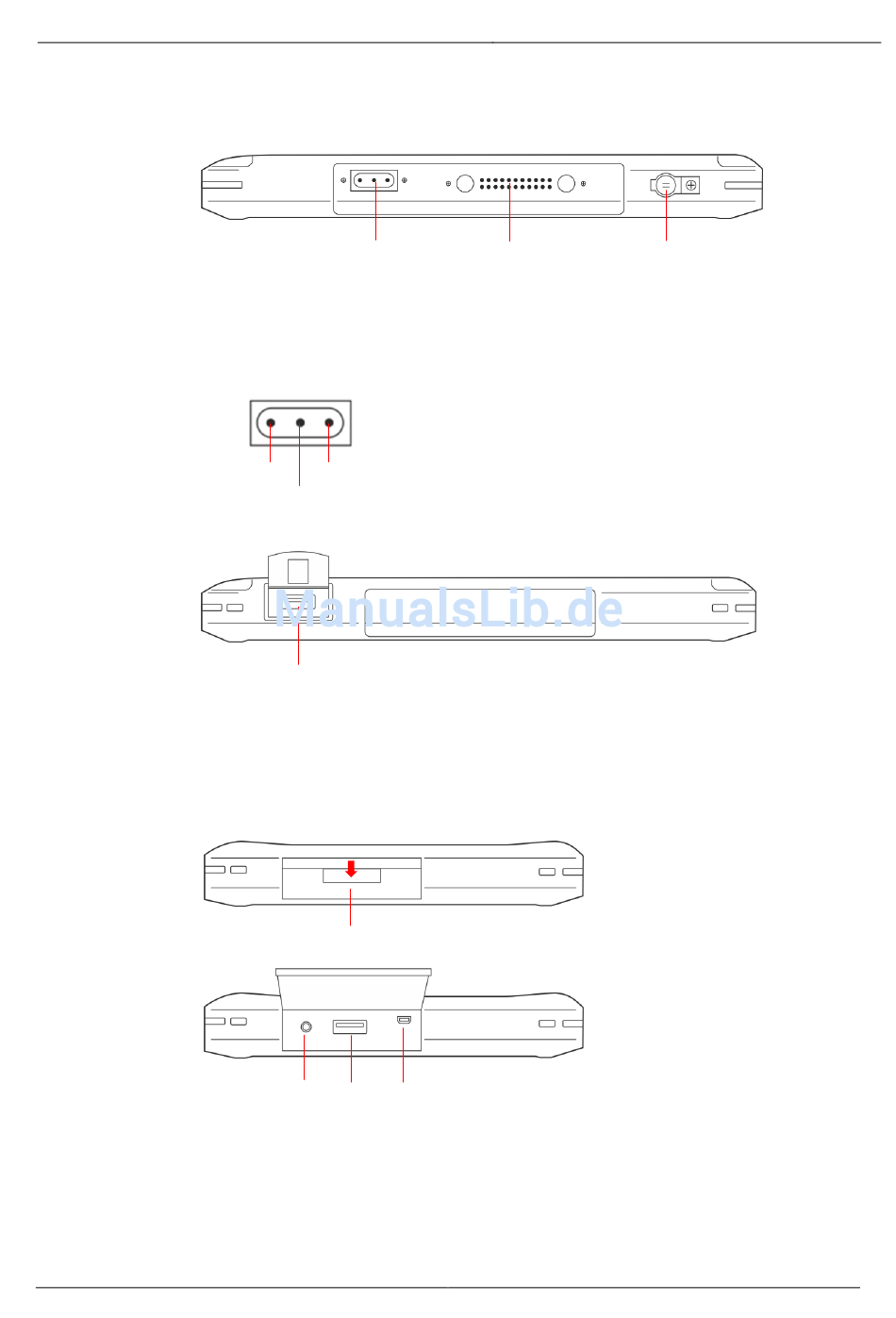

Lado inferior

Ilustr. 1-3
1 Conexión a la red, conexión de la fuente de alimentación externa
2 Conexión del replicador de puertos (opcional)
3 La conexión de la antena, enruta la señal de antena de la antena GPS/WLAN/WWAN al
replicador de puertos (opcional).

Lado superior

Ilustr. 1-4
1 Ranura para tarjeta Micro SD
Lado derecho
Ilustr. 1-5
1 Tapa abatible, presionar la pestaña hacia abajo para abrir, ver la flecha
2 Conexión de audio, (no la utiliza AVL DiTEST XDS 1000)
3 Puerto USB 3.0
4 Puerto HDMI micro, (no lo utiliza AVL DiTEST XDS 1000)
48
1 3
WWAN GPS
WLAN
1
1
2
3 4
AVL DiTEST MDS 185 NG
2
1
Manual de usuario
