LEDIMAX LX-R403RF Bedienungsanleitung

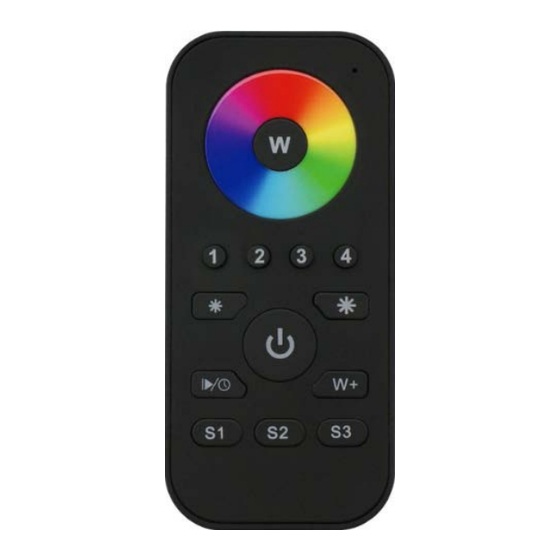

RGBW Touch Funk Fernbedienung
mit Touch-Wheel
-LX-R403RF
Technische Daten
Spannungsversorgung:
Betriebstemperatur:
Lizenzfreie Funkfrequenz:
Abmessungen:
RGBW Funk Empfänger
Erhältlich als:
- LX-4443RF Empfänger für Funk Fernbedienung 12V-36V 4x4A
- LX-4473RF Empfänger für Funk Fernbedienung 12V-24V 4x7A
- LX-44A3RF Empfänger für Funk Fernbedienung 12V-36V 4x350mA
- LX-44B3RF Empfänger für Funk Fernbedienung 12V-36V 4x700mA
Technische Daten RGBW Funk Empfänger
Eingangsspannung:
Maximale Gesamtbelastung:
Betriebstemperatur:
Abmessungen:
3x AAA LR03 Batterie 1,5V
-10° C bis +60° C
868 MHz
L120 x B55 x H17 mm
12V DC - 36V DC
je nach Ausführung
4 x 4A
12V-132W/24V-150W/36V-150W
4 x 7A
12V-240W/24V-320W
4 x 350mA
12V-16,8 W/36V-50,4W
4 x 700mA
12V-33,6W/36V-100,8W
-20° C bis +50° C, TC
LX-4443RF
L178 x B46 x H18 mm
LX-44A3RF
L178 x B46 x H18 mm
LX-44B3RF
L178 x B46 x H18 mm
LX-4473RF
L168 x B58 x H28 mm
1
LEDIMAX
®
Bedienungsanleitung
Version 1.3
Verwandte Anleitungen für LEDIMAX LX-R403RF
Inhaltszusammenfassung für LEDIMAX LX-R403RF
- Seite 1 LEDIMAX ® RGBW Touch Funk Fernbedienung mit Touch-Wheel Bedienungsanleitung -LX-R403RF Technische Daten Spannungsversorgung: 3x AAA LR03 Batterie 1,5V Betriebstemperatur: -10° C bis +60° C Lizenzfreie Funkfrequenz: 868 MHz Abmessungen: L120 x B55 x H17 mm RGBW Funk Empfänger Erhältlich als: - LX-4443RF Empfänger für Funk Fernbedienung 12V-36V 4x4A...
- Seite 2 Eigenschaften RGBW Touch Funk Fernbedienung Mit der RGB Touch Funk Fernbedienung können sie bis zu 30 Empfänger in einem Umkreis bis ca. 30m Freifeld gleichzeitig oder einzeln ansteuern. Pro Zone können Sie mehrere Empfänger ansteuern und im Mastermodus synchronisieren. Sie können auswählen, aus •...
- Seite 3 Programmiertaste Jumper Slave Anschlussterminal für LEDs Jumper Master 12-36 VDC Eingang Bedienungsanleitung Einschalten der RGBW Touch Funk Fernbedienung Legen Sie die Batterien (3x AAA) in die RGBW Touch Funk Fernbedienung ein. Achten Sie dabei auf die richtige Polarität. Durch drücken der EIN/AUS Taste wird das Gerät ein- bzw. ausgeschaltet. Wird keine weitere Funktion mit der Fernbedienung gewählt, schaltet diese nach 10Sek.
- Seite 4 Farbauswahl mit Touch-Wheel • Schalten Sie die RGBW Touch Funk Fernbedienung mit der Ein/ Aus Taste ein • Wählen Sie die Ziffer der gewünschten Zone (1-4), ansonsten wird die letzte Einstellung übernommen • Streichen Sie mit dem Finger über das Touch-Wheel und wählen Sie die gewünschte Farbe aus.
- Seite 5 Mehrere RGBW Funk Empfänger verwenden Werden mehrere Funk- Empfänger mit gleichem Kanal mit einem Farbablaufprogramm gesteuert, so kann es nach längerem Betrieb aufgrund von Toleranzen zu zeitlichen Abweichungen beim Farbablauf kommen. In diesem Fall muss ein Funk- Empfänger als Master programmiert werden, die übrigen Funk-Empfänger als Slaves (siehe unten).
-
