LEDIMAX LX-R403-RF Kurzbedienungsanleitung

RGBW-Funkfernbedienung LX-R403-RF
Kurzbedienungsanleitung
Funktionen
Weiß / Kanal 4:
kurz an/aus und
lang ->Helligkeit
ändern
RGB-Helligkeit -
Ein/aus aller Zonen
Wiedergabe/Pause
der 10 Effekte.
Drücken und Halten
zum Beschleunigen
oder Verlangsamen
des Effekts.

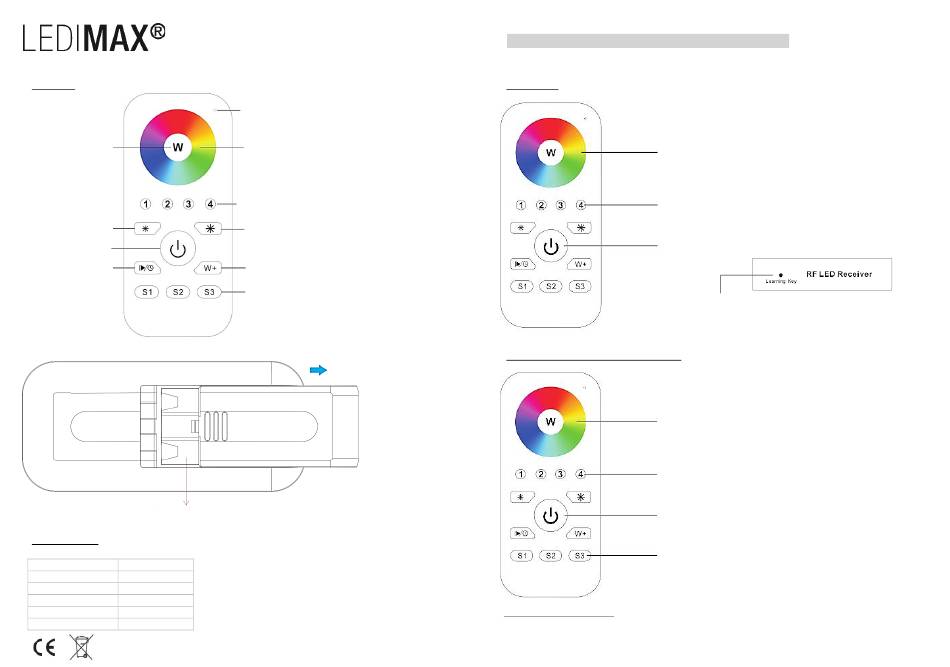

Abb. Muster - Vorderseite
Rückseite
4,5V (3xAAA Batterie)
Technische Daten
Ausgang RF-Signal
Funkfrequenz 868 MHz
Batterie 4,5V (3xAAA)
Temperaturbereich 0°C - +40°C
Luftfeuchtigkeit 8% - 80%
Abmessungen 120x55x17mm
LED-Anzeige
Farbrad
Auswahl der Zonen 1-4
RGB-Helligkeit +
Umschalten von CW, NW, WW
und weiß RGB-Mix, Doppelklick
RGB-Kanäle ausschalten
Drücken und halten, um zu
speichern. Gespeicherte
Farben abrufen.
• Steuert 4 Zonen
• RGBW-Farbsteuerung
• Schnelle und präzise RGB-Steuerung
• 1 Controller kann mit 8 verschiedenen
Fernbedienungen gekoppelt werden
• IP20
Wichtig! Lesen Sie die Bedienungsanleitung sorgfältig durch!
Anlernmodus
Schritt 3: Drücken Sie entweder den "Learning Key" Knopf einmal
kurz oder schalten Sie den Funk-Empfänger dreimal hintereinander
ein, um ihn in den Anlernmodus zu versetzen. Dabei wird der
Empfänger auf die Signale des Senders eingestellt.
Speichern von Farbe/Szene/Farbwechselmodi
Sicherheits- & Warnhinweise
• Dieses Gerät enthält Alkali-Mangan (AlMn) AAA-Batterien, die ordnungsgemäß gelagert und entsorgt werden
müssen.
• Setzen Sie das Gerät NICHT der Feuchtigkeit aus.
Schritt 1: Verkabeln Sie den Funk-Empfänger entsprechend dem
Schaltplan (beachten Sie die Anleitung des Funk-Empfängers, den Sie
mit der Fernbedienung verbinden möchten).
Schritt 5: Berühren Sie das Farbrad, um den Funk-Empfänger mit
den LED-Leuchten zu verbinden. Wenn der Empfänger erfolgreich
verbunden wurde, flackern die Leuchten kurz auf.
Schritt 4: Bitte wählen Sie die Nummer der Zone aus, die Sie steuern
möchten (1-4).
Schritt 2: Drücken Sie die Taste ON/OFF, um die
Fernbedienung einzuschalten. Die blaue LED-Anzeige blinkt
kurz auf.
Schritt 3: Szene erstellen - wählen Sie Farbe, Helligkeit oder
Farbwechselmodi, um die gewünschte Szene zu erstellen.
Schritt 2: Wählen Sie für Ihre Szene eine oder mehrere angelernte
Zonen aus.
Schritt 1: Drücken Sie die Taste ON/OFF, um die
Fernbedienung einzuschalten. Die blaue LED-Anzeige
blinkt kurz auf.
Schritt 4: Szene speichern - Drücken und Halten Sie eine beliebige
Szenentaste S1-S3 und lassen Sie die damit verbundenen LED-
Leuchten des Funk-Empfängers einmal aufblitzen. Dadurch wird
signalisiert, dass die Farbe/Szene erfolgreich gespeichert wurde.
