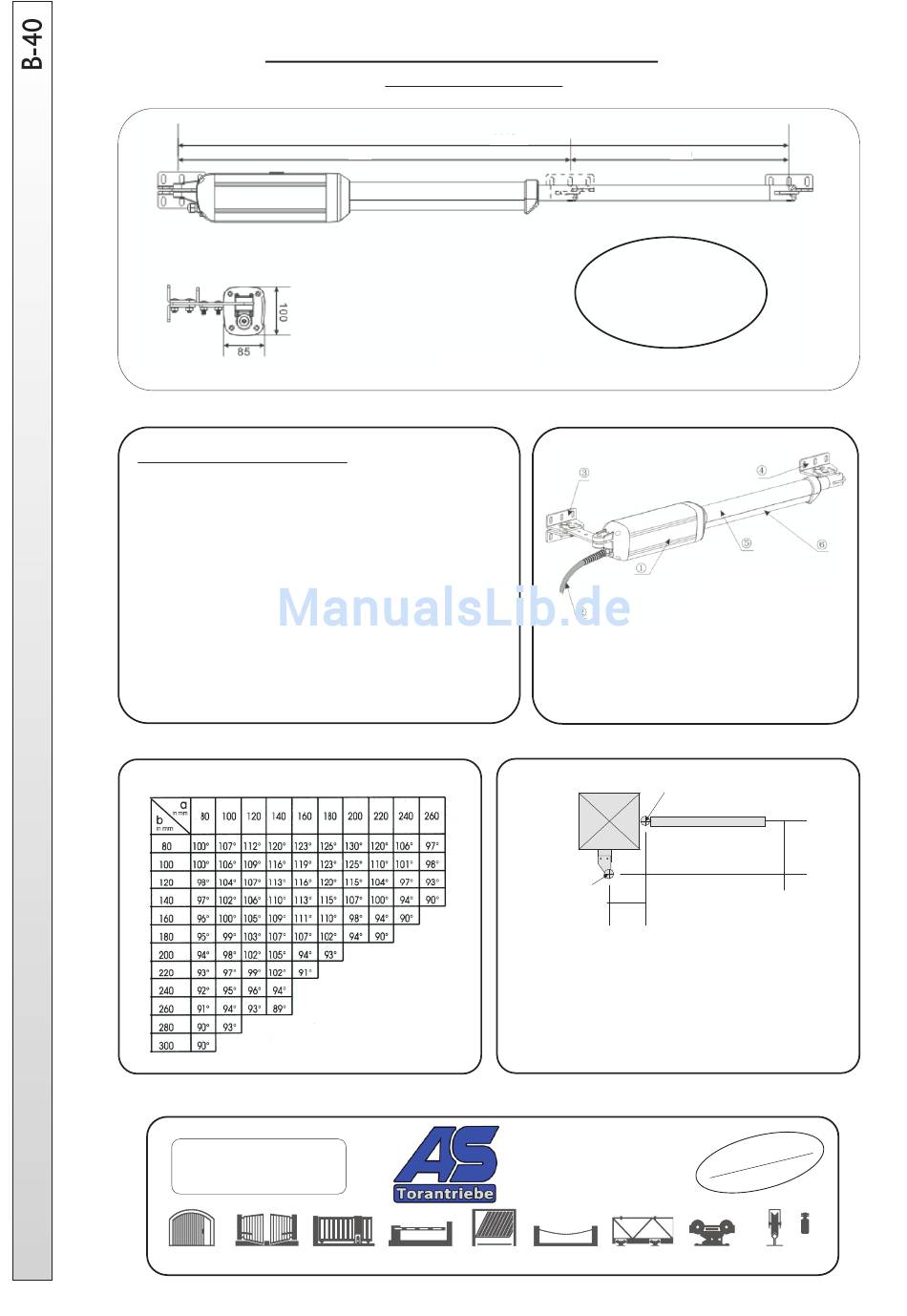

Drehtorantrieb B-40
Technische Daten B-40:
Netzspannung Motorsteuerung
Betriebsspannung der Antriebe
Leistung
Öffnungszeit bei 90°
Arbeitshub
max Flügellänge
max Flügelgewicht
Antriebsgewicht
Geräuschentwicklung
Montagemaße BS-40
Unsere Technik - Hotline
erreichen Sie direkt unter:
09076/958152
Rundschiebe-
Dreh-
Torantriebe
Torantriebe
Motorsteuerung SB-15
1320
890
230 V
24 V
70 W
ca 21 sec.
ca. 430 mm
6,0 m
250 kg
7,0 kg
< 40 db.
Schiebe-
Torschranken
Garagen-
Torantriebe
Torantriebe
430
24 V
1 - Antrieb B-40
2 - Motorleitung
3 - Antriebsbefestigung (Säule)
4 - Antriebsbefestigung (Tor)
5 - Spindel
6 - Endschalter verstellbar
Drehpunkt Tor
Drehpunkt
Antrieb
a
Achtung: der Antrieb darf in sich
nicht auf Festanschlag auffahren.
