Achtung!
B
itte beachten Sie die Anweisungen
und Warnhinweise dieser Monta-
geanleitung!
Bei unsachgemäßer Behandlung und
falschem Einbau der VortexPower
Source
®
kann erheblicher Schaden entstehen und
es erlischt jeglicher Garantieanspruch.
Fachgerechte Montage
Warnhinweis: Die VortexPower
Source darf nur von Sanitärinstal-
lateuren gemäss dieser Monta-
geanleitung montiert werden!
Bei Fragen hierzu wenden Sie sich bitte an
unseren Kundendienst: +41 44 5152380
Dimensionierung der
Installation
D
ie VortexPower
®
Source ist für Ein-bis
Zweifamilienhäuser mit normalem
Wasserverbrauch konzipiert und
konstruiert.
Die maximale Durchl ussmenge pro Minute
beträgt 70 Liter, die ideale Durchl ussmenge
pro Tag liegt bei 1.000 Liter - dies entspricht
etwa 7 - 8 Personen mit durchschnittlichem
Wasserverbrauch.
Zu große Durchl ussmengen können zu vor-
zeitigem Verschleiß und damit dem Erlöschen
des Garantieanspruchs führen!
Falls Sie größere Objekte oder industrielle
Anlagen vor Kalkablagerungen schützen
möchten, können unter gewissen Vorausset-
zungen mehrere Source kombiniert werden.
Bitte wenden Sie sich mit diesbezüglichen
Anfragen gerne an uns.
Fliessrichtung und
Positionierung
V
erwechseln Sie auf keinen Fall die
Ausrichtung und Durchl ussrichtung
der VortexPower
®
Source!

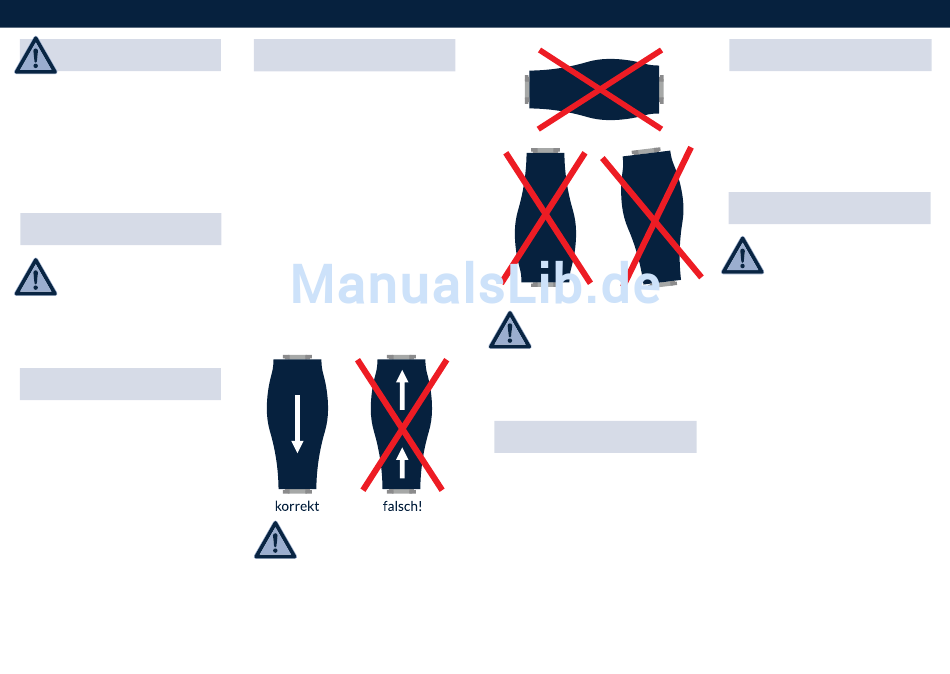

Zur Aufrechterhaltung der korrekten Funkti-
on muss die Source senkrecht montiert wer-
den, wie abgebildet.
Der größere stirnseitige Durchmesser (127
mm) muß oben liegen und kennzeichnet die
Eingangsseite der Source.
Der kleinere stirnseitige Durchmesser
(100mm) der Source muss nach unten weisen
und bildet die Ausgangsseite der Source.
®
Der Einbau schräg, quer oder auf dem Kopf
stehend oder gegen die Flussrichtung redu-
ziert die Wirkung gravierend und führt zu
vorzeitigem Verschleiß sowie dem Erlöschen
des Garantieanspruchs!
Auf korrekte Fließrichtung
und Ausrichtung achten!
Durchmesser 127 mm:
Einstrom - oben!
Durchmesser 100 mm:
Austritt - unten
Auch eine Schräglage von
nur wenigen Grad führt zu
Funktions- und Garantie-
verlust!
Einbauort
D
ie VortexPower
Source wird in der
®
Hausinstallation idealerweise in der
Nähe des Zul usses von außen nach
dem Wasserzähler, dem Druckminderer
und dem Fein-/Partikeli lter montiert.
Falls die Wand größere Unebenheiten auf-
weisen sollte, muss der Verputz ausgeglichen
oder ein Brett zwischenmontiert werden.
Schutz vor UV-Strahlung
D
ie VortexPower
®
Source darf nur in
geschlossenen Räumen montiert wer-
den und sollte keinem direkten Son-
nenlicht ausgesetzt werden. UV-Licht kann
zu einer Beeinträchtigung der Stabilität des
Kunststoffgehäuses und zum Bersten oder
anderen Funktionseinbußen führen.
Einbau eines Feinfi lters
Achtung! Die VortexPower
®
Source darf nur mit einem direkt
vorgeschalteten Partikel-Fein-
fi lter (90µ) betrieben werden.
Die VortexPower
Source hat in ihrem In-
®
neren Feinsiebe mit einer Maschenweite
von 0,15 mm, die unbedingt vor Rohrabla-
gerungen und Schmutzpartikeln geschützt
werden müssen, um die einwandfreie Funkti-
on aufrechtzuerhalten. Ohne diesen Schutz
können die feinen Strukturen in ihrem Inne-
ren zerstört werden.
Dies führt zu Funktionsbeeinträchtigungen
und zum Garantieverlust.
Daher muß unmittelbar vor der Source ein
hochwertiger Partikeli lter (Filterfeinheit
90µm) montiert werden.
Vorhandene Filter sind auf ihre Funktion hin
zu überprüfen. Bestehende Filterkartuschen
sind bei Einbau der Source grundsätzlich zu
wechseln. Halten Sie die vom Hersteller vor-
gegebenen Wechselintervalle für die Partikel-
i lterkartuschen unbedingt ein.
Achten Sie auf ausreichende Dimensio-
nierung des Vori lters. Bedenken Sie, dass
sowohl Filter als auch Source die Durchl uss-
menge reduzieren!
