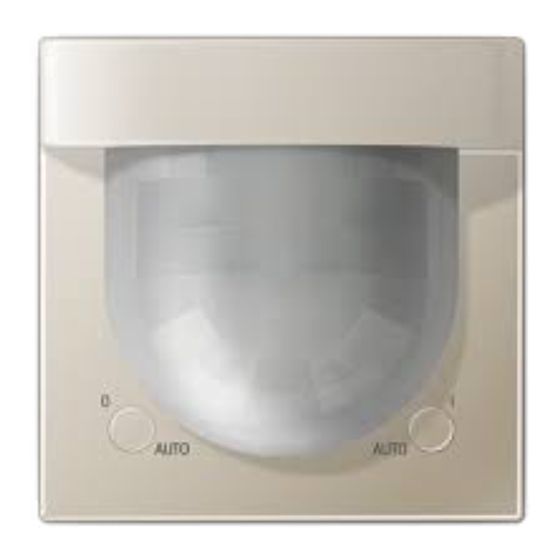

Automatikschalter Universal / Standard 2,20 m
Automatikschalter Universal 2,20 m
Art.-Nr. : ..3281-1..
Automatikschalter Standard 2,20 m
Art.-Nr. : ..3281..
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Vorsicht. Sensoren können durch hohe Wärmestrahlung beschädigt werden. Direkte
Sonneneinstrahlung in das Sensorfenster vermeiden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
32597103
j0082597103
Bild 1: Geräteaufbau
1/9
30.05.2017
Werbung
Verwandte Anleitungen für Jung ..3281-1 Serie
Inhaltszusammenfassung für Jung ..3281-1 Serie
- Seite 1 Automatikschalter Universal / Standard 2,20 m Automatikschalter Universal 2,20 m Art.-Nr. : ..3281-1.. Automatikschalter Standard 2,20 m Art.-Nr. : ..3281.. Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
- Seite 2 Automatikschalter Universal / Standard 2,20 m Bild 2: Einsteller Sens. (Rückseite) (1) Busankoppler 3 (Zubehör) (2) Rahmen (3) Bewegungsmelder (4) Sensorfenster (5) Taste O / AUTO (6) Taste I / AUTO (7) Einsteller Sens. 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
-
Seite 3: Bedienung
Automatikschalter Universal / Standard 2,20 m 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z. B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung 4 Bedienung Licht manuell einschalten Taste AUTO / I betätigen. Licht manuell ausschalten Taste O / AUTO betätigen. - Seite 4 Automatikschalter Universal / Standard 2,20 m ¿ Für Funktionsblock 1 wird Erfassung einer Bewegung gesendet. Der Automatikbetrieb wird verlassen. Á Für Funktionsblock 1 wird Ende einer Bewegung gesendet. Der Automatikbetrieb wird verlassen. À Für Funktionsblock 1 wird der Automatikbetrieb wieder aktiviert. Der ON-Zustand wird erst nach einer erneuten Bewegungserfassung verlassen.
-
Seite 5: Informationen Für Elektrofachkräfte
Automatikschalter Universal / Standard 2,20 m Empfindlichkeit um eine Stufe erhöhen: Taste ´ betätigen. Empfindlichkeit um eine Stufe reduzieren: Taste ² betätigen. Eingestellte Empfindlichkeit wieder aufrufen: Taste ³ betätigen. i Die manuelle Korrektur der Empfindlichkeit durch den Einsteller Sens. (7) wird durch die IR-Fernbedienung überschrieben und umgekehrt. - Seite 6 Automatikschalter Universal / Standard 2,20 m Bild 5: Reichweite bei tangentialer Bewegungsrichtung, Einbauhöhe 2,20 m Bild 6: Reichweite bei radialer Bewegungsrichtung, Einbauhöhe 2,20 m 32597103 30.05.2017 j0082597103...
- Seite 7 Automatikschalter Universal / Standard 2,20 m Bild 7: Reichweite bei tangentialer Bewegungsrichtung, Einbauhöhe 1,10 m Bild 8: Reichweite bei radialer Bewegungsrichtung, Einbauhöhe 1,10 m Montageort auswählen Vibrationsfreien Montageort wählen. Vibrationen können zu ungewollten Schaltungen führen. Für optimale Reichweite Montageort quer zur Bewegungsrichtung auswählen. Störquellen im Erfassungsbereich vermeiden.
-
Seite 8: Gewährleistung
Automatikschalter Universal / Standard 2,20 m Die rote LED erlischt. Gerät mit physikalischer Adresse beschriften. Applikationsprogramm in das Gerät laden. i Bei aktiver Temperaturmessung (Version "Universal"): Temperaturmessung abgleichen. Erfassungsbereich testen Bei Haupt- und Nebenstellen die Erfassungsbereiche einzeln prüfen. Voraussetzung: Das Gerät ist montiert und angeschlossen. Die physikalische Adresse ist geladen. - Seite 9 Automatikschalter Universal / Standard 2,20 m ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 32597103 30.05.2017 j0082597103...
