Funk-Management
Funk-Präsenzmelder
Funk-Präsenzmelder
Art.-Nr.: FPM 360 WW
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Not-Ruf.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

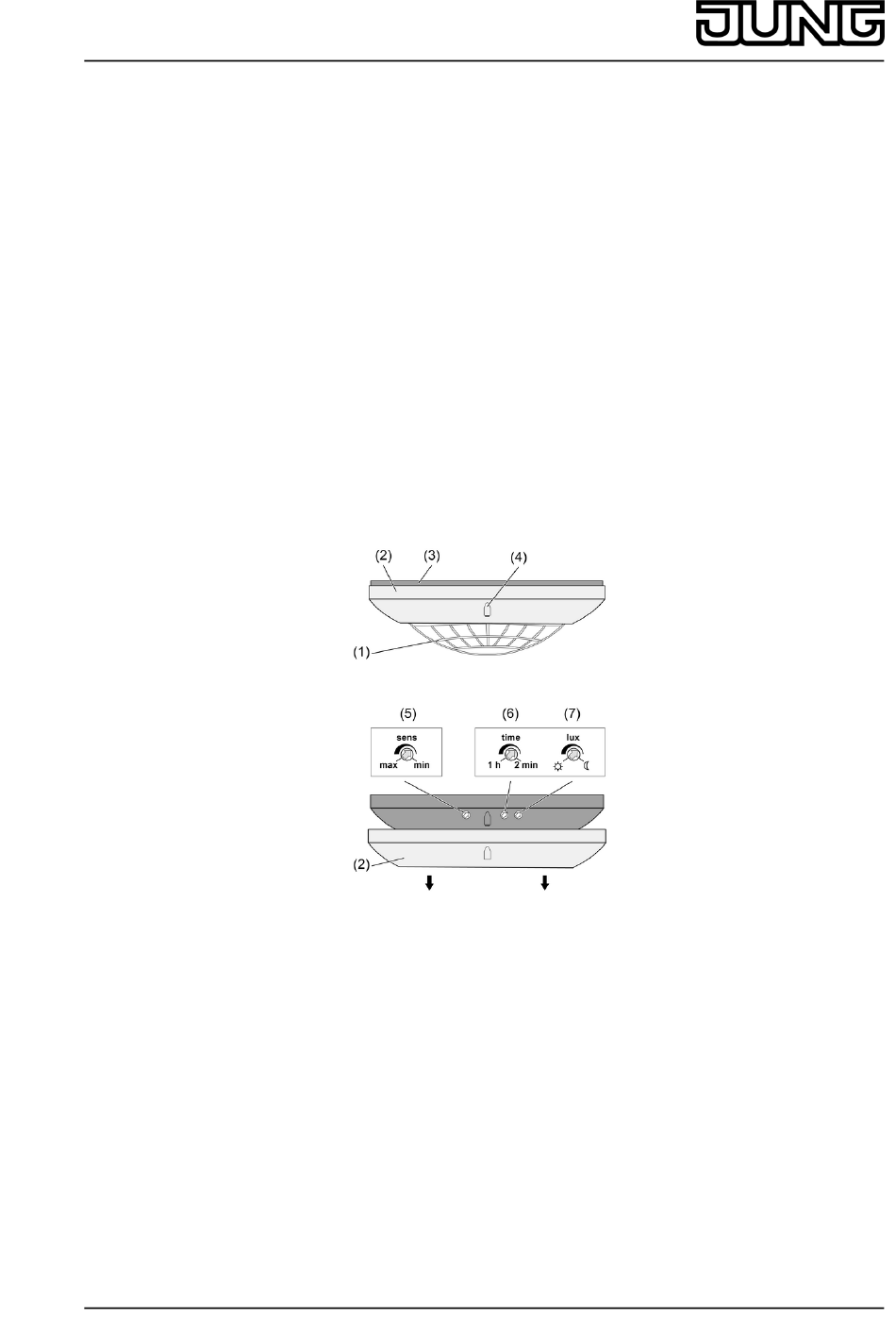

2 Geräteaufbau
(1) Sensorfenster mit darunterliegender LED
(2) Zierring
(3) Bodenplatte
(4) Taste
(5) Einsteller Empfindlichkeit
(6) Einsteller Ausschaltverzögerung
(7) Einsteller Helligkeits-Sollwert
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
32536623
J:0082536623
Bild 1
1/15
29.07.2010
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung FPM 360 WW

Inhaltszusammenfassung für Jung FPM 360 WW

  • Seite 1 Funk-Management Funk-Präsenzmelder Funk-Präsenzmelder Art.-Nr.: FPM 360 WW Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Explosionsgefahr! Batterien nicht ins Feuer werfen. Explosionsgefahr! Batterien nicht wieder aufladen.

  • Seite 2: Bedienung

    Funk-Management Funk-Präsenzmelder Die Konformitätserklärung steht auf unserer Internet-Seite. Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen Gegebenheiten ab. Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden. Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung...
  • Seite 3 Funk-Management Funk-Präsenzmelder Ausschaltverzögerung neu. Der Dimmaktor führt in Abhängigkeit des Helligkeits-Sollwertes eine Konstantlichtregelung durch. Die Beleuchtung wird in folgenden Fällen ausgeschaltet: Nach Ablauf der einstellbaren Ausschaltverzögerung. Bei hoher Umgebungshelligkeit. Wenn bei minimaler Dimmstufe für 15 Minuten der Helligkeits-Sollwertes um mehr als 40 % überschritten wird. Die Ausschaltverzögerung wird bei jeder Bewegungserkennung neu gestartet.
  • Seite 4 Funk-Management Funk-Präsenzmelder Bild 3 Mit Funk-Handsender: Kanalgruppe C auswählen und anschließend Kanaltaste 8 (/\ oder \/) länger 1 Sekunde betätigen (Bild 3). Zur Bestätigung der Sollwert-Änderung leuchtet die LED am Dimmaktor für ca. 1 Sekunde. i Ein Klebe-Etikett für den Funk-Handsender Komfort mit den voreingestellten Funktionen der Lichtregelung ist im Lieferumfang enthalten.

  • Seite 5: Lichtregelung Mit Schaltaktor

    Funk-Management Funk-Präsenzmelder 4.2 Lichtregelung mit Schaltaktor Der Präsenzmelder schaltet bei Unterschreitung eines einstellbaren Helligkeits-Sollwertes und bei Bewegungserkennung den eingelernten Schaltaktor für die Dauer der eingestellten Ausschaltverzögerung ein. Jede weitere Bewegungserkennung startet die Ausschaltverzögerung neu. Der Schaltaktor führt in Abhängigkeit des Helligkeits-Sollwertes eine 2-Punkt-Lichtregelung durch.

  • Seite 6: Informationen Für Elektrofachkräfte

    Funk-Management Funk-Präsenzmelder i Die Master-Dimm-Taste befindet sich beim Funk-Handsender Komfort unterhalb der 5 Lichtszenentasten. Die Master-Dimm-Taste des Handsenders wirkt auf alle Aktoren, die an der zuletzt aufgerufenen Lichtszene beteiligt sind. i Beim Funk-Wandsender hat die Kanaltaste 4+ und 4- die Master-Dimm-Funktionalität, wenn mindestens eine der anderen Tasten auf Lichtszenenbetrieb eingestellt ist.
  • Seite 7 Funk-Management Funk-Präsenzmelder Diese Angaben beziehen sich auf eine Montage an der Decke bei einer Montagehöhe von 2,5 m. Bei Montagehöhen über 2,5 m vergrößert sich der Erfassungsbereich, gleichzeitig reduzieren sich Erfassungsdichte und Empfindlichkeit. i Mit der Aufsteckblende kann der Erfassungsbereich eingeschränkt werden, z. B. um Störquellen auszublenden.
  • Seite 8 Funk-Management Funk-Präsenzmelder Bild 7 Den Präsenzmelder ca. 45° im Uhrzeigersinn drehen, um ihn von der Bodenplatte zu lösen (Bild 7). Alte Batterien entnehmen. Bild 8 i Nach Einlegen der Batterien sendet das Gerät zunächst für ca. 30 Sekunden Lerntelegramme. Während dieser Zeit darf sich kein Aktor im Programmiermodus befinden.
  • Seite 9 Funk-Management Funk-Präsenzmelder 5.2 Inbetriebnahme Präsenzmelder in Funkempfänger einlernen Der Präsenzmelder darf zur Lichtregelung nur in genau einen Empfänger eingelernt werden. Der Einlernvorgang führt ausschließlich im Empfänger zu einer Zuordnung. Beim Einlernen eines Präsenzmelders ist die Empfindlichkeit des Empfängers auf ca. 5 m reduziert.
  • Seite 10 Funk-Management Funk-Präsenzmelder Bild 10: Einsteller Zierring (2) vom Präsenzmelder abziehen (Bild 10). Mit dem Einsteller sens (5) ist die Empfindlichkeit des Sensors zwischen maximaler und minimaler Empfindlichkeit einstellbar. i Bei minimaler Empfindlichkeit löst der Präsenzmelder nicht aus. Mit dem Einsteller time (6) ist die Ausschaltverzögerung zwischen ca. 2 Minuten und 1 Stunde einstellbar.
  • Seite 11 Funk-Management Funk-Präsenzmelder Bild 11 Präsenzmelder muss im Empfänger gelernt sein. Um den Lichtregelungstest-Modus zu aktivieren, Taste (4) mindestens 1 Sekunde betätigen (Bild 11). Lichtregelungstest-Modus wird für ca. 5 Minuten aktiviert. In dieser Zeit blinkt die LED (1) hinter dem Sensorfenster zunächst 10 mal schnell, danach periodisch alle 5 Sekunden. Helligkeits-Sollwert am Präsenzmelder (7) so einstellen, dass das resultierende Helligkeits- Niveau im Raum der gewünschten Helligkeit entspricht bzw.
  • Seite 12 Funk-Management Funk-Präsenzmelder Erfassungsbereich einschränken Bild 12: Aufsteckblende Mit der Aufsteckblende kann der Erfassungsbereich eingeschränkt werden z. B. um Störquellen auszublenden. Blendengröße Erfassungsbereich auf dem Fussboden Komplette Blende Ø ca. 2,2 m Bereich I ausgeschnitten Ø ca. 4 m Bereich I + II ausgeschnitten Ø...

  • Seite 13: Anhang

    Funk-Management Funk-Präsenzmelder Bild 13: Master – Slave i Reihenfolge beachten: Erst den Master-Präsenzmelder einlernen, anschließend die Slave- Präsenzmelder. Am Master-Präsenzmelder den gewünschten Helligkeits-Sollwert einstellen. Dieser Wert gilt für das gesamte System. Master-Präsenzmelder einlernen (siehe Präsenzmelder in Funkempfänger einlernen). i Ist bereits ein Master eingelernt, überschreibt jeder weitere Master den vorherigen, d. h. der vorherige Master wird gelöscht.

  • Seite 14: Hilfe Im Problemfall

    Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
  • Seite 15 Funk-Management Funk-Präsenzmelder ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 D-58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-1 89 E-mail: mail.info@jung.de Internet: www.jung.de www.jung-katalog.de 32536623 15/15 29.07.2010 J:0082536623...
