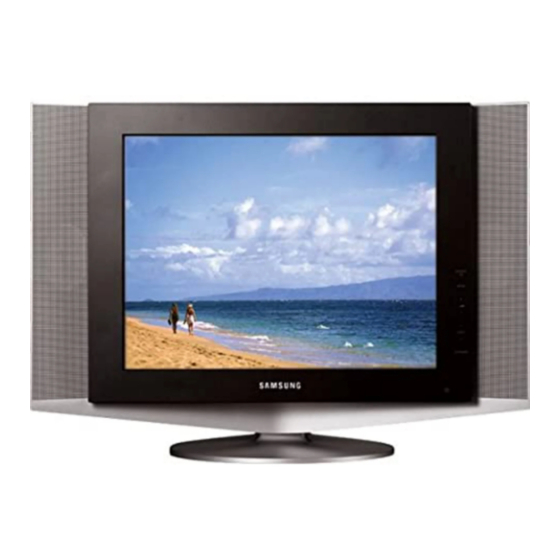

LCD TV LE15S51B LE20S51B Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie zunächst diese Bedienungsanleitung sorgfältig, und bewahren Sie sie auf, damit Sie später darin nachlesen können. BILDSCHIRMMENÜ PC-BILDSCHIRMANZEIGE VIDEOTEXT Produkt registrieren und gewinnen unter www.samsung.com/global/register...
Vorsicht bei Anzeige von Standbildern Ein Standbild kann dauerhafte Schäden am Fernsehbildschirm verursachen. • Digitalfähiges Fernsehgerät: Wenn Sie den Obwohl digitaler Fernsehfunk im Breitbild Normalbildschirmmodus (4:3) wählen, um ein (19:9)-HD-Format übertragen werden muss, digitales SD-Programm anzusehen (und die strahlen manche Sender auch Programme aus, Ausgabe der Settop-Box 480p beträgt).
Seite 3
• Digitales Fernsehgerät mit integriertem Tuner Obwohl digitaler Fernsehfunk im Breitbild (Breitbild): Wenn der Fernseher reguläre (19:9)-HD-Format übertragen werden muss, SD-Fernsehfunksignale empfängt (reguläre strahlen manche Sender auch Programme aus, 480p-Signale). die ursprünglich im Normalbildformat (4:3) produziert wurden, indem sie die Signale •...
Inhalt ORBEREITEN NSCHLIESSEN Bedienfeld...................... Anschlussfeld ....................- An eine Antenne oder ein Kabelfernsehnetz anschließen......- An einen Satellitenreceiver, Videorekorder oder DVD-Player anschließen..- An einen Computer anschließen ............... - An externe AV-Geräte anschließen............- Kopfhörer anschließen................- Einschub für Kensington-Schloss .............. Externe Signalquellen wiedergeben..............
Seite 5
Inhalt INSTELLEN Uhrzeit einstellen................... Automatisches Ausschalten ................Fernseher automatisch ein- und ausschalten ..........ONDERFFUNKTIONEN Anzeigen eines blauen Bildschirms .............. Informationen anzeigen................. IDEOTEXT Videotext-Funktion..................Videotext-Informationen anzeigen..............Seite über Seitennummer anwählen ............. Seite über FLOF anwählen ................Videotext-Seiten speichern ................OMPUTER UNKTIONEN Installation der PC-Software (Unter Windows XP)........
Bedienfeld SOURCE POWER Anzeige eines Menüs mit allen verfügbaren Schaltet das Gerät EIN und AUS. Signalquellen. (TV - AV1 - AV2 - S-Video - PC). LAUTSPRECHERANSCHLUSS Sie können auch die Taste SOURCE( auf der Frontbedienung des Fernsehers zur HEADPHONE Auswahl benutzen. FERNBEDIENUNGSSENSOR MENU Richten Sie die Fernsteuerung auf diesen Punkt am...
Anschlussfeld <LE15S51B> <LE20S51B> optionen Netzeingang SCART Achten Sie beim Anschluss eines Audio- oder Videosystems an Ihr Gerät darauf, dass alle Elemente ausgeschaltet sind. Detaillierte Anweisungen zum Anschließen von externen Geräten und diesbezügliche Sicherheitshinweise finden Sie in der Dokumentation dieser Geräte.
Anschlussfeld An eine Antenne oder ein Kabelfernsehnetz anschließen (modellabhängig) Damit die Fernsehkanäle korrekt empfangen werden, muss der Fernseher an eine der folgenden Quellen angeschlossen sein: - Terrestrische Antenne - Kabelfernsehanschluss - Satellitennetz An einen Satellitenreceiver, Videorekorder oder DVD-Player anschließen - Schließen Sie ein SCART-Kabel an die SCART-Buchse Ihres Satellitenreceivers, Videorekorders oder DVD-Players an.
Anschlussfeld An externe AV-Geräte anschließen - Schließen Sie ein RCA- oder ein S-Video-Kabel an ein geeignetes A/V-Gerät an (z. B. Videorekorder, DVD-Player oder Camcorder). - Verbinden Sie die Eingänge “(MONO)L” und “AUDIO-R” an der Rückseite des Fernsehers über Cinch-Audiokabel mit den entsprechenden Audioausgängen des AV-Geräts. Einschub für Kensington-Schloss - Diese Buchse ist für die Anbringung eines Diebstahlschutzes vorgesehen.(siehe Seite 51) Deutsch-7...
Externe Signalquellen wiedergeben Wenn Sie mehrere Audio-/Videosysteme angeschlossen haben, können Sie die verschiedenen Signalquellen anzeigen, indem Sie den entsprechenden Eingang auswählen. Stellen Sie sicher, dass alle benötigten Verbindungen hergestellt wurden (weitere Hinweise hierzu siehe Seite 6/7). Drücken Sie die Taste TV um den TV-Modus auszuwählen. Drücken Sie die Taste SOURCE um den Video-Modus auszuwählen.
Batterien in die Fernbedienung einlegen In den folgenden Fällen müssen Sie Batterien in die Fernbedienung einlegen bzw. die Batterien ersetzen: Nach dem Kauf des Geräts Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert Nehmen Sie die Abdeckung auf der Rückseite der Fernbedienung ab, indem Sie zuerst auf das Symbol drücken und anschließend die Abdeckung nach außen schieben.
Fernbedienung (Alle Funktionen außer Videotext) Fernsehempfang ein/aus Zifferntasten für direkte Kanalwahl Zifferntasten für direkte Voriger Kanal Kanalwahl -Nächster Kanal -Voriger Kanal Ton vorübergehend ausschalten Wahl verfügbarer Quellen Lautstärke erhöhen / Lautstärke verringern Informationen zur aktuellen Sendung anzeigen Menü anzeigen und Bildschirmmenü...
Fernbedienung (Videotext-Funktionen) Videotext Hold : Nächste Seite : Vorige Seite Navigationsart wechseln (Liste oder FLOF) Videotextanzeige verlassen Seite aufdecken Videotext-Index Untergeordnete Seite Seite speichern Videotext anzeigen /Videotext und Fernsehübertragung Textgröße wählen zugleich anzeigen Fasttext-Thema wählen Deutsch-11...
Ein-und Ausschalten TDas Netzkabel ist auf der Rückseite des Geräts angeschlossen. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an. Ergebnis: Wenn der Adapter eingesteckt ist, leuchtet die LED rot. Drücken Sie die Taste POWER um das Gerät einzuschalten. Um das Gerät auszuschalten, drücken Sie die Taste POWER erneut.
Fernbedienung einsetzen Mit der Fernbedienung können Sie: Kanäle wechseln und die Lautstärke anpassen Das Gerät über die Bildschirmmenüs einstellen In der folgenden Tabelle werden die am häufigsten verwendeten Tasten und ihre Funktionen dargestellt. Taste Anzeigefunktion Menüfunktion Zeigt den nächsten gespeicherten Kanal an. Zeigt den vorherigen gespeicherten Kanal an.
Plug & Play Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden. Wenn sich das Fernsehgerät im Standby-Modus befindet, drücken Sie die Taste POWER auf der Fernbedienung. Ergebnis: Plug & Play wird angezeigt. Für kurze Zeit wird diese Anzeige eingeblendet, dann wird automatisch das Menü...
Seite 17
Plug & Play Wenn Sie diese Funktion zurücksetzen möchten, gehen Sie wie folgt vor. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Einstellungen zur Verfügung stehen, werden angezeigt.
TV-Modus oder eine Signalquelle wählen Sie können den TV-Modus wählen oder zu einer an den Fernseher angeschlossenen Signalquelle wechseln. Wählen Sie mit dieser Taste eine Signalquelle aus, die Sie gern sehen möchten. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste ENTER um die Optionen Eingang.
Namen der Signalquelle bearbeiten Die Eingabe der Bezeichnungen für die an die Eingangsanschlüsse des Fernsehers angeschlossenen Geräte gestattet Ihnen, die gewünschte Signalquelle schnell und mühelos zu finden bzw. zu wählen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste ENTER um die Option Eingang.
Sprache der Bedienerführung wählen Wenn Sie das Gerät zum ersten Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen.
Kanäle automatisch speichern Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen.
Kanäle manuell speichern Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Kanalspeicherung haben Sie folgende Optionen: Gefundene Kanäle speichern oder nicht Die Programmnummer des jeweiligen gespeicherten Kanals bestimmen Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Kanal...
Seite 23
Kanäle manuell speichern Wenn Sie die Nummer des zu speichernden Kanals kennen, befolgen Sie die nachstehenden Schritte: Drücken Sie die Taste oder um die Option Kanal auszuwählen. Drücken Sie die Taste ENTER Wählen Sie mit der Taste oder die Option C (Terrestrischer Kanal) oder S (Kabelkanal).
Kanäle bearbeiten Sie haben die Möglichkeit, bei der Kanalsuche gefundene Kanäle zu überspringen. Wenn Sie dann die gespeicherten Kanäle durchlaufen, werden die entsprechenden Kanäle nicht angezeigt. Alle Kanäle, die nicht ausdrücklich übersprungen werden sollen, werden angezeigt. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü...
Gespeicherte Kanäle sortieren Sie können die Nummern von zwei Kanälen austauschen, um: Die numerische Reihenfolge zu ändern, in der die Kanäle automatisch gespeichert wurden. Den Kanälen, die Sie am häufigsten sehen, einfach zu merkende Nummern zuzuweisen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü...
Kanalnamen zuweisen Falls während der automatischen oder manuellen Kanalspeicherung Kanalnamen übertragen werden, werden diese den Kanälen automatisch zugewiesen. Sie können diese Namen bei Bedarf jedoch ändern bzw. neue Namen zuweisen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Kanal...
Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.
Benutzereinstellung Bild anpassen Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.
Hintergrundfarbe des Bildschirms einstellen Sie können die Hintergrundfarbe des Bildschirms nach Bedarf einstellen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.
Tonwiedergabestandard ändern Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Ton auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
Automatische Lautstärkeregelung wählen Diese Funktion verringert die Lautstärkeunterschiede zwischen den einzelnen Sendern. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Ton auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
Uhrzeit einstellen Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Einstellungen zur Verfügung stehen, werden angezeigt. Drücken Sie die Taste ENTER Drücken Sie die Taste ENTER Ergebnis: Die Option Uhr ist ausgewählt.
Automatisches Ausschalten Sie können eine Zeitdauer zwischen Aus und 180 Minuten wählen, set nach deren Ablauf das Gerät automatisch ausgeschaltet wird. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen.
Fernseher automatisch ein- und ausschalten Sie können die Zeitschaltuhr des Fernsehers so einstellen, dass: sich das Gerät zu einer von Ihnen festgelegten Zeit automatisch einschaltet und der gewünschte Kanal eingestellt wird. sich das Gerät zu einer von Ihnen gewählten Zeit automatisch abschaltet.
Anzeigen eines blauen Bildschirms Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird automatisch ein blauer Bildschirm statt des gestörten Bildes angezeigt. Wenn das gestörte Bild dennoch wiedergegeben werden soll, müssen Sie für die Option “Blaues Bild” die Einstellung “Aus” auswählen. Drücken Sie die Taste MENU.
Videotext-Funktion Die meisten Fernsehsender bieten Informationen per Videotext an. Dazu zählen: Information provided includes: Sendezeiten Nachrichten und Wetterberichte Sportergebnisse Reiseinformationen Diese Informationen werden auf nummerierten Seiten dargestellt (siehe Diagramm). Teil Inhalt Ausgewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Datum und Uhrzeit Text Statusinformationen FASTEXT-Informationen...
Videotext-Informationen anzeigen Videotextinformationen können jederzeit auf dem Gerät angezeigt werden. ☛ Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls kann es dazu kommen, dass: N Informationen fehlen N einige Seiten nicht angezeigt werden können. Wählen Sie den Sender, dessen Videotextinformationen Sie anzeigen möchten, über die Taste oder Drücken Sie die Taste TTX/MIX um den Videotextmodus zu...
Seite über Seitennummer anwählen Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben. Geben Sie die dreistellige Seitennummer der gewünschten Seite mit den entsprechenden Nummerntasten ein. Ergebnis: Der Zähler der aktuellen Seite wird aktualisiert, und die Seite wird angezeigt. Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt.
Seite über FLOF anwählen Die verschiedenen Themen auf den Videotextseiten sind farbig gekennzeichnet und lassen sich mit den Farbtasten auf der Fernbedienung anwählen. Drücken Sie die Taste TTX/MIX, um die Videotext-Startseite anzuzeigen. Drücken Sie die farbige Taste, die dem Thema entspricht, das Sie anzeigen möchten.
Die Bildschirmseiten, die von Ihrem PC angezeigt werden, sehen je nach installierter Windows-Version und verwendeter Grafikkarte unter Umständen anders aus. Trotzdem sind die hier beschriebenen Informationen zur Einrichtung für fast alle Geräte anwendbar. (Wenden Sie sich andernfalls an Ihren Computerhersteller oder Samsung-Vertriebspartner.) Klicken Sie im Startmenü von Windows auf “Control Panel (Systemsteuerung)”.
Grob- und Feinabstimmung des Bildes vornehmen Durch Drücken der Taste SOURCE auf der Fernbedienung können Sie den PC- Modus voreinstellen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Einstellungen zur Verfügung stehen, werden angezeigt.
Bildposition ändern Durch Drücken der Taste SOURCE auf der Fernbedienung können Sie den PC- Modus voreinstellen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Einstellungen zur Verfügung stehen, werden angezeigt.
Bildeinstellungen zurücksetzen Durch Drücken der Taste SOURCE auf der Fernbedienung können Sie den PC- Modus voreinstellen. Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte zurücksetzen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen.
PC-Bildschirm automatisch einstellen Drücken Sie auf der Fernbedienung die Taste PC, um den PC-Modus auszuwählen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Einstellungen auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Einstellungen zur Verfügung stehen, werden angezeigt.
Bildmodus Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.
Hintergrundfarbe des Bildschirms einstellen Sie können die Hintergrundfarbe des Bildschirms nach Bedarf einstellen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt.
Farben anpassen Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Drücken Sie die Taste oder um die Option Bild auszuwählen. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt. Drücken Sie die Taste ENTER Drücken Sie die Taste oder um die Option Farbanpassung...
Fehlersuche:vor der Kontaktaufnahme mit dem Kundendienst Führen Sie die nachstehend beschriebenen Schritte aus, bevor Sie sich mit dem Kundendienst von Samsung in Verbindung setzen. Wenn Sie das Problem nicht anhand der nachstehenden Anleitung beheben können, notieren Sie die Modell- und Seriennummer des Geräts, und setzen Sie sich mit Ihrem lokalen Fachhändler in Verbindung.
Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte. Beispielsweise beträgt die Anzahl der in einem TFT-LCD enthaltenen Subpixel: LE15S51B - 2.359.296, LE20S51B - 921.600 Power Saver Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver.
Technische Daten und Umgebungsbedingungen LE15S51B LE20S51B Modell Panel Bildschirm 331,6(H) x 254,9(V)mm 413,0(H) x 311,0(V)mm 13,05(H) x 10,03(V)inch 16,25(H) x 12,24(V)inch Sichtbares Bild 304,1(H) x 228,1(V)mm 408,0(H) x 306,0(V)mm 11,97(H) x 8,98(V)inch 16,06(H) x 12,05(V)inch Anzeigetyp a-si TFT active matrix...
Schwenkbarer Bildschirm Note: Der maximale Neigungswinkel beträgt 13°. Bitte neigen Sie den Bildschirm nicht über den angegebenen Bereich. Starke Krafteinwirkung beim Neigen des Bildschirms über den angegebenen Winkel hinaus kann zu Schäden an der Mechanik des Bildschirmfußes führen. Benutzung im Ausland Ein Fernseher, der für ein bestimmtes System konzipiert ist, funktioniert u.
Kensington-Schloss als Diebstahlsicherung Das Kensington-Schloss dient zur sicheren Befestigung des Geräts an einem öffentlichen Ort. Das Schloss muss separat erworben Kable werden. Je nach Hersteller können Abbildung 2 Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Abbildung 1 Informationen zur richtigen Anwendung entnehmen Sie bitte der <Optionen>...
Installieren der VESA-konformen Montagevorrichtung <LE15S51B / LE20S51B> Montagefläche der hinteren Abdeckung <1> <2> Richten Sie die Montageplatte an den Löchern auf der Unterseite des Fußes aus und befestigen Sie sie mit den vier Schrauben, die dem Wandarm, der Wandhalterung o. ä. beiliegen.
Wandhalterungsset (separat erhältlich) anbringen Hinweis : Wenn die Wandhalterung an einer Betonwand angebracht wird, muss bei der Installation wie folgt vorgegangen werden. Lieferumfang Bitte verwenden Sie für die Montage des Wandhalterungssets die im Lieferumfang enthaltenen Komponenten und Teile. Halterung Dübel : 3EA Schrauben : 3EA Montageanleitung Wandhalterungsset montieren...
Seite 56
Wandhalterungsset (separat erhältlich) anbringen Richten Sie den LCD- Fernseher an den Haken auf der Halterung aus und bewegen Sie ihn in Pfeilrichtung (nach links und unten), so dass der LCD- Fernseher vollständig in die Halterung eingehängt wird. Angebrachte Wandhalterung Den LCD- Fernseher in die Haken einhängen Montage abgeschlossen Nachdem der LCD- Fernseher an der Wand befestigt worden ist, entfernen Sie die Montageanleitung.
- KUNDENDIENST - Setzen Sie sich mit Ihrem Fachhändler oder einem Kundendienstvertreter in Verbindung, wenn sich eine Änderung in der Leistung des Produkts ergeben hat, die auf einen Produktfehler hinweist. ELECTRONICS...
