Bauer ORBIT Montage- Und Betriebsanleitung
Schiebetorantriebsaggregat
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Bauer ORBIT
Inhaltszusammenfassung für Bauer ORBIT

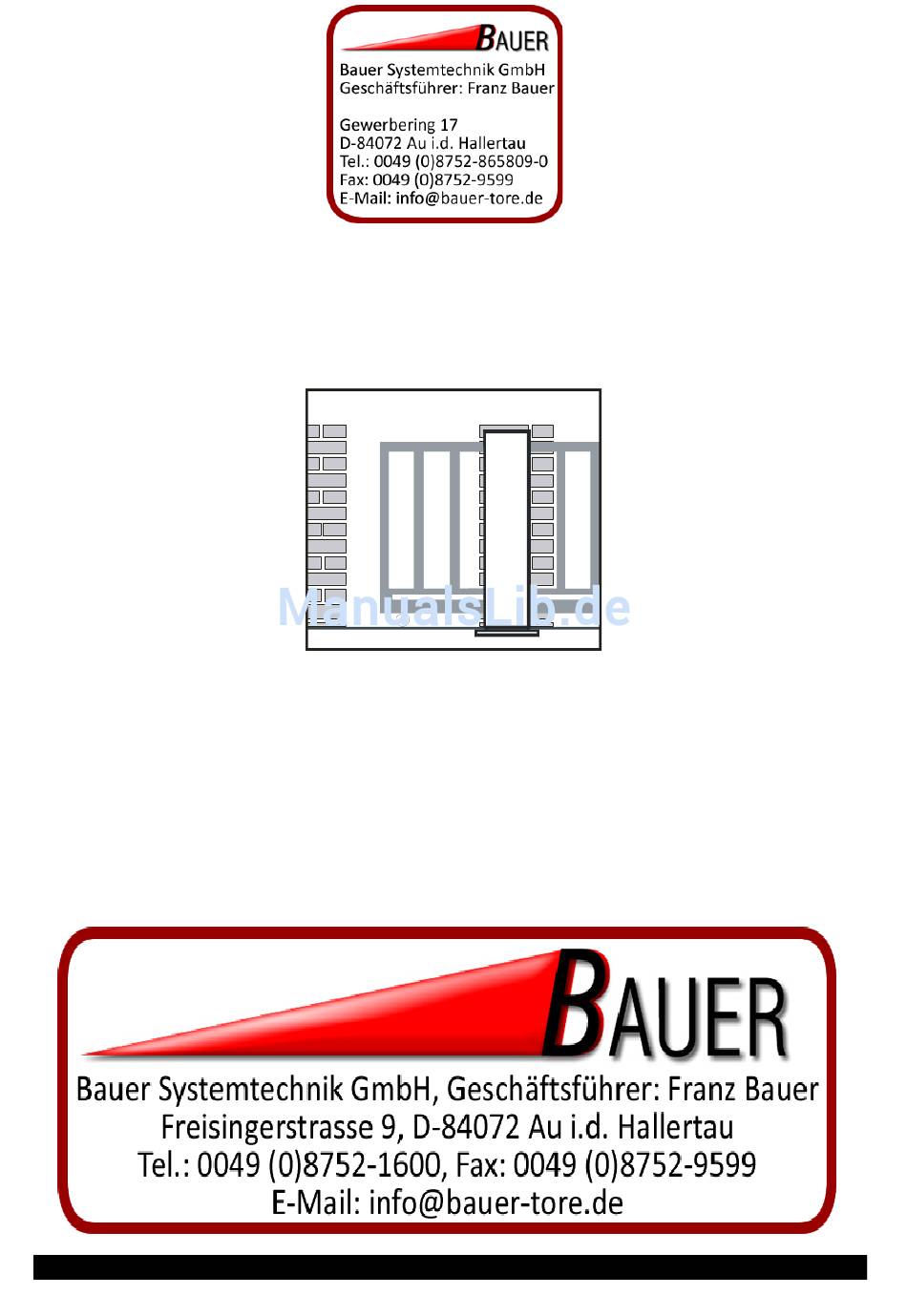

- Seite 1 Montage- und Betriebsanleitung Schiebetorantriebsaggregat ORBIT...
-
Seite 2: Inhaltsverzeichnis
6.12. Notbetrieb bei eingeschalteter Zulaufautomatik für Vollöffnung mit BT ___________________ 22 6.13. Notbetrieb nach dem Netzeinschalten und dem Entriegeln______________________________ 22 7. Sicherheits- und Sonderfunktionen ___________________________________________________ 23 7.1. Kraftabschaltung, Hindernis- und Endlagenerkennung __________________________________ 23 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 2 Antriebsaggregat ORBIT... - Seite 3 8.1.15. Menüpunkt PF: Rücksetzen auf Werkseinstellungen _________________________________ 36 9. Fehlerdiagnose durch die Steuerung __________________________________________________ 37 9.1. Fehlerausgabe auf dem Display und auf dem Multirelais ________________________________ 37 9.2. Programmspeicher________________________________________________________________ 38 9.3. Datenspeicher____________________________________________________________________ 38 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 3 Antriebsaggregat ORBIT...
-
Seite 4: Sicherheitsrelevante Vorschriften Und Hinweise
230Vac, 50Hz, eine Phase. Versorgung der Steuerung: Über feste Verdrahtung und bauseitigem Hauptschalter oder flexible Verdrahtung bei Anschluss: normgerechter Zugentlastung. Beachten Sie die gültigen Richtlinien für kraftbetätigte Fenster, Türen und Tore. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 4 Antriebsaggregat ORBIT... -
Seite 5: Symbolerklärung
Beachten Sie für den ordnungsgemäßen Betrieb der Anlage innerhalb der CEN Staaten unbedingt auch die gültigen europäischen sicherheitsrelevanten Richtlinien und Normen. Technische Änderungen im Sinne des Fortschritts vorbehalten © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 5 Antriebsaggregat ORBIT... -
Seite 6: Anwendungsbereich
1. Anwendungsbereich Die Schiebetorantriebsaggregate der Baureihe ORBIT sind für waagerecht laufende, rollengelagerte oder freitragende Tore geeignet. Die max. Torflügelmaße entnehmen Sie bitte der u.a. Tabelle. Bei Abweichungen von dem o.a. Anwendungsbereich halten Sie bitte Rücksprache mit Ihrem Lieferanten. 2. Technische Daten... -
Seite 7: Montagemaße
3. Montagemaße Alle verwendeten Maße sind in Millimeter angegeben. 195,5 96,5 Bild 1 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 7 Antriebsaggregat ORBIT... -
Seite 8: Montage
Befestigen Sie jetzt den Antrieb auf dem Fundament. Ziehen Sie die Befestigungsschrauben an. Beachten Sie, dass für die Justierung der Zahnstange die Befestigungsschrauben des Antriebes evtl. wieder gelöst werden müssen. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 8 Antriebsaggregat ORBIT... -
Seite 9: Notentriegelung Und Höhenverstellung
Laufrichtung ZU mit Geschwindigkeitsstufe 1 erlaubt. Erst wenn das Tor vollständig geschlossen ist und in der Endlage Zu über Kraft abgeschaltet hat, ist die Torposition bekannt. Dann geht die Steuerung in den Normalbetrieb über. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 9 Antriebsaggregat ORBIT... -
Seite 10: Höhenverstellung
Die Höhe der Zahnradnabe beträgt bei Auslieferung ca. 85mm und kann mittels der Höhenverstellung bei Bedarf um +15mm/-15mm verändert werden. Ein einwandfreies Entriegeln des Antriebes muss nach der Einstellung der gewünschten Höhe unbedingt gewährleistet sein. Höhenverstellung Bild 4 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 10 Antriebsaggregat ORBIT... -
Seite 11: Montage Der Zahnstange
Bohren Sie 6,5mm Ø Löcher in den angegebenen Abständen und schneiden Sie M8 Gewinde. Bild 5 d) Befestigen Sie die erste Länge des Alu-Profils und kontrollieren Sie, ob die Feder vorhanden ist. Ziehen Sie die Befestigungsschrauben nur leicht an. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 11 Antriebsaggregat ORBIT... - Seite 12 Ritzel und Zahnstange sein. Dieser Abstand darf aber auf keinen Fall so groß sein, dass das Ritzel „überspringen“ kann. Dies muss über den gesamten Fahrweg gewährleistet werden. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 12 Antriebsaggregat ORBIT...
-
Seite 13: Elektrische Installation
Lichtschranke- S ender 4x0,6 mm² Empfänger 4x0,6 mm² Zuleitung 3x1,5 mm² jeweils Funk 2x0,6 m m ² 1) Auf-Stop-Zu-Stop ST OP T eilöffnung 2) T eilöffnung Bild 8 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 13 Antriebsaggregat ORBIT... -
Seite 14: Anschlussplan Der Steuerung Mo 46
AMPEL GRÜN 230Vac/max. 60W Bild 9 • Nicht benötigte Schaltleisteneingänge müssen mit 8,2 kΩ Widerständen gebrückt werden. • Werden die Eingänge LS oder BS nicht benötigt, so müssen Brücken eingebaut werden. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 14 Antriebsaggregat ORBIT... -
Seite 15: Anschlüsse Der Steuerung
3-pol. Schraubklemme Netzanschluss der Steuerung N, PE 230Vac L1, N, PE Ant. Steckverbindung ist auf dem Empfängermodul Trafo 2-pol. Schraubklemme Anschluss für die Sekundärwicklung des Haupttrafos. Tabelle 2 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 15 Antriebsaggregat ORBIT... -
Seite 16: Ausgänge Der Steuerung
Für die Versorgung von Lichtschranken, Induktionsschleifen usw. liefert die Steuerung 24Vdc und 12Vdc. Die Spannungen sind stabilisiert und kurzschlussfest. Es dürfen maximal nicht mehr als 300mA in Summe entnommen werden. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 16 Antriebsaggregat ORBIT... -
Seite 17: Anschlusspläne
5.7. Anschlusspläne 5.7.1. Anschlussplan - Standard Bild 10 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 17 Antriebsaggregat ORBIT... -
Seite 18: Anschlussplan Der Klemmleiste (Optional)
4 oben – 4 unten 5 oben – 5 unten 6 oben – 6 unten 7 oben – 7 unten 8 oben – 8unten WARN (230Vac/max. 60W) Bild 11 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 18 Antriebsaggregat ORBIT... -
Seite 19: Betriebsverhalten Der Steuerung
Netzeinschalten ein automatischer Zulauf. Mit Zulaufautomatik für Vollöffnung wird die Offenhaltezeit für Vollöffnung, ansonsten die Offenhaltezeit für Teilöffnung verwendet. Nach dem Entriegeln findet kein automatischer Zulauf statt. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 19 Antriebsaggregat ORBIT... -
Seite 20: Bedienfolge Von Bt Bzw. Btg Im Normalbetrieb Mit Selbsthaltung
Offenhaltezeit wird neu gestartet. • Das Tor schließt automatisch, wenn die Offenhaltezeit abgelaufen ist, die Zulaufautomatik nicht gesperrt ist und keine Sicherheitseinrichtung und kein BA-Befehl das Schließen verhindert. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 20 Antriebsaggregat ORBIT... -
Seite 21: Zulaufautomatik Für Teilöffnung
• ACHTUNG! Werden externe Geräte, die ein Dauersignal abgeben, an BA oder BZ angeschlossen, so können diese Geräte den Notbetrieb auslösen und das Tor bei einer ausgefallenen oder betätigten Sicherheitseinrichtung verfahren. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 21 Antriebsaggregat ORBIT... -
Seite 22: Notbetrieb Bei Eingeschalteter Zulaufautomatik Für Vollöffnung Mit Bt
Endlage Zu erreicht wird und über Kraft abgeschaltet wird, geht die Steuerung danach in den Normalbetrieb über. Öffnen im Notbetrieb vor dem Finden der Endlage Zu ist nicht möglich. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 22 Antriebsaggregat ORBIT... -
Seite 23: Sicherheits- Und Sonderfunktionen
Zu wird durch Kraftabschaltung synchronisiert. Tritt an der errechneten Position keine Kraftabschaltung auf, so wird nach einer Laufzeitreserve automatisch abgeschaltet. Die Steuerung gibt die Fehlermeldung E4 aus und verriegelt danach. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 23 Antriebsaggregat ORBIT... -
Seite 24: Schließkantensicherung Durch Sla Und Slz
Mehrere Schaltleisten mit 8k2 Abschlusswiderstand können wie in der Zeichnung hintereinander geschaltet werden. Die Sicherheitskategorie bleibt dabei erhalten. SLA / SLZ Abschluss- Schaltleiste 1 Schaltleiste 2 widerstand MO 46 Bild 12 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 24 Antriebsaggregat ORBIT... -
Seite 25: Der Lichtschrankentest
Betrieb kein LS-TST + - MO 46 Lichtschrankentest mehr durchgeführt. Bild 13 Wichtig: Nach dem Einlernen muss der Monteur jede einzelne Lichtschranke auf ihre Funktion testen! © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 25 Antriebsaggregat ORBIT... -
Seite 26: Schaltuhrbetrieb
über die Zulaufautomatik. Der Kanal 2 der ASU2 kann auf dem Multirelais ausgegeben werden. Das potentialfreie Relais kann dann z.B. auf beliebige Bedieneingänge verdrahtet werden. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 26 Antriebsaggregat ORBIT... -
Seite 27: Vorwarnung, Warnlicht Und Ampel
Auf der Steuerung befindet sich das Relais MULTI, dass für verschiedene Anwendungen verwendet werden kann. Die Einstellung geschieht im Lernmenü. Während des Einlernens der Steuerung ist das Relais ausgeschaltet. Siehe Lernen. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 27 Antriebsaggregat ORBIT... -
Seite 28: Servicezähler, Wartungszähler Und Wartungsintervall
1. Das Wartungsintervall muss auf den gewünschten Wert eingestellt werden. 2. Das Multirelais muss auf die Funktion Wartungsmeldung eingestellt sein (Lernmenü PE – r6). 3. Der Wartungszähler muss auf Null gesetzt werden (Lernmenü PC). © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 28 Antriebsaggregat ORBIT... -
Seite 29: Erste Inbetriebnahme
Einstellen Lichtschrankentest ein/aus. Verzögertes Schließen ein/aus. Wartungszähler anzeigen und löschen. Wartungsintervall einstellen. Einstellen der Betriebsart des Multifunktionsrelais. Rücksetzen auf Werkseinstellungen. Abspeichern und Rückkehr in den Normalbetrieb. Tabelle 8 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 29 Antriebsaggregat ORBIT... -
Seite 30: Menüpunkt P1: Lernen Der Laufwege
Kraftkurve zum Schließen wird gelernt. Danach erfolgt automatisch ein Rücksprung in das Lernmenü. Anmerkung: Die Kraftreserve wird nach dem Weglernen automatisch eingestellt. Siehe auch Menüpunkt P2 – Einstellen der Kraftreserven und der Geschwindigkeit. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 30 Antriebsaggregat ORBIT... -
Seite 31: Menüpunkt P2: Einstellen Der Kraftreserven Und Der Geschwindigkeiten
Anmerkung: Es ist zwar möglich, gleichzeitig Totmannbetrieb und Zulaufautomatik, oder Totmannbetrieb und verzögertes Schließen usw. einzustellen, aber es findet z.B. bei Totmannbetrieb kein automatischer Zulauf statt, auch wenn er eingestellt ist. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 31 Antriebsaggregat ORBIT... -
Seite 32: Menüpunkt P4: Einstellen Der Teilöffnungsposition
Lerntaster betätigt. Der Funkcode wird gelöscht und es wird in das Untermenü zurückgekehrt. Wird der Lerntaster alleine betätigt, so wird in das Untermenü zurückgekehrt, ohne den Funkcode zu verändern. Anmerkung: Die gelernten Funkcodes müssen verschieden sein. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 32 Antriebsaggregat ORBIT... -
Seite 33: Menüpunkt P6: Einstellen Der Zulaufautomatik Für Vollöffnung
123s Offenhaltezeit, Zulaufautomatik ist eingeschaltet. 2.3. 223s Offenhaltezeit, Zulaufautomatik ist eingeschaltet. Tabelle 15 Ist die gewünschte Zeit eingestellt, wird der Lerntaster betätigt und somit in das Lernmenü zurückgekehrt. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 33 Antriebsaggregat ORBIT... -
Seite 34: Menüpunkt P8: Einstellen Der Vorwarnung Vor Dem Öffnen Und Schließen
Lerntaster kann in das Lernmenü zurückgekehrt werden. Anzeige Bedeutung Der Lichtschrankentest ist ausgeschaltet. Der Lichtschrankentest ist eingeschaltet. Diese Funktion ist nur möglich, wenn die Lichtschranken beim Lernen den LS-Test bestanden haben. Tabelle 18 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 34 Antriebsaggregat ORBIT... -
Seite 35: Menüpunkt Pb: Einstellen Der Schließverzögerung
Wartungsmeldung, wenn der Wartungszähler >= 2.3. anzeigt, also nach 223 x 1000 = 223.000 Zyklen Tabelle 21 Achtung: Das Einstellen des Wartungsintervalls ist auch möglich, wenn das Multirelais so eingestellt ist, dass es keine Wartungsmeldung ausgibt. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 35 Antriebsaggregat ORBIT... -
Seite 36: Menüpunkt Pe: Einstellen Der Betriebsart Des Multi-Funktionsrelais
Lerntaster gedrückt. Wird nur der Lerntaster gedrückt, so erfolgt der Rücksprung ins Lernmenü, ohne Werte zu verändern. Nach dem Rücksetzen auf Werkseinstellungen muss der Laufweg neu gelernt werden. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 36 Antriebsaggregat ORBIT... -
Seite 37: Fehlerdiagnose Durch Die Steuerung
3. Ein Fehler im Leistungsteil wurde erkannt. Entweder ist ein Motorrelais, ein Halbleiter oder ein Messverstärker defekt. Siehe auch 9.2. und 9.3. nein Reserve nein Reserve nein Reserve nein Reserve nein Reserve Tabelle 23 © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 37 Antriebsaggregat ORBIT... -
Seite 38: Programmspeicher
Funktion getestet und auf Beeinflussung durch alle anderen Speicherstellen. Wenn dabei ein Fehler auftritt, ist mindestens eine Datenspeicherstelle fehlerhaft. Der Prozessor schaltet dann die Motoren ab und verriegelt die Steuerung. © 08.07.2009 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 38 Antriebsaggregat ORBIT...
