Tekmar D 184 Inbetriebnahme

D 184
Aufladeregler für
Elektro-Speicherheizungen
(
insbesondere Fußbodenheizungen)

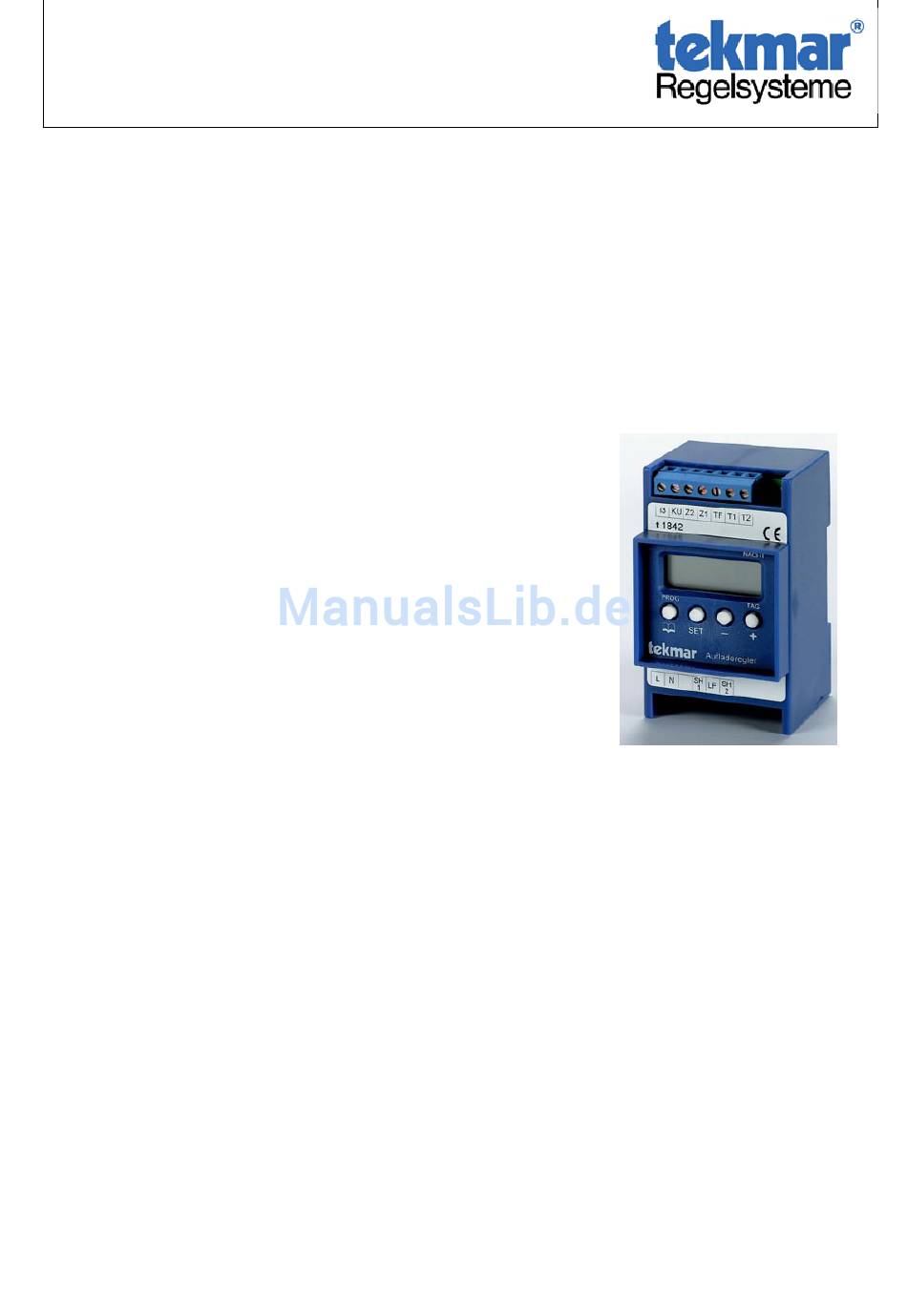

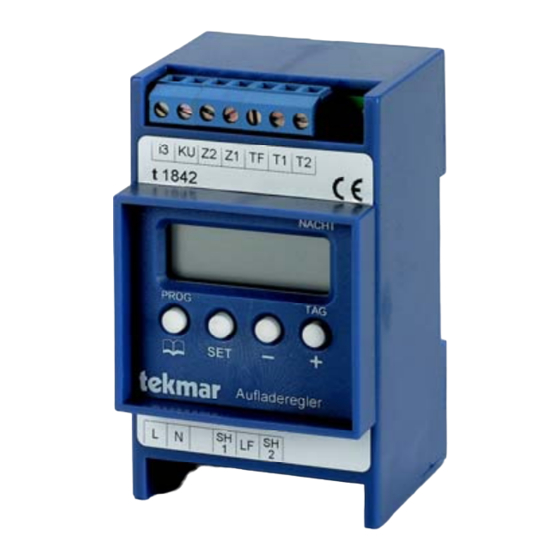

Als Weiterentwicklung der seit Jahrzehnten bewährten Aufladeregler ist nun eine neue digitale
Generation in kompakterer Bauform mit LC-Display verfügbar. In der Schalttafel oder im
Flachverteiler auf der Hutschiene nach DIN EN 50022 eingebaut, benötigt der Aufladeregler nur einen
Platz von 54mm Breite, also 3 TE. Lieferbar sind die Aufladeregler in Ausführungen mit 2, 3, oder 4
Regelkreisen für die aktuelle tekmar Fühlerserie 31...
Die Einstellung und Abfrage der Aufladeregler erfolgt über 4 Einzeltasten und einer entsprechenden
Darstellung der Werte auf einem LC-Display, Einzelheiten hierzu entnehmen Sie bitte der
nachfolgenden Inbetriebnahme- und Bedienungsanleitung.
Technische Daten
Aufladeregler zur tekmar Fühlerserie Typ 31..
2 Regelkreise
3 Regelkreise
4 Regelkreise
Technische Daten
Nennspannung:
Schaltkontakte:
Eigenverbrauch:
Erforderliche
Steuerspannung:
Zul. Umgebungstemperatur: T50
Isolationsprüfung:
Ausgangskontakte:
Prüfklasse:
Schutzart:
Funktionsbeschreibung
Der Aufladeregler wird über die 3 Steuerleitungen Z1 / Z2 / KU mit einem Zentralsteuergerät
verbunden.
Erfolgt vom Elektro-Versorgungsunternehmen eine Ladefreigabe, ermittelt das Zentralsteuergerät
unter Berücksichtigung der Außentemperatur und der eingestellten Steuerungsart (Rückwärts-,
Vorwärts-, oder Spreizsteuerung) den gewünschten Wärmeinhalt. Über die Steuerleitungen Z1 / Z2
erhalten die angeschlossenen Aufladeregler eine entsprechende Steuerspannung (-2,85V DC
entspricht 100%, -3,6V DC entspricht 0% Ladung). Der Aufladeregler vergleicht für jeden Regelkreis
separat, ob die geforderte Speichertemperatur (Restwärme) dem auf Grund der eingestellten
Kennlinie errechneten Wert entspricht.Ist die vorhandene Restwärme noch ausreichend, bleibt die
Speicherheizung des entsprechenden Regelkreises ausgeschaltet. Liegt die vorhandene Restwärme
unter dem gewünschten Sollwert, wird die Speicherheizung bis zum Erreichen des Sollwertes
eingeschaltet.Um eine korrekt funktionierende Regelung zu erhalten und eine Beschädigung z.B. der
Fußbodenspeicherheizung bzw. des Bodenbelages zu vermeiden, ist es von besonderer Wichtigkeit,
den Wert der „Temperatur bei Vollladung" richtig einzustellen. Dies ist Aufgabe eines Fachmannes
mit entsprechender Kenntnis der vom Estrichleger bzw. Speicherhersteller geforderten Temperatur.
Typ 1842
Typ 1843
Typ 1844
230V~, ±6%, 50Hz
3A
ca. 2,5VA
-2,85V DC (100%); -3,6V DC (0%)
-4,35V DC (ohne LF;
Aufladung gesperrt)
4kV
3A
II
IP00
