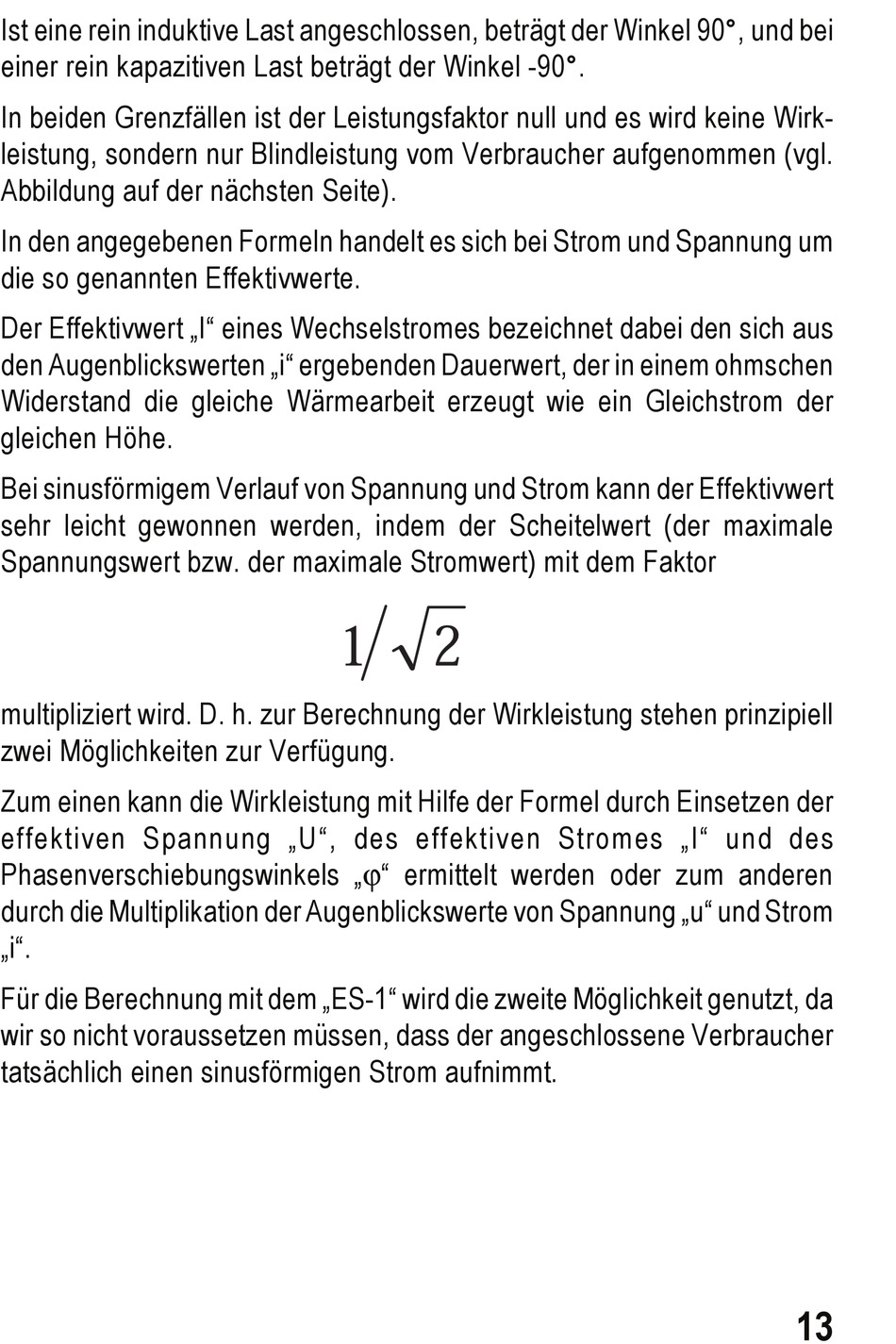

Ist eine rein induktive Last angeschlossen, beträgt der Winkel 90°, und bei
einer rein kapazitiven Last beträgt der Winkel -90°.
In beiden Grenzfällen ist der Leistungsfaktor null und es wird keine Wirk-
leistung, sondern nur Blindleistung vom Verbraucher aufgenommen (vgl.
Abbildung auf der nächsten Seite).
In den angegebenen Formeln handelt es sich bei Strom und Spannung um
die so genannten Effektivwerte.
Der Effektivwert „I" eines Wechselstromes bezeichnet dabei den sich aus
den Augenblickswerten „i" ergebenden Dauerwert, der in einem ohmschen
Widerstand die gleiche Wärmearbeit erzeugt wie ein Gleichstrom der
gleichen Höhe.
Bei sinusförmigem Verlauf von Spannung und Strom kann der Effektivwert
sehr leicht gewonnen werden, indem der Scheitelwert (der maximale
Spannungswert bzw. der maximale Stromwert) mit dem Faktor
multipliziert wird. D. h. zur Berechnung der Wirkleistung stehen prinzipiell
zwei Möglichkeiten zur Verfügung.
Zum einen kann die Wirkleistung mit Hilfe der Formel durch Einsetzen der
effektiven Spannung „U", des effektiven Stromes „I" und des
Phasenverschiebungswinkels „ϕ" ermittelt werden oder zum anderen
durch die Multiplikation der Augenblickswerte von Spannung „u" und Strom
„i".
Für die Berechnung mit dem „ES-1" wird die zweite Möglichkeit genutzt, da
wir so nicht voraussetzen müssen, dass der angeschlossene Verbraucher
tatsächlich einen sinusförmigen Strom aufnimmt.
