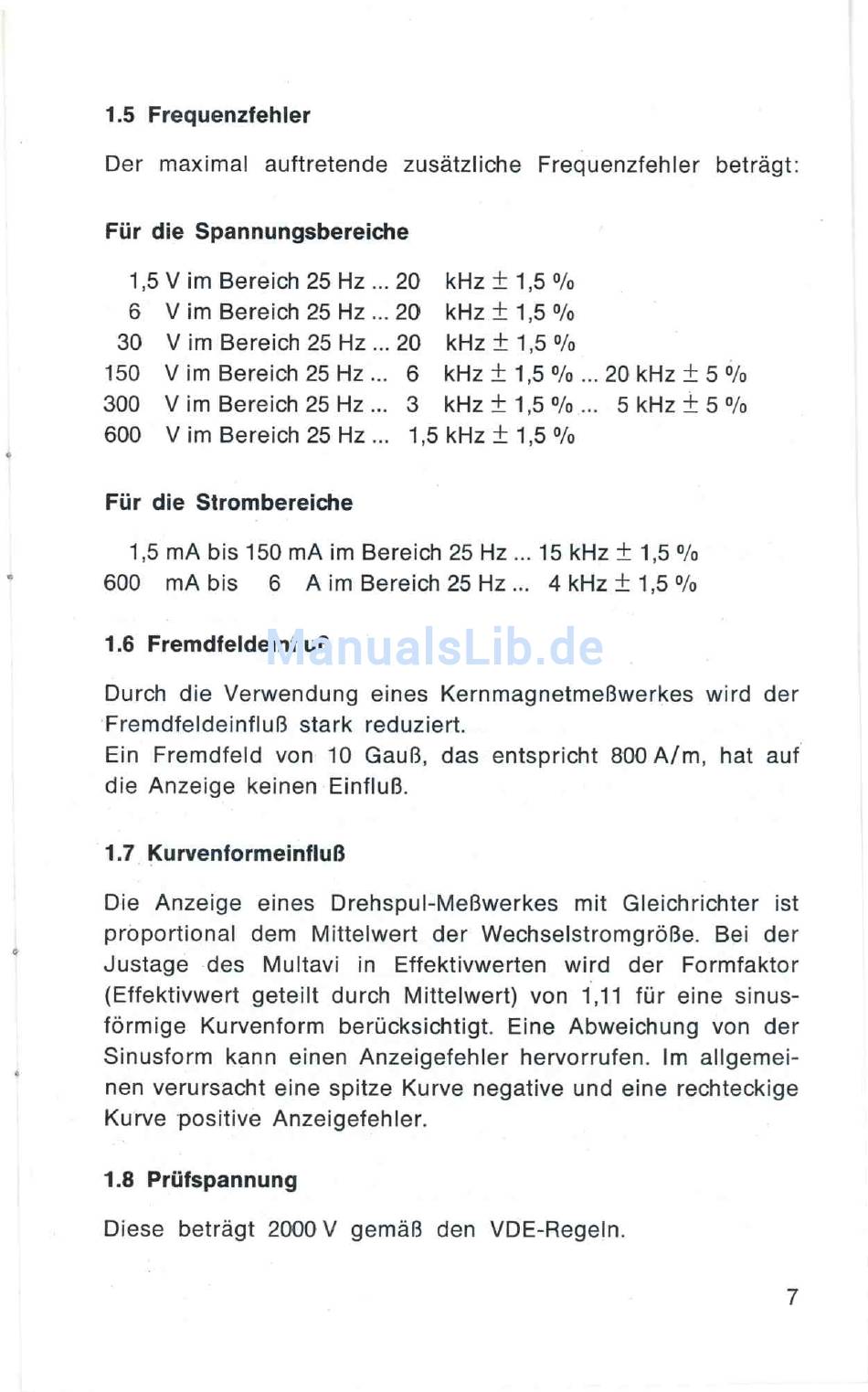

1.5 Frequenzfehler
Der maximal auftretende zusätzliche Frequenzfehler beträgt:
Für die Spannungsbereiche
1.5 V im Bereich 25 Hz ... 20
6 V im Bereich 25 Hz ... 20
30 V im Bereich 25 Hz ... 20
150 V im Bereich 25 Hz ... 6
300 V im Bereich 25 Hz ... 3
600 V im Bereich 25 Hz ... 1,5 kHz ± 1,5 %
Für die Sfrombereiche
1.5 mA bis 150 mA im Bereich 25 Hz ... 15 kHz ± 1,5 %
600 mA bis
1.6 Fremdfeldeinfluß
Durch die Verwendung eines Kernmagnetmeßwerkes wird der
Fremdfeldeinfluß stark reduziert.
Ein Fremdfeld von 10 Gauß, das entspricht 800 A/m , hat auf
die Anzeige keinen Einfluß.
1.7 Kurvenformeinfluß
Die Anzeige eines Drehspul-Meßwerkes mit Gleichrichter ist
proportional dem M ittelwert der Wechselstromgröße. Bei der
Justage des Multavi in Effektivwerten wird der Formfaktor
(Effektivwert geteilt durch Mittelwert) von 1,11 für eine sinus­
förm ige Kurvenform berücksichtigt. Eine Abweichung von der
Sinusform kann einen Anzeigefehler hervorrufen. Im allgem ei­
nen verursacht eine spitze Kurve negative und eine rechteckige
Kurve positive Anzeigefehler.
1.8 Prüfspannung
Diese beträgt 2000V gemäß den VDE-Regeln.
6 A im Bereich 25 Hz ... 4 kHz ± 1 , 5 %
kHz ± 1,5 %
kHz ± 1,5 %
kHz ± 1,5 %
kHz ± 1,5 % ... 20 kHz ± 5 %
kHz ± 1,5 % ... 5 kHz ± 5 %
7
