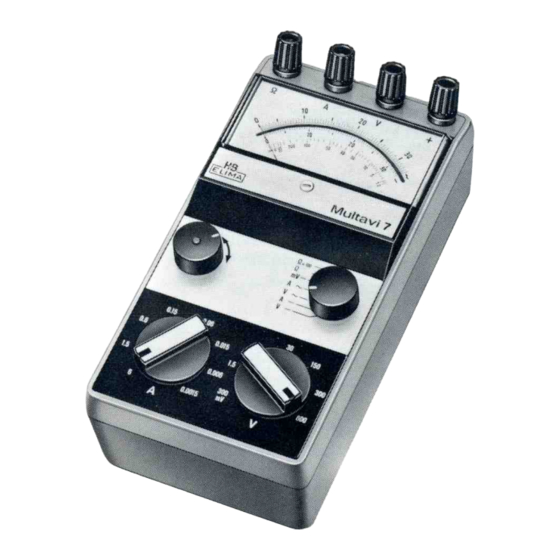

- Seite 1 ELIMA 33-2 G E B R A U C H S A N W E I S U N G Multavi 7 Ein Vielfachmeßgerät der „Avi“-Reihe...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Technische D a t e n ............Meßbereiche ............. M e ß b e re ic h e rw e ite ru n g ........F e h le rg re n z e n ............T e m p e ra tu re in flu ß... -
Seite 4: Technische Daten
1. Technische Daten 1.1 Meßbereiche Gleichstrombereiche ( - ) Innen Innenwider Spannung Strom widerstand stand ca. 600 V 6 MQ 0,1 Q 300 V 3 MQ 1.5 A 0,2 Q 150 V 0,5 Q 1,5 MQ 0,6 A 30 V 0,15 A 300 kQ 60 kQ... -
Seite 5: Meßbereicherweiterung
1.2 Meßbereicherweiterung erweiterter Bereich x / ‘ 300 mV Nebenwiderstand 10-30 A/300 mV (Klasse 0,2) sowie alle Neben-* widerstände gemäß Liste 1.7 für 300 mV (Klasse 0,5) 600 A~o / 6 Durchsteckstromwandler (100:1) 1G0 A ^ / 1,5 A TiL05 und alle Stromwandler 30 A ^ / 0,3 A x / 5 A gemäß... - Seite 6 Zusätzlicher Tem peratur fehler f t in % vom S ollw ert für Gleichstrom Zusätzlicher Tem peratur fehler f f in % vom Meßbereich endwert für Wechselstrom Anmerkung: Ein negativer zusätzlicher Fehler bedeutet, daß das Instrument zu wenig anzeigt, daß also der wahre W ert um den entsprechenden prozen tualen Betrag größer als die Anzeige ist.
-
Seite 7: F Re Q U E N Z E In Flu Ss
1.5 Frequenzfehler Der maximal auftretende zusätzliche Frequenzfehler beträgt: Für die Spannungsbereiche 1.5 V im Bereich 25 Hz ... 20 kHz ± 1,5 % V im Bereich 25 Hz ... 20 kHz ± 1,5 % V im Bereich 25 Hz ... 20 kHz ±... -
Seite 8: Skalenkonstanten
1.9 Skalenkonstanten Meßwert = Meßwert = Meßbereich Meßbereich Ablesewert x Ablesewert x 0,05 v sJ 600 mA 150 mA 60 mA 0,2 V 0,5 mA 0,05 V 15 mA 10 mV 0,2 mA 6 mA 0,05 mA 1,5 mA 2. Überlastungsschutz Das Multiva 7 wird durch mehrere Schutzeinrichtungen bei falscher Handhabung und Überlastung vor einer Beschädigung weitgehendst geschützt. -
Seite 9: Abschmelz-Feinsicherung
Auslösung beim Anschluß an die Klemmen Umschalter in Stellung und bei Stromart: ^3 an U und J A'x, an J V -^ an U und J an J % anU und J Q und Q x 100 bei an J u n d Q eingebauter Batterie Da das Gerät getrennte Anschlußmöglichkeiten für Strom und Spannung besitzt und der Meßgeräteschutzschalter nur in der... -
Seite 10: Gebrauchsanweisung
Bei eingestelltem Wechselspannungs-Meßbereich werden durch die Halbweg-Gleichrichtung nur die in einer Richtung fließen den Halbwellen des Wechselstromes durch das Meßwerk und den Schutzschalter geleitet. Bei Überlastung mit Gleichstrom spricht der Schutzschalter in diesem Falle daher nur dann anr wenn die Gleichspannung richtig gepolt an das Instrument an geschlossen wird. - Seite 11 © Gemeinsame Anschlußklemme ( + ) für Spannung, Strom und Widerstand. © Anschlußklemme für Spannung © Anschlußklemme für Strom © Anschlußklemme für W iderstand © Knopf für Meßgeräteschutzschalter ® Potentiometer zum Einstellen des Zeigers auf “ 0“ bei kurz geschlossenen Anschlußklemmen “ Q “ . Dieses Potentiometer wird also nur bei der W iderstandsmessung betätigt.
-
Seite 12: Strommessungen Bei Gleichstrom
Nach Beendigung der Messung Bereichswähler immer auf höchsten Spannungsbereich bzw. Strombereich stellen. Das Multavi 7 ist für gemeinsamen Anschluß von Strom uncU Spannung geeignet. Um die mit den Schaltern © und © einge stellten Meßgrößen zur Anzeige zu bringen, muß mit dem Strom artenschalter ©... -
Seite 13: Spannungsmessungen Bei Gleichstrom
Multavi 7 möglichst immer in jene Leitung schalten, deren Span nung gegen Erde geringer ist, wobei aus Sicherheitsgründen 600 V— nicht überschritten werden sollten. Die Ablesung erfolgt auf der mittleren Skalenteilung ( - ) . 3.3 Spannungsmessungen bei Gleichstrom direkter Anschluß... -
Seite 14: Strommessungen Bei Wechselstrom
3.4 Strommessungen bei Wechselstrom direkter Anschluß Meßbereich 1,5 mA bis 6 A Multavi 7 m öglichst immer in jene Leitung schalten, deren Spannung gegen Erde geringer ist, wobei diese aus Sicher heitsgründen 600 V nicht übersteigen darf. Die Ablesung erfolgt auf der oberen Skalenteilung (-^). -
Seite 15: Meßbereicherweiterung Mit Durchsteckwandler Til 0 5
3.5 Meßbereicherweiterung mit Durchsteckwandler TiL 05 Der Anschluß der Sekundärwicklung erfolgt an den beiden Klemmen „ A “ und „ + Die Leitung (Kabel) für den Meßstrom (Primärstrom) ist, je nach dem gewünschten Meßbereich ein- oder mehrmals in gleicher Richtung durch das Wandlerloch hindurchzuführen. -
Seite 16: Meßbereicherweiterung Mit
3.6 Meßbereicherweiterung mit Zangenstrommesser ID 300 oder ID 600 oder ID 500 Das Übersetzungsverhältnis bei einer Primärwindung ist 10000/1. Der Anschluß erfolgt durch Verbinden der beiden Steckbuchsen rechts an der Anlegezange mit den Klemmen „A “ und „ + “ am Multavi. -
Seite 17: Spannungsmessungen Bei Wechselstrom
3.7 Spannungsmessungen bei Wechselstrom Meßbereiche 1,5 V bis 600 V Der Meßbereich 1,5 V ist nur am Skalenende innerhalb der Klasse. Die Ablesung erfolgt auf der oberen Skalenteilung ( ^ ) . 3.8 Strom- und Spannungsmessungen von Wechselstrom bei Frequenzen bis 20 000 Hz Bei Strom- und Spannungsmessungen im Tonfrequenzbereich ist besonders auf die Erdungsverhältnisse zu achten, um die Anzeigegenauigkeit auch bei Frequenzen bis 20 000 Hz zu ge... -
Seite 18: Messung Von Überlagertem Gleich- Und Wechselstrom
Erde hat. Der Innenwiderstand der Spannungsbereiche von 10 000 O hm /V bzw. 0,1 mA Stromverbrauch für Endausschlag gilt für Niederfrequenz. Durch die im Instrument wirksame Schaltkapazität, die als Eingangskapazität zu den Klemmen parallel geschaltet angenommen werden kann, wird der Ein gangswiderstand von der Frequenz abhängig. -
Seite 19: Widerstandsmessung
3.10 Widerstandsmessung Bereiche 0 . . . 1 kQ, 40 in Skalenmitte 0 . . . 100 kQ, 4 kQ in Skalenmitte Für die W iderstandsmessung erfolgt der Anschluß an den bei den Klemmen + , Q. Vor der Messung etwaige Nullpunktab weichung mit Nullstellschraube ©... -
Seite 20: Gemeinsamer Anschluß Von Strom U. Spannung
des Batterieraumes durch eine evtl. auslaufende Batterie läßt sich dadurch leicht vermeiden. Verwendet werden soll eine 1,5 V Zelle nach IEC R 14 z. B. Varta Nr. 281 Super Dry oder gleichwertig. 3.11 Gemeinsamer Anschluß von Strom und Spannung Diese Grundschaltung hat G ültigkeit für Gleich- und Wechsel strom. -
Seite 21: Wartung
4. Wartung Eine besondere Wartung des Instrumentes ist nicht notwendig. Ist das Instrument durch Staub, Flüssigkeiten und dergleichen verschmutzt, so ist die Reinigung mit einem trockenen, weichen Tuch, bei starker Verschmutzung mit Hilfe von Alkohol oder Spiritus vorzunehmen. Auf eine saubere Oberfläche zwischen den Anschlußklemmen ist besonders zu achten, da durch eine grobe Verschmutzung die Isolation verschlechtert und der Ein... -
Seite 22: Prinzipschaltbild
6. Prinzipschaltbild... - Seite 24 ELIMA 33-2 Printed in W est Germany 3000/7. 74 CW...
