PEHA 940 RS Bedienungsanleitung

                    

                    
                    

   
Paul Hochköpper GmbH & Co. KG • Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de

  
   
Installations - und Bedienungsanleitung
      
  

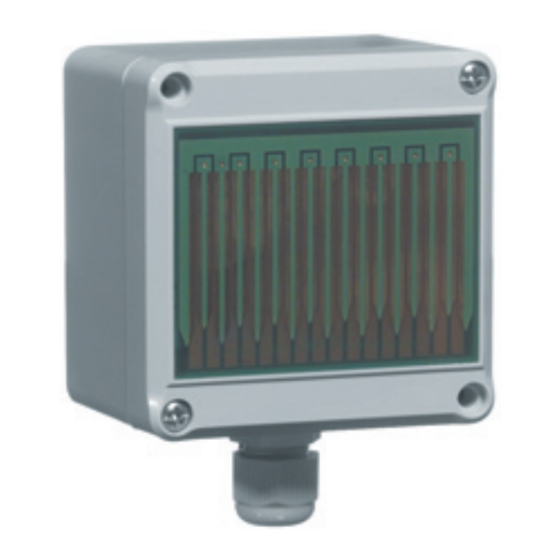

Regensensor
  
  
    
  
Art.Nr.: 940 RS
    
1. Beschreibung     
      
    
      
        
Der Regensensor 940 RS ist mit einem Relaiskon-
      
    
     
takt zum Schalten von max. 50V DC / 0,5 A bzw.
    
        
   
230 V AC / 2 A ausgestattet.
        
     
   
Das Gerät ist mit einer Heizung zur schnelleren
     
   
   
Abtrocknung und zur Schneeerkennung versehen.
   
   
     
Der Regensensor benötigt eine Betriebsspannung
   
   
von 24V DC und ist besonders zum Anschluss an     
   
     
  das PHC-System geeignet.
     
    
    
 
   Empfindlichkeitseinstellung und Anzeigen:
 
An dem Poti „ADJ. LEVEL" kann die Empfindlich-        
  
    keit der Feuchtemeldung beeinflußt werden.
  
       
Eine höhere Empfindlichkeit wird erreicht, indem         
       
   
         die Potiachse entgegengesetzt zum Uhrzeigersinn
   
        
gedreht wird. Ein Linksanschlag der Potiachse bewirkt eine hohe Empfindlichkeit der        
        
        
Feuchtemeldung bzw. Rechtsanschlag eine niedrige. Für normale Regenmeldung
        
        
       
Hubschrauber-Landeplatz Hunde tragen während Hupen Hupen geboten
ist die Mittelstellung am geeignetsten.
           
, Warnung vor         Rolltreppenbenutzung -2.Vorschlag-
        
Rotorblättern
Im Gerät befinden sich eine grüne LED (Betriebsanzeige) und eine rote LED (Schalt-
   
        
           
stellungsanzeige - Relaiskontakte durchgeschaltet).
           
   

   
Im Brandfall werden sie Impulslichtbogenschweiß Imputz-Installationsdose Inert-Gas-Einrichrung
        
alarmiert! Wenn Sie einen en

Brand entdecken, Brand
Pflege: Der SIRW ist weitestgehend wartungsfrei. Die Sensorfläche muß
         

        
u.U. gelegentlich (z.B. einmal jährlich, abhängig vom Montageort) mit einem
          
        
         
feuchten Tuch gereinigt werden. Bei einer Dauermeldung, auch wenn es
    
         
Information, Informieren Sie sich bitte Inline-Skating nicht Installationskanal
          
Informationsstelle über die Lage der gestattet
nicht regnet, ist von starker Verschmutzung auszugehen.
Treppen, Notausgänge.
          
    
    
    
Internationaler Ionisierende Isolierende Kalibriert
Landanschluss Strahlungsenergie Schutzhandschuhe für
  
     2. Anschlussbilder
Arbeiten unter
    
       

  
Anschluss an das PHC-Eingangsmodul 940/24 EM
 
    
 
 
Keimzell-Mutagenität Kein Handhaken Kein Trinkwasser Kein Trinkwasser (ISO)
    

(Gefahrenkategorien 1A, verwenden
1B und 2)
  
 



 
 

  







 






 







    

 
  
    
Anschluss an den programierbaren Rollladenschalter 804R

    
  


 
  


   
 
 












  




 



 
 



   


 

 
   













Achtung!


           
- Das Gerät ist nur für Versorgungsspannung 24V DC ausgelegt und darf nicht mit
    
           
Netzspannung betrieben werden!
           
         
    
- Die Schutzart ist nur bei einem unversehrten, vollständigen Gehäuse gegeben.
    
       
         
- Die Deckelschrauben und die PG-Verschraubung müssen fest angezogen werden.
         
      
       
- Die Deckeldichtung muß ununterbrochen im Sensordeckel vorhanden sein!
       
  
      
- Die Eignung für Anwendungen außerhalb der beschriebenen Anwendungen
      
        
  
ist vom Anwender zu prüfen!
  
    
        
        
    
    
940 RS (Rev04_100118)
 
 
 
 
    
 
 
 
 


 


 

 


 


 


 




   
   
   













   


    
   
  
  
                    

                    
                    



                    


      
3. Optionen

D
                    
  

      

Zwischen den beiden Leuchtdioden befindet sich eine Stiftleiste mit Steckbrücken.
      
  
 
      
  
  
Normalzustand:

      
   


  
   
   
  
   
   
   

   
      
  
  
   
   
     
 
  
  
Folgende Änderungen können vorgenommen werden:
  
 
 
    
 
  

    
    
 
   
    


  
   
     
   
  

   
  
   
  

  


         

        
         
4. Montage
                  
          
        
          
        
         
       
       
                   
Der Regensensor 940 RS kann optional auf einen Wandhalter (Art.-Nr. 94 WS/RS)
          
                     
          
          
montiert werden. Wird der Wandhalter nicht verwendet, muß auf einen Montage-
       
         
       
         
       
winkel von ca. 30° zur Horizontalen geachtet werden. Die Spitzen der Sensorflä-
          
     
          
     
          
che müssen nach unten zeigen. Die Montage des Regensensors sollte an einem
         
         
         
für Regen frei zugänglichen Ort erfolgen. Tropfwasser kann das Zurückschalten
     
         
     
         
     
stark verzögern oder zu einem permanenten Ein-/Ausschalten führen. Nach dem
         
         
   Abschrauben des Sensor-Deckels wird das Steuerkabel in die Kabelverschraubung
                   
  
         
         
PG 9 eingeführt. Die Installation darf nur durch eine autorisierte Fachkraft erfolgen.
         
  
         
  
    
  
    
     5. Technische Daten
       
    
  
    

          
Betriebsspannung

   
 
   
  
  


Stromaufnahme
       

     

Messverfahren
  
   


    
  

   
  

           
    
Anschlüsse
 
  

 ∅                 
 
         
Belastung der Kontakte
   ∅      
  
 


           
Anschlussklemmen 

 
     ∅   
 

Gehäusemaße

    
  

 

  ∅   
Abstand der


       
Montagebohrungen
 
 



 
Kabeleinlass


Material




Schutzart


6. Gewährleistung
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingun-
gen. Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann
sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten
Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt
und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA, un-
beschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber

seinem Händler, die Mängelbeseitigung wie folgt:

         
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs
         
wird PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein man-
      
         
gelfreies Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden
        
         
sind ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei
 
      
Übergabe an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Ma-

        
terialfehler unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist. Die
 



Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung,
         
Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist be-

         
         
trägt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler
         
      
         
und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die Abwicklung
         
        
      
von Gewährleistungsansprüchen gilt Deutsches Recht.
      
 
        
        
 
 
   
   
   
 
 
- Heizung in Betrieb
- Relais schaltet bei
  
  
  
 

 
 
- Heizung nicht in Betrieb
 

  
- Relais schaltet bei
  
  
      
 
24V DC + 10%
  
 
      
(z.B. aus der PHC-Stromversorgung 940 SPV)
          
 
  
Relais EIN: 25 mA
     
 
   
Heizung: 25 mA
   
 
  
  
Kapazitiv, Wechselspannungsmessung
   
   
  
 
NO: Schaltkontakt Schließer
    
  
COM: Schaltkontakt Bockpol
     
  
NC: Schaltkontakt Öffner
       
  
VCC: Betriebsspannung +24V DC +10%
     
    
GND: Betriebsspannung 0V
               
  
max. 50V DC / 500 mA oder 230V AC / 2A
  
          
Ø 0,6mm - 1,5mm², Klemme mit Drahtschutz           
∅      
       
82 mm x 82 mm x 58 mm
∅      
∅      
  
       
Horizontal: 50 mm
       
  
   Vertikal: 70 mm
  
∅   
  
Durchmesser: 4,3 mm
  
  
∅   
1 Stück PG9
∅   

  
ABS
  



IP54


  
  
 
 
 
  
 

  
  
  
feuchtem Sensor ein
  
 
 
 
 

 

(Nebelmeldung)
  
  
  
  
trockenem Sensor ein
 
 
  
  
  
D - 1
