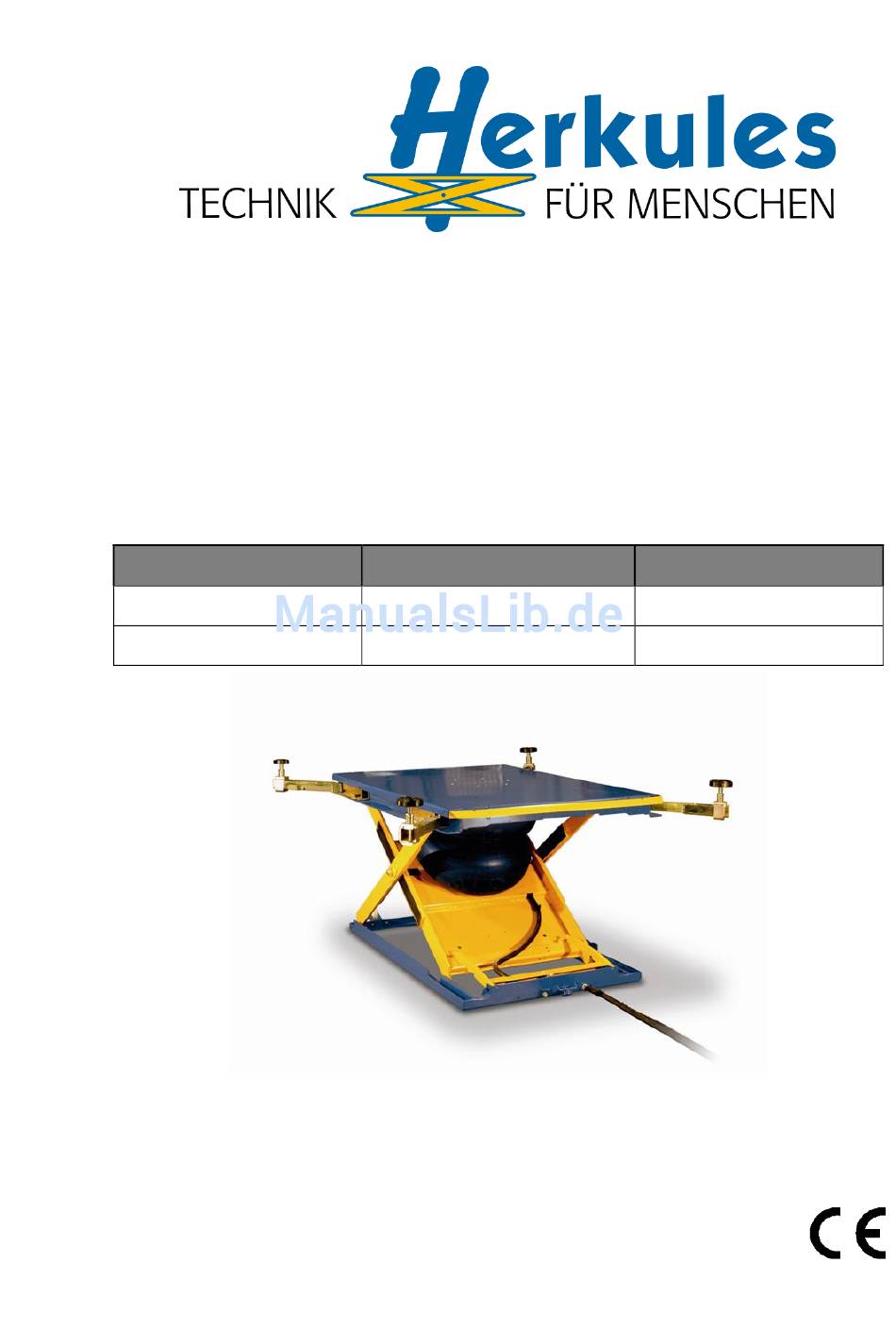

Betriebsanleitung und Prüfbuch
Maschinen-Typ
K 1200-M
K 1200-M
Herkules Hebetechnik GmbH
Falderbaumstraße 34
D - 34123 Kassel
Tel.: +49 (0)561 58907-0
Fax: +49 (0)561 58907-34
Email: info@herkules.de
Internet: www.herkules.de
für
Hebebühnen
Artikel-Nr.
HM1100-01
HM1100-04
Serien-Nr.
760-065_HM1100-01-04_2015.02_2.4_DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HERKULES HM1100-01
Inhaltszusammenfassung für HERKULES HM1100-01
- Seite 1 Betriebsanleitung und Prüfbuch für Hebebühnen Maschinen-Typ Artikel-Nr. Serien-Nr. K 1200-M HM1100-01 K 1200-M HM1100-04 Herkules Hebetechnik GmbH Falderbaumstraße 34 D - 34123 Kassel Tel.: +49 (0)561 58907-0 Fax: +49 (0)561 58907-34 Email: info@herkules.de Internet: www.herkules.de 760-065_HM1100-01-04_2015.02_2.4_DE...
-
Seite 3: Inhaltsverzeichnis
Entsorgung der Verpackungsmaterialien ............. 16 Aufstellung und Montage ..................... 17 Umgebungsvoraussetzungen für die Aufstellung ..........17 Montageanleitung ....................18 Montageanleitung Rolle und Deichsel Satz (Sonderzubehör HM1100-01) ..20 Bedienung ........................22 Beschreibung der Bedienelemente ..............22 Inbetriebnahme ....................23 Beschreibung der Fallsicherung ................23... - Seite 4 NHALTSVERZEICHNIS Bedienen ......................25 9.5.1 Befahren der Hebebühne: ................25 9.5.2 Anheben der Hebebühne: ................26 9.5.3 Senken der Hebebühne: ................26 9.5.4 Verlassen der Hebebühne ................26 Arbeiten am angehobenen Fahrzeug ..............27 Arbeitsende ......................27 10 Hilfe bei Störungen ...................... 28 10.1 Mögliche Störungen und ihre Beseitigung ............
-
Seite 5: Funktions- Und Sicherheitsüberprüfung
Keine Beschädigung an Oberfläche Luftbalg Fester Sitz aller tragenden Schrauben Sicherung Scherenbolzen Zustand Pneumatikleitungen (Fester Sitz und Dichtigkeit) Funktion Tragarme Serien-Nr.: siehe Deckblatt Herkules Hebetechnik GmbH Falderbaumstraße 34 Datum : ____________________ D 34123 Kassel Tel.: +49 (0) 561/58907-0 Fax: +49 (0) 561/58907-34... -
Seite 6: Allgemeine Information
LLGEMEINE NFORMATION 2 Allgemeine Information Diese Betriebsanleitung (und Prüfbuch) enthält wichtige Informationen zur Aufstellung, zum sicheren, sachgerechten und wirtschaftlichen Betrieb und zur Erhaltung der Funktionssicherheit Ihrer Hebebühne. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu verringern und die Lebensdauer der Hebebühne zu verlängern. -
Seite 7: Urheberschutz
Die Garantiebestimmungen befinden sich als separates Dokument in den Verkaufsunterlagen. 2.5 Kundendienst Für technische Auskünfte können Sie unseren Kundendienst wie folgt erreichen: Kundendienst: Herkules Hebetechnik GmbH Falderbaumstraße 34 D – 34123 Kassel Tel.: +49 (0)561 58907-70 Fax: +49 (0)561 58907-34... -
Seite 8: Stammblatt

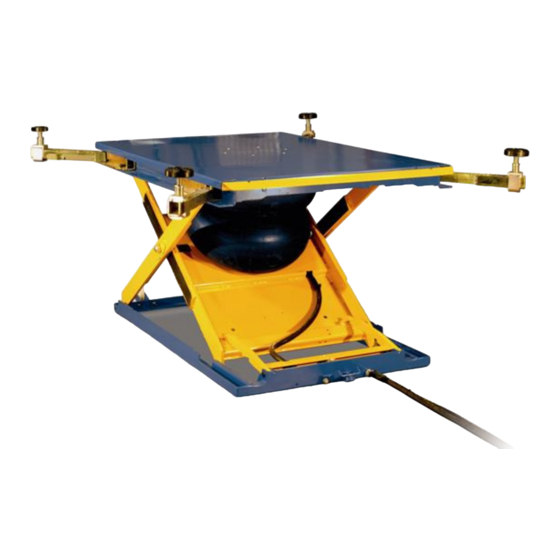

Bezeichnung; Typ: ..........Serien- Nr.: siehe Deckblatt Hersteller: HERKULES Hebetechnik GmbH Falderbaumstr. 34 D-34123 Kassel Verwendungszweck: Die Hebebühne mit Luftbalg und Scherensystem ist ein Hebezeug für das Anheben von Kraftfahrzeugen mit einer zulässigen Tragkraft (siehe Technische Daten) bei einer maximalen Lastverteilung von 3:2 in oder 2:3 entgegen der Auffahrrichtung. -
Seite 9: Produktbeschreibung
RODUKTBESCHREIBUNG 4 Produktbeschreibung 4.1 Bestimmungsgemäße Verwendung Die Fahrzeug-Hebebühne dient ausschließlich zum Anheben von Kraftfahrzeugen (PKW) mit einer zulässigen Nennlast (siehe Kapitel Technische Daten). Ein Anheben von Personen oder sonstigen Gegenständen ist nicht zulässig. Das Arbeiten unter dem angehobenen Fahrzeug und während der Hub- und Senkbewegung ist nicht zulässig. -
Seite 10: Produktaufbau
Die Bedienung der Hebebühne erfolgt mit einer Bedieneinheit, die über zwei Luftschläuche mit der Hebebühne verbunden ist. (Luftbalg / Fallsicherung). Technische Daten über die Fahrzeug-Hebebühnen können dem Kapitel Technische Daten entnommen werden. Hinweise zur fachgerechten Montage entnehmen Sie dem Kapitel Montage. Bild 1: Produkt HM1100-01 Bild 2: Produkt HM1100-04... -
Seite 11: Technische Daten
RODUKTBESCHREIBUNG 4.3 Technische Daten Technische Änderungen HM1100-01 HM1100-04 vorbehalten. Tragfähigkeit Hebebühne 2800 kg Eigengewicht Hebebühne ca. 500 kg Lastverteilung max. 3:2 in- oder entgegen der Auffahrrichtung Hubzeit Hebebühne ca.15 sec. Senkzeit Hebebühne ca.20 sec. Nutzhub Hebebühne 825 mm Höhe Hebebühne 930 mm Bauhöhe min./ Überfahrhöhe... -
Seite 12: Eg- Konformitätserklärung
EG- K ONFORMITÄTSERKLÄRUNG 5 EG- Konformitätserklärung nach Anhang II A der EG- Maschinenrichtlinie (2006/42/EG) Der Hersteller Herkules Hebetechnik GmbH Falderbaumstraße 34 34123 Kassel Dokumentations- Herkules Hebetechnik GmbH verantwortlicher erklärt hiermit, dass die Maschinen- Typ Art.- Nr. Serien- Nr. nachstehend beschriebene Hebebühne... -
Seite 13: Allgemeine Sicherheitshinweise
LLGEMEINE ICHERHEITSHINWEISE 6 Allgemeine Sicherheitshinweise 6.1 Sorgfaltspflicht des Betreibers Die Fahrzeug Hebebühnen HM wurden unter Berücksichtigung einer Gefährdungsanalyse und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. Sie entsprechen damit dem Stand der Technik und gewährleisten ein Höchstmaß an Sicherheit. -
Seite 14: Grundlegende Sicherheitsmaßnahmen
LLGEMEINE ICHERHEITSHINWEISE 6.3 Grundlegende Sicherheitsmaßnahmen Beim Umgang mit Hebebühnen sind die gesetzlichen Unfallverhütungsvorschriften nach BGV A 1 (Allgemeine Vorschriften) einzuhalten. Informativ können die Vorschriften BGR 500 (Betreiben von Arbeitsmitteln) verwendet werden. Stellen Sie sicher, dass die Vorderräder in Geradeausstellung ausgerichtet sind. Vor dem Anheben, sichern Sie Ihr Fahrzeug gegen Wegrollen. -
Seite 15: Anforderungen An Das Bedienungspersonal
Diese Personen müssen die Betriebsanleitung kennen und danach handeln. Die jeweiligen Befugnisse des Bedienungspersonals sind klar festzulegen. Darüber hinaus sind für folgende Tätigkeiten besondere Qualifikationen erforderlich: Tätigkeit Durchführung Aufstellung Herkules Kundendienstmonteur / befähigte Person Inbetriebnahme Herkules Kundendienstmonteur / befähigte Person Einweisung Herkules Kundendienstmonteur / befähigte Person Störungsbeseitigung Herkules Kundendienstmonteur / befähigte Person... -
Seite 16: Transport Und Vorbereitung
Prüfen Sie die Ware nach Erhalt der Lieferung auf äußerliche Transportschäden. Bei erkennbaren Schäden gehen Sie wie folgt vor: Lassen Sie die Ware und die Verpackung unverändert. Benutzen Sie die Ware nicht. • Setzen Sie sich umgehend mit dem Herkules Kundendienst in Verbindung. • Herkules Hebetechnik GmbH Kundendienst: Falderbaumstraße 34... -
Seite 17: Aufstellung Und Montage
UFSTELLUNG UND ONTAGE 8 Aufstellung und Montage Beim Aufstellen der Hebebühne sind die nachfolgenden Sicherheitshinweise unbedingt zu beachten. Dadurch werden lebensgefährliche Verletzungen, Maschinenschäden und andere Sachschäden vermieden. Aufstellungsarbeiten dürfen qualifizierten Personen unter Beachtung • Sicherheitshinweise durchgeführt werden. Vor dem Beginn der Aufstellungsarbeiten ist die Hebebühne auf Transportschäden zu untersuchen. •... -
Seite 18: Montageanleitung
UFSTELLUNG UND ONTAGE 8.2 Montageanleitung Beschreibung Materialbedarf Verpackungseinheiten 1x Bühnengrundkörper • 1x Zubehörkarton Verpackungsinhalt • kontrollieren Detaillierte Aufstellung siehe Kapitel Zusatzinformationen 1x Schlauchtülle 1/2" Schlauchtülle • einschrauben 1x Gummischlauch 16mm Bühnenseitig • Schlauchleitungen 1x Gummischlauch 8mm anschließen 1x Schlauchverbinder 6mm 2x Schlauchschelle 10-16 1x Schlauchschelle 16-25 1x Bedieneinheit... - Seite 19 UFSTELLUNG UND ONTAGE Beschreibung Materialbedarf 2x Abschlusswinkel Abschlusswinkel • montieren (beidseitig) 4x Sechskantschraube M12x40 4x Mutter M12 8x Unterlegscheibe 13mm Entfällt bei HM1100-04 4x Aufnahmeteller Aufnahmeteller • einhängen Entfällt bei HM1100-04 4x Sechskantschraube 12x100 Hebebühne ausrichten • 4x Unterlegscheibe 13mm Hebebühne befestigen •...
-
Seite 20: Montageanleitung Rolle Und Deichsel Satz (Sonderzubehör Hm1100-01)
UFSTELLUNG UND ONTAGE 8.3 Montageanleitung Rolle und Deichsel Satz (Sonderzubehör HM1100-01) Rolle Deichsel Beschreibung Materialbedarf Hebebühne in obere • Endlage fahren. (Bedieneinheit: Absperrhahn öffnen / Handhebel in Schaltstellung „AUF“) Rollenhalter montieren 2x Rollenhalter • (beidseitig) 4x Sechskantschraube M12x70 4x Mutter M12... -
Seite 21: Erdung, Elektrostatische Aufladung
Falls die Hebebühne HM1100-04 in explosionsgefährdeten Bereichen eingesetzt wird, müssen alle Metallteile geerdet werden um eine elektrostatische Aufladung zu vermeiden. Das hierfür erforderliche Material kann bei Bedarf als Sonderzubehör bei der Herkules Hebetechnik GmbH bestellt werden. Alle installierten und abnehmbaren Teile der Hebebühne müssen aus Sicherheitsgründen geerdet werden. -
Seite 22: Bedienung
EDIENUNG 9 Bedienung Bei der Bedienung der Hebebühne sind die nachfolgenden Sicherheitshinweise sowie das Kapitel Allgemeine Sicherheitshinweise unbedingt zu beachten. Dadurch werden lebensgefährliche Verletzungen von Personen, Maschinenschäden und andere Sachschäden vermieden. Die Hebebühne darf nur entsprechend ihrer bestimmungsgemäßen Verwendung benutzt und eingesetzt werden. -
Seite 23: Inbetriebnahme
EDIENUNG 9.2 Inbetriebnahme Führen Sie vor dem Verwenden der Hebebühne folgende Funktionskontrolle durch: Stellen Sie sicher, dass sich keine Personen und Gegenstände im Arbeitsbereich der Hebebühne • befinden. Druckluftzufuhr sicherstellen. • Hauptabsperrhahn an der Bedieneinheit öffnen. • Den Schalthebel der Bedieneinheit in Stellung Heben-AUF betätigen, bis die Hebebühne die obere •... -
Seite 24: Einstellmöglichkeiten Gelenkarm (Hm1100-01)
EDIENUNG 9.4 Einstellmöglichkeiten Gelenkarm (HM1100-01) Beschreibung Anmerkung Nach abgeschlossener Schwenkradius • Positionierung sicherstellen, Gelenkarm dass der Verriegelungshebel sicher eingerastet ist. Die horizontale Bewegung Position Gelenkarm • wird durch die stirnseitigen (horizontal) Abschlusswinkel begrenzt (Sie dienen als Endanschlag für die Gelenkarme) Stufenlos höhenverstellbar... -
Seite 25: Bedienen
Bild 6: HM1100-01 in Grundstellung Stellen Sie sicher dass die Hebebühne komplett eingefahren ist und die Gelenkarme eingeklappt • sind. (siehe Bild 6: HM1100-01 in Grundstellung) Aufnahmeteller / Gummiklötze entfernen. • Befahren Sie die Hebebühne mit dem Fahrzeug (in Pfeilrichtung). Achten Sie darauf, dass das •... -
Seite 26: Anheben Der Hebebühne
EDIENUNG 9.5.2 Anheben der Hebebühne: Aufnahmeteller / Gummiklötze der Gelenkarme unter den Aufnahmepunkten des Fahrzeuges • positionieren (Siehe Kapitel Einstellmöglichkeiten Gelenkarm). Aufnahme Fahrzeuges dürfen ausschließlich jeweiligen Fahrzeughersteller vorgeschriebenen Aufnahmepunkte eingesetzt werden. Das Nichtbeachten kann zu schweren Personenschäden und zu Schäden an dem angehobenen Fahrzeug führen. -
Seite 27: Arbeiten Am Angehobenen Fahrzeug
EDIENUNG 9.6 Arbeiten am angehobenen Fahrzeug Beachten Sie die gesetzlichen Unfallverhütungsvorschriften. • Unter dem angehobenen Fahrzeug dürfen sich keine Personen aufhalten. • Auf dem angehoben Fahrzeug und der Hebebühne dürfen keine Teile abgelegt werden. • Lastaufnahmemittel und Fahrzeug dürfen nicht in Schwingung versetzt werden. •... -
Seite 28: Hilfe Bei Störungen
Fallsicherung frei ist. Danach Senkvorgang wiederholen. Sollte trotz der oben genannten Maßnahmen die Hebebühne sich nicht anheben bzw. absenken lassen, muss der Kundendienst benachrichtigt werden. Kundendienst: Herkules Hebetechnik GmbH Falderbaumstraße 34 D – 34123 Kassel Tel.: +49 (0)561 58907-70 Fax: +49 (0)561 58907-34 Email: info@herkules.de... -
Seite 29: Wartung
ARTUNG 11 Wartung Wartungsarbeiten sind in den angeben Wartungsintervallen, durch eingewiesenes Personal durchzuführen. Zur Reinigung kein Wasser oder brennbare Flüssigkeiten verwenden. Für eine lange Lebensdauer und stetige Einsatzbereitschaft der Hebebühne sind folgende Punkte zu beachten: • Es dürfen nur Original-Ersatzteile sowie geeignete Werkzeuge verwendet werden. •... -
Seite 30: Luftbalg-Eigenschaften Und Lebensdauer
ARTUNG 11.1 Luftbalg-Eigenschaften und Lebensdauer Der Luftbalg ist ein flexibles Element gezielt für den Einsatz in den Hebebühnen entwickelt. Die Gummihülle unterliegt den Alterungsprozessen und ist besonders sorgfältig zu prüfen. Erfahrungswerte zeigen, dass ein gepflegter Luftbalg über 20 Jahre Lebenserwartung hat. Tipps für eine lange Lebensdauer: Einsatz von trockener sowie nicht geölter Druckluft. -
Seite 31: Prüf- Und Schmierpunkte
ARTUNG 11.4 Prüf- und Schmierpunkte Bild 8: Prüf- und Schmierpunkte Beschreibung Prüf- und Schmierpunkte Lagerbolzen oben Sicherungsscheiben der beiden Lagerbolzen auf korrekten Sitz (rechts und links) prüfen. Lagerbolzen schmieren. Gleitflächen der Scheren Gleitflächen der Scheren auf Verschleiß prüfen. (rechts und links) Gleitflächen schmieren. -
Seite 32: Sicherheitsüberprüfung
In Kopien protokollieren Sie den Zustand der Hebebühne und legen sie der Betriebsanleitung mit Prüfbuch bei. Die regelmäßige Sicherheitsüberprüfung muss von einer befähigten Person durchgeführt werden. Es wird empfohlen, gleichzeitig eine Wartung durchzuführen. Im Rahmen der Kundenbetreuung, bietet die Herkules Hebetechnik GmbH, Wartungsverträge Einmal Jahr... -
Seite 33: Regelmäßige Sicherheitsüberprüfung
Manometer Netzdruck P = 8 bar Bedienhebel geht beim Loslassen selbsttätig in 0-Stellung Funktion Fallsicherung Funktion Gelenkarme Zustand Abschlusswinkel (Endanschlag Gelenkarme) (nur HM1100-01) Zustand Luftbalg Zustand Tragkonstruktion Funktionstest Hebebühne mit Fahrzeug Ergebnis der Prüfung Inbetriebnahme nicht erlaubt, Nachprüfung erforderlich Inbetriebnahme möglich, Mängel beheben bis: .......... -
Seite 34: Demontage Und Entsorgung
EMONTAGE UND NTSORGUNG 13 Demontage und Entsorgung 13.1 Demontage Zur fachgerechten Demontage führen Sie die Schritte der Montageanleitung im Kapitel Montageanleitung in umgekehrter Reihenfolge durch. Die Sicherheitsvorschriften im Kapitel Allgemeine Sicherheitshinweise sind bei der Demontage zu beachten. 13.2 Entsorgung Die Hebebühne ist nach den aktuellen Umwelt – und Entsorgungsrichtlinien zu entsorgen. -
Seite 35: Zusatzinformationen
USATZINFORMATIONEN 14 Zusatzinformationen Ersatzteile Bühnengrundkörper K1208 Beschreibung Artikelnummer Innenschere K1208 15357 Satz Außenscheren K1208 15359 und 15361 Unterteil für K1208 15354 Festlagerbolzen (oben) K1200 690-147 Mittelbolzen für K1208 500-661-1 Festlagerbolzen (unten) K1200 690-139 Doppelluftbalg K1208 15733 Gleitstück Kunststoff 695-000 Sicherheitsventil 3,5 bar 3/8" 700-171 Fallsicherungsbügel K1200 / K1208-DUO 15362... - Seite 36 USATZINFORMATIONEN Lieferumfang HM1100-01 Bild 9: HM1100-01 Beschreibung Artikelnummer Anzahl Bühnen-Grundkörper K1208 Gelenkarm (links) 15790 Gelenkarm (rechts) 15789 Handventil 300-249 Abschlusswinkel / Abweiser 15606 Aufnahmeteller mit Gummiauflage 15848 Sechskantschraube DIN 933 M12x40 500-177 Sechskantsicherungsmutter DIN 985 M12 600-114 Unterlegscheibe 13mm 650-113...
- Seite 37 USATZINFORMATIONEN Lieferumfang HM1100-04 Bild 10: HM1100-04 Beschreibung Artikelnummer Anzahl Grundbühne HM1100-04 GHM1100-04 Tragarm 15522 Handventil 300-249 Gummiklotz L 120 x B 100 x H 80 mm 800-105 Unterlegscheibe 13mm 660-113 Sechskant-Holzschraube DIN 571 12x100 505-125 Dübel S 16 810-155 Schlauchtülle ½“a x 16mm 730-048 Schlauchschelle 10-16x9 720-361...
- Seite 38 USATZINFORMATIONEN Pneumatikplan Bild 11: Pneumatikplan K1208 Beschreibung Artikelnummer Anzahl Luftbalg Doppelheber Sicherheitsventil (eingestellt auf 3,5 bar) 700-171 Pneumatikzylinder Fallsicherung 710-124 Schlauchpaket (inkl. Anschlußmaterialien) 3000-0003 Bedieneinheit Handbetätigung (Optional Fußbetätigung) 300-249 Wartungseinheit (Kundenseitig)
- Seite 39 USATZINFORMATIONEN Maßblatt HM1100-01 Bild 12: Maßblatt HM1100-01...
- Seite 40 USATZINFORMATIONEN Maßblatt HM1100-04 Bild 13: Maßblatt HM1100-04...
- Seite 41 USATZINFORMATIONEN Fundamentplan HM1100-04 Bild 14: Einbauplan / Grubenplan für Betoneinbau HM1100-04 Nr.: Beschreibung Beton min.B15 / Stärke min. 16cm. Statik muss bauseitig festgelegt werden. Fundamentschutzrahmen (nicht im Lieferumfang). Leerrohrausgang in diesem Bereich vermeiden. Der Innendurchmesser des Leerrohres sollte mindestens 70mm betragen. Optimaler Ausgangsbereich für Leerrohre.
- Seite 42 USATZINFORMATIONEN Fundamentschutzrahmen K1208 Bild 15: Fundamentschutzrahmen K1208 Artikel Artikelnummer Fundamentschutzrahmen für HM1100-04 grundiert 300-317 Fundamentschutzrahmen für HM 1100-04 verzinkt 300-318...
- Seite 43 USATZINFORMATIONEN Notizen:...
