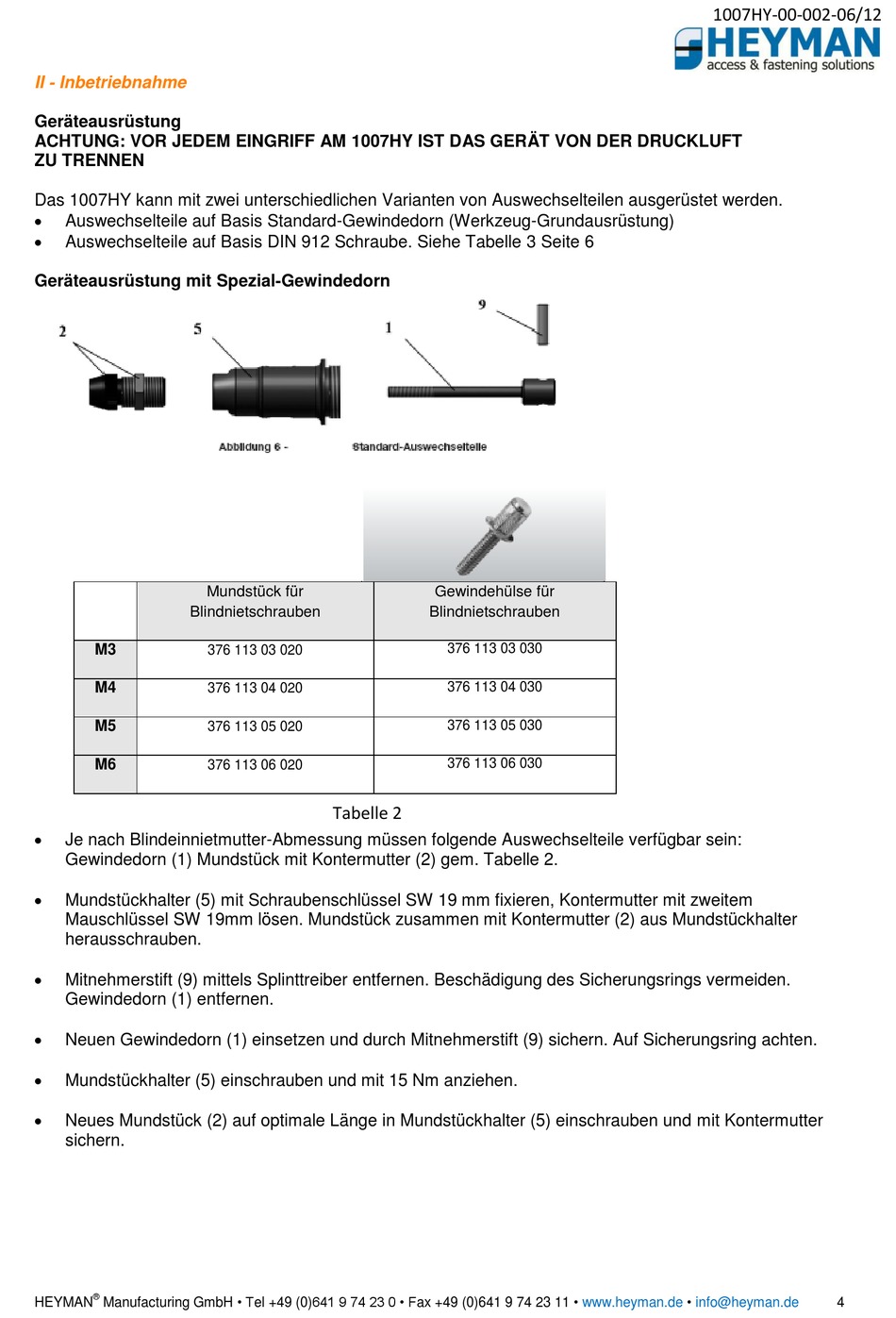

II - Inbetriebnahme
Geräteausrüstung
ACHTUNG: VOR JEDEM EINGRIFF AM 1007HY IST DAS GERÄT VON DER DRUCKLUFT
ZU TRENNEN
Das 1007HY kann mit zwei unterschiedlichen Varianten von Auswechselteilen ausgerüstet werden.
Auswechselteile auf Basis Standard-Gewindedorn (Werkzeug-Grundausrüstung)
Auswechselteile auf Basis DIN 912 Schraube. Siehe Tabelle 3 Seite 6
Geräteausrüstung mit Spezial-Gewindedorn
Nr. 1
Blindnietschrauben
M6
M3
M8
M4
M10
236 113 10 020
M5
M6
Je nach Blindeinnietmutter-Abmessung müssen folgende Auswechselteile verfügbar sein:
Gewindedorn (1) Mundstück mit Kontermutter (2) gem. Tabelle 2.
Mundstückhalter (5) mit Schraubenschlüssel SW 19 mm fixieren, Kontermutter mit zweitem
Mauschlüssel SW 19mm lösen. Mundstück zusammen mit Kontermutter (2) aus Mundstückhalter
herausschrauben.
Mitnehmerstift (9) mittels Splinttreiber entfernen. Beschädigung des Sicherungsrings vermeiden.
Gewindedorn (1) entfernen.
Neuen Gewindedorn (1) einsetzen und durch Mitnehmerstift (9) sichern. Auf Sicherungsring achten.
Mundstückhalter (5) einschrauben und mit 15 Nm anziehen.
Neues Mundstück (2) auf optimale Länge in Mundstückhalter (5) einschrauben und mit Kontermutter
sichern.
®
Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 •
HEYMAN
Mundstück für
Nr. 2
376 113 06 020
376 113 03 020
376 113 04 020
236 113 10 030
376 113 05 020
376 113 06 020
Tabelle 2
Gewindehülse für
Nr. 1
Nr. 2
Blindnietschrauben
376 113 06 030
376 113 03 030
376 113 08 020
376 113 08 030
376 113 04 030
376 113 05 030
376 113 06 030
1007HY-00-002-06/12
•
www.heyman.de
info@heyman.de
4
