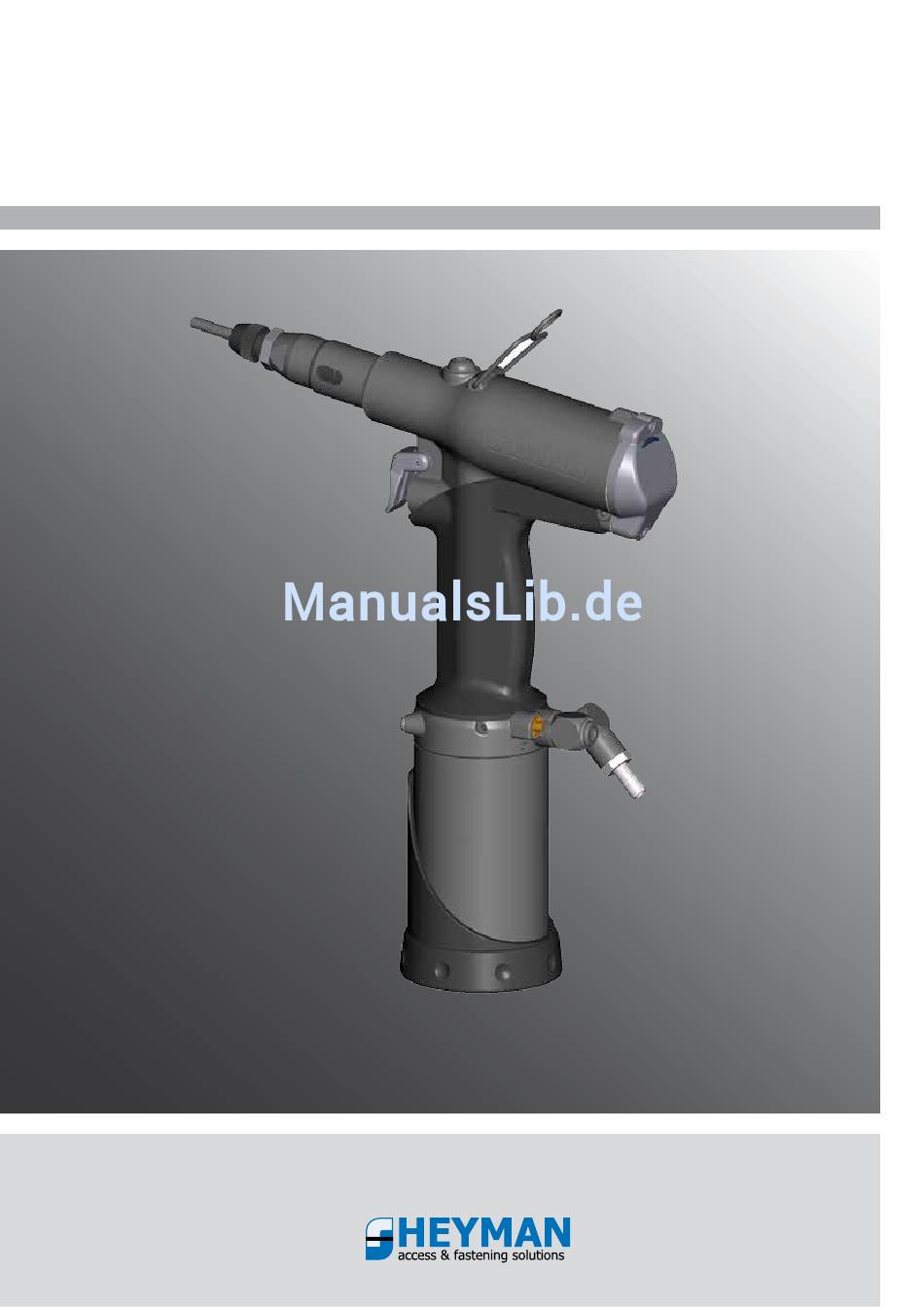

- Seite 1 Bedienungsanleitung 1007HY Kraftgesteuertes pneumatisches Werkzeug für Blindnietmuttern...
-
Seite 2: Inhaltsverzeichnis
Geräteausrüstung - mit Standard-Auswechselteilen (Gewindedorn = Drehteil) - mit DIN Auswechselteilen (Gewindedorn = DIN Schraube) Einstellung Mundstück Einstellung Setzdruck Weitere Einstellhinweise III - AWENDUNG Handhabung des 1007HY Manueller Linkslauf IV - WARTUNG Allgemeine Wartung Gelegentliche Wartung Ölstandkontrolle V - ERSATZTEILLISTE Ersatzteilliste 1007HY VI - BETRIEBSSTÖRUNGEN UND DEREN BESEITIGUNG... -
Seite 3: Sicherheitshinweise
Verletzung der Finger zwischen Nietkopf und Mundstück vermieden wird. 10. Es wird empfohlen, Handschuhe zu tragen. 11. Das 1007HY darf im Betriebsmodus nicht auf andere Personen gerichtet werden. Es ist darauf zu achten, dass sich keine Gegenstände im Gerätemechanismus befinden. -
Seite 4: Technische Daten
zufällige Mehrfachvernietung oder Nachvernietung bereits gesetzter Blindeinnietmuttern sind ohne Gewindebeschädigung möglich höhere Lebensdauer der eingesetzten Gewindedorne bei korrekt eingestelltem 1007HY Technische Daten Einsatzbereich: Blindeinnietmuttern M3 bis M6 Edelstahl (max. Kraft : 20 kN bei 6 bar) ... -
Seite 5: Inbetriebnahme Geräteausrüstung
1007HY-00-002-06/12 II - Inbetriebnahme Geräteausrüstung ACHTUNG: VOR JEDEM EINGRIFF AM 1007HY IST DAS GERÄT VON DER DRUCKLUFT ZU TRENNEN Das 1007HY kann mit zwei unterschiedlichen Varianten von Auswechselteilen ausgerüstet werden. Auswechselteile auf Basis Standard-Gewindedorn (Werkzeug-Grundausrüstung) Auswechselteile auf Basis DIN 912 Schraube. Siehe Tabelle 3 Seite 6 Geräteausrüstung mit Spezial-Gewindedorn... -
Seite 6: Mit Din Auswechselteilen (Gewindedorn = Din Schraube)
1007HY-00-002-06/12 Geräteausrüstung Gewindedorn auf Basis Standardgewindedorm DIN 912: Pos. 1 Pos. 2 Pos. 3 Pos. 4 Pos. 1 - 4 Schraube Mundstück mit Reduzierscheibe DIN 912 12.9 Kontermutter M3 x 60 * 236 113 03 030 236 803 03 040... -
Seite 7: Einstellung Mundstück
Nach Einstellung des Mundstückes ist dieses mittels Kontermutter gegen Lösen zu sichern. Anzugsmoment ca. 10 Nm Blindeinnietmutter geschlossen Blindeinnietmutter offen Für den universellen Einsatz bietet das 1007HY zwei Luftanschlussmöglichkeiten (linke und rechte Seite) Der optimale Versorgungsdruck beträgt 6 bar. Die Verwendung einer Wartungseinheit (gefilterte, geölte und druckbegrenzte Druckluft) ist zwingend erforderlich. -
Seite 8: Weitere Einstellhinweise
Wir empfehlen eine stufenweise (1 Ring) Erhöhung der Setzkraft, bis ein optimales Setzbild der Blindeinnietmutter im Bauteil erzielt wurde. III - Handhabung Das 1007HY kann sowohl handgeführt als auch am Balancer hängend in allen Lagen eingesetzt werden. Anwendungsverfahren ... -
Seite 9: Manueller Linkslauf
Vor Wartungs- und Reparaturarbeiten am 1007HY ist das Gerät grundsätzlich von der Druckluft zu trennen. Nach ca. 500 000 Arbeitszyklen ist das 1007HY zu demontieren und alle verschlissenen oder beschädigten Bauteile zu ersetzen. Gleichzeitig sollten alle Bauteile des Reparatursatzes (s. Tabelle) ausgetauscht werden. -
Seite 10: Ölstandkontrolle
1007HY-00-002-06/12 Spezial-Montagewerkzeug Zur Erleichterung der Wartung und der Schonung des 1007HY empfehlen wir den Einsatz von Spezial Montagewerkzeugen. Reparatursatz Nr. 236 156 0220 Spezial-Montagewerkzeuge Auf Anfrage Der Reparatursatz enthält: Pneumatik- und Hydraulikdichtungen Push-Pull-Stange Hintere Abdeckkappe Einheit Abzug ... -
Seite 11: Ersatzteilliste
1007HY-00-002-06/12 V - Ersatzteilliste ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 12: Ersatzteilliste 1007Hy
1007HY-00-002-06/12 Bezeichnung Menge Bezugsnummer Mundstück 23615700307 Antriebshülle 23615700308 Mitnehmerstift 23680300009 Sicherungsring 23680300008* Schraube M10 23680300010 Antriebswelle 23615700006 Dichtung 23615600007 Hubanschlag 2821570008 Führungsring 23680300015 Dichtung 23680300017* Schraube M8 23680300018 Ring BS D8 23680300019* Scheibe 23680300020 Dichtung 23680300022 Führungsring 23680300024 Aufhängevorrichtung 23680300014... -
Seite 13: Betriebsstörungen Und Deren Beseitigung
Ausspindelknopfes nicht frei) des Mundstückhalters (5) drehen 3 - Ölmangel und heraustreiben - Mundstück vom Gerät herausschrauben - 1007HY vom Gewindedorn lösen - Gewindedorn von Hand aus Blindeinnietmutter herausdrehen 2 - Pneumatischen Versorgungsdruck erhöhen 3 - Öl gemäß Punkt IV nachfüllen... -
Seite 14: Konformitätserklärung
1007HY-00-002-06/12 ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 15: Service Und Wartung
Nehmen Sie Kontakt mit uns auf. Wir sind gerne für Sie da: Fachkundige Installation Tel: +49 (0)641 974 23 0 Unser Service endet nicht bei der Lieferung der Werkzeuge Email: info@heyman.de und Maschinen. Unsere Serviceabteilung garantiert für die In- stallation von Maschinen, die Ausbildung von Personal sowie eine permanente Unterstützung.
