6 Elektrische Anschlüsse:
!!! Die Pumpe darf nur dann dosieren wenn die Umwälzpumpe im
Betrieb ist !!!
chließen Sie das Versorgungskabel an das allgemeine Stromnetz und das
S
vorverdrahtete Kabel der Servosteuerung an die Hilfskontakt der Filterdose (230
VCA) an.
Das System kann auf zwei Arten elektr. Angeschlossen werden.
1. Die Pumpe (Pool Basic EVO) wird mit der Umwälzpumpe über eine
Zeitschaltuhr mit Spannung versorgt.
Der Flow wird im Setup deaktiviert.
2. Die Pumpe (Pool Basic EVO) wird mit Dauerspannung versorgt. Es muss ein
Eingangssignal (230 V AC) von der Umwälzpumpe an den Flow Eingang
geschaltet werden. Die Pool Basic Evo wird im Programmiermenü auf Flow
"ON" eingestellt. Damit sie dosiert muss sie wissen ob die Umwälzpumpe
läuft.

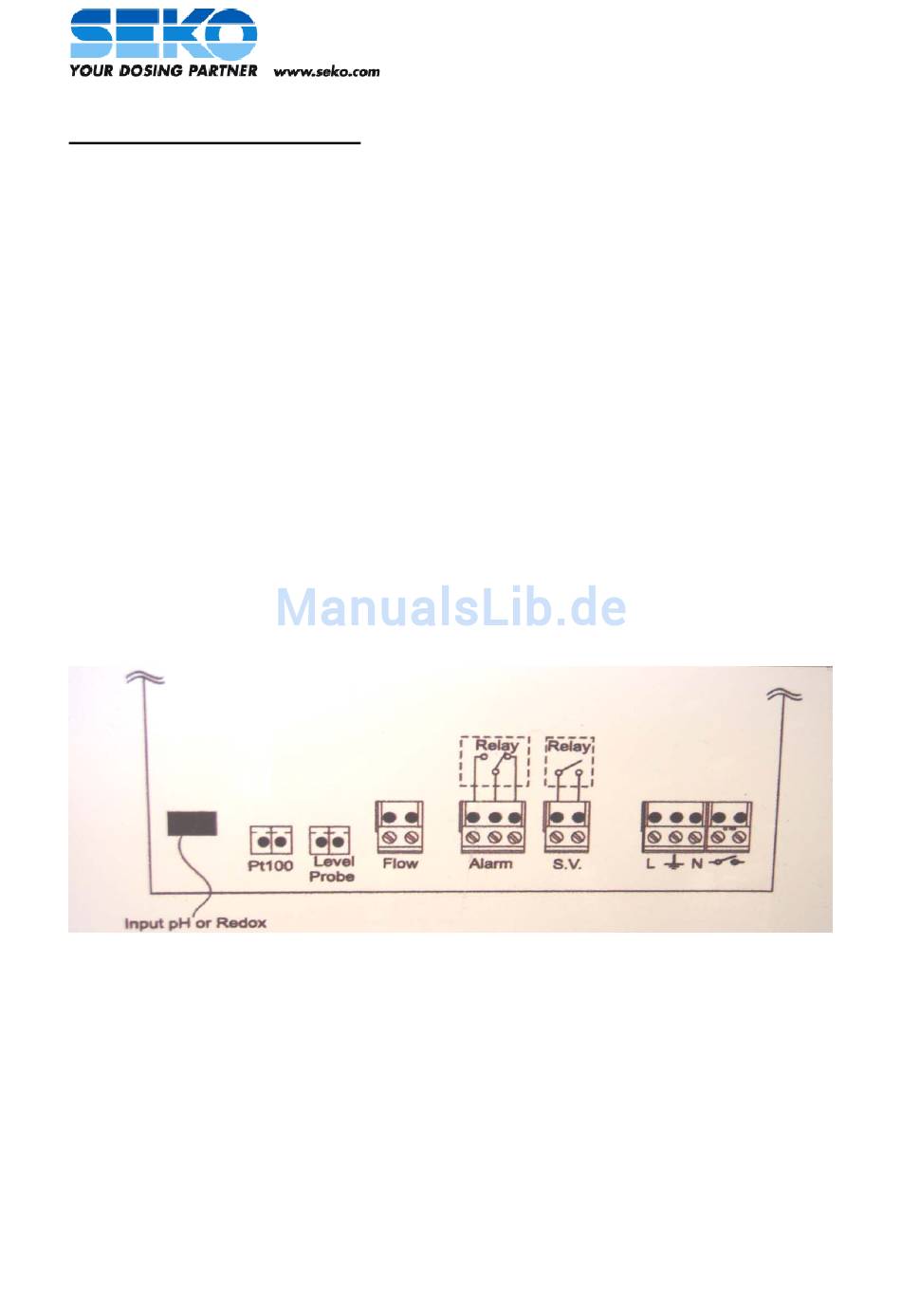

Anschlüsse:
Pt 100: nicht belegt (Anschluss eins Teperaturfühlers auf Anfrage möglich)
Level Probe: Anschluss einer Sauglanze möglich
Flow: Anschluss der Umwelzpumpe möglich (bei Dauerspannungsversorgung der Pool Basic
pH)
Alarm: Potenzialfreie Relaiskontakte Anschluss eines externen Melders möglich (Lampe,
Hupe).
7
