Inhaltszusammenfassung für seko POOL BASIC evo

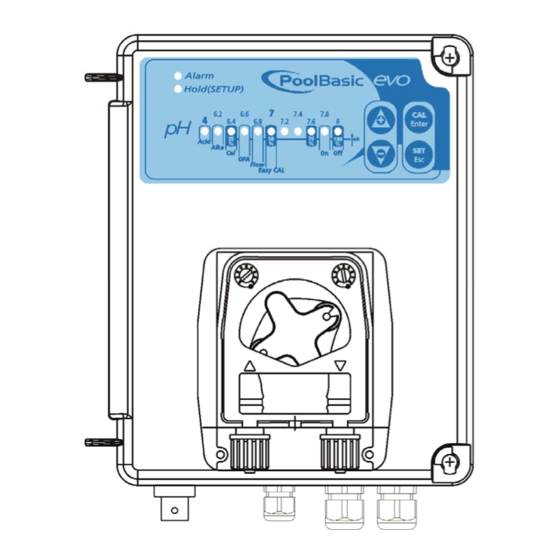

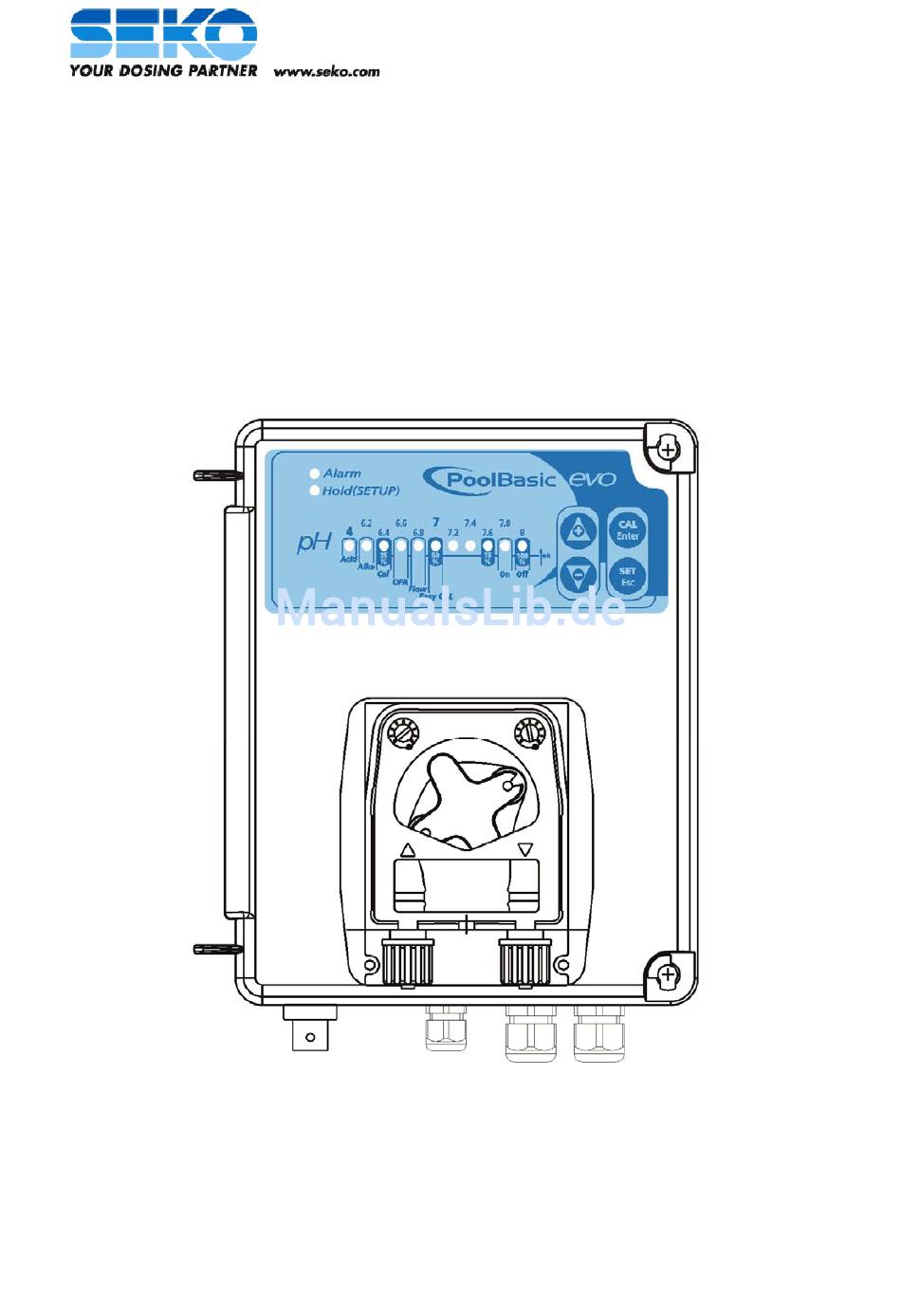

- Seite 1 POOL BASIC evo Bedienungsanleitung 1 ...
-
Seite 2: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen !ACHTUNG! ! Vor JEDEM Eingriff in die Steuertafel muss der Regler des Pool Basic Evo vom Stromnetz getrennt werden. Chemikalien: Zur Senkung des pH-Werts empfohlen => negativer pH-Wert (auf Schwefelsäurebasis) Zur Erhöhung des pH-Werts empfohlen => positiver pH-Wert (Natriumcarbonat oder -bicarbonat) ABSOLUT nicht empfehlenswert =>... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Lieferumfang Technische Daten Installation Schematischer Aufbau einer Poolanlage Einsatz mit Salzchlorinator Elektrische Anschlüsse pH-Sonde Setpoint Das Setup 11,12,13 Wartung 13,14,15 Lagerung der Pool Basic 15,16 Die Alarme 16,17 Werkseinstellung ... -
Seite 4: Technische Daten
2 TECHNISCHE DATEN Ausmaße (H - L - B) 234x162x108 mm Max. Gegendruck 1,5 bar Gewicht 1 kg Pumpendosierung Einspeisung (50 Hz) 230 Vac Unterbrechung – Betrieb Leistungsaufnahme: 7 W oder 12,5 W pH-Wertskala 6,2 pH-8,0 pH Förderleistung der Pumpe 1,5 l/Std. - Seite 5 Fixierung der Anlage Skizze 1 u. 2 Das Gehäuse mit den mitgelieferten Dübeln an eine Wand Anbringen (siehe Zeichnung). Das System wird kann dann einfach eingehängt werden. Skizze 3 !!! Das System nicht über der Chemie Anbringen. Ausgasungen der Chemie führen zu Beschädigung am System !!! 5 ...
-
Seite 6: Schematischer Aufbau Einer Poolanlage
4 Schematischer Aufbau einer Poolanlage Skizze 4 5 Einsatz mit Salzchlorinator: Um das Risiko von Störungen oder etwaigen Beschädigungen der Anlage zu vermeiden, wird empfohlen, die nachfolgenden Hinweise zu beachten: 1. Die pH‐Messsonde vor der Zelle des Chlorinators in Position bringen 2. Um Fremdströme zu beseitigen, das Poolwasser an einem elektrischen Erdungspunkt anschließen 3. Den Einspritzpunkt der Chemikalie nach der Zelle des Chlorinators positionieren 6 ... -
Seite 7: Elektrische Anschlüsse
Zeitschaltuhr mit Spannung versorgt. Der Flow wird im Setup deaktiviert. 2. Die Pumpe (Pool Basic EVO) wird mit Dauerspannung versorgt. Es muss ein Eingangssignal (230 V AC) von der Umwälzpumpe an den Flow Eingang geschaltet werden. Die Pool Basic Evo wird im Programmiermenü auf Flow “ON“... -
Seite 8: Positionierung Der Sonde
S.V.: nicht belegt L: Aussenleiter PE: Schutzleiter N: Neutralleiter Hauptschalter: Der Schalter ist vorverdrahtet Positionierung der Sonde: Auf dass die Sonde die Messung bestmöglich durchführen kann, muss sie senkrecht zur Leitung positioniert werden (Sondenkabel nach oben hin herausgezogen). !!! Der Neigungswinkel der Sonde darf nie über 45° gegenüber der Senkrechten liegen (siehe Skizze 5). -
Seite 9: Kalibrierung Der Sonde
Vor der eigentlichen Messung ist es nötig, die pH-Elektrode zu prüfen bzw. einzustellen. Dieser Vorgang wird in der Praxis als Kalibrierung bezeichnet. Vor der Kalibrirung wird die Schutzkappe entfernt und die Sonde wird mit H2O (Wasser) gespült. Zu diesem Zweck wird die pH-Elektrode in ein, zwei oder mehrere unterschiedliche Pufferlösungen mit einem definierten pH-Wert getaucht und der dabei am Messgerät angezeigte Wert auf den Sollwert gestellt. -
Seite 10: Setpoint
Nach dem erkennen der Pufferlösung Nach jeder Kalibration muss die Die Sonde in die Pufferlösung 4 ph wird die Qualität der Sonde bestimmt. Sonde mit Wasser gespült werden. eintauchen. Die Skala zeit den Qualität in % an. Die Sonde sollte mindestens eine Qualität von 50% aufweisen. Qualität der Sonde Die Taste Enter drücken und den Die Sonde gründlich spülen. zweiten Punkt 4 pH der Pufferlösung Es wir die Qualität der Sonde wieder kalibrieren in % angegeben. 1 Minute warten Zum Speichern die Taste Enter Normalzustand Nach der Kalibrierung, die Sonde drücken und die Kalibrierung wieder in die Sondenhalterung Nach einer Zeit wird der tatsächliche verlassen montieren. ... -
Seite 11: Das Setup
Mit dem Setpoint stellen sie Ihren gewünschten pH‐Wert ein. Je nach Chemie, regeln sie ihren pH‐Wert, mit saurer (pH‐) oder alkalischer (pH+). Beispiel: Sie regeln den pH‐Wert in ihrem Pool mit einer Säure. Der Setpoint steht auf 7,2 pH und im Wasser misst die Sonde einen Wert mit 7,6 pH. Die Pool Basic wird jetzt Säure in den Pool dosieren und so den pH‐Wert im Pool senken. Bei erreichen des Setpoints hört sie dann mit der Dosierung auf. Einstellung des Setpoints: Halten Sie die Taste (SET Esc) gedrückt, und stellen Sie über die Tasten und den gewünschten Wert ein. Die taste SET Esc muss gedrückt bleiben und mit den Feiltasten kann man auf der Skala hoch bzw. runter springen. Der blinkende Wert auf der Skala ist die jetzige Setpoineinstellung. 9 Das Setup Im Setup Menü kann die Anlage programmiert werden. Mögliche Einstellungen: Acid: Einstellung on oder off. Ist die dosierende Chemie sauer (pH‐) muss die Einstellung auf on stehen. Alka: Wenn die Pool Basic den pH‐Wert mit einer Lauge regelt muss die Einstellung auf on stehen ansonsten off. 11 ... - Seite 12 Cal: Kallibration der Anlage aus oder an. Wenn die Anlage Kallibriert werden soll muss die Einstellung auf on stehen. OFA: Die Vorrichtung hat eine Dosierkontrolle, die OFA (Over Feed Alarm) genannt wird. Die Funktion arbeitet bei jeder Messung (pH) unabhängig. Die Vorrichtung zählt die Dosierzyklen für jede Messung unabhängig. Nach 3 Zyklen, das heißt nach 30 Minuten, erzeugt sie den ersten Alarm wenn der pH-Wert im Pool noch nicht erreicht ist.
-
Seite 13: Wartung
Sperren oder genehmigen Sie die Flow‐ Drücken Sie die Taste , um zur Drücken Sie die Taste , um zur Flow Easy Cal Kontrollleuchte zu gelangen Kontrollleuchte zu gelangen (siehe Funktion über die Taste Seite 4) Sperren oder genehmigen Sie die Easy Bestätigen Sie und verlassen Sie das Cal‐Funktion über die Taste Einstellmenü über die Taste 10 Wartung: Die Pumpe: Bei nicht mehr Gebrauch der Pumpe sollte die Pumpe mit Wasser gespült werden. Die Schläuche sind Verschleißteile. - Seite 14 • Die Uhrzeit einstellen und die Stromzufuhr beschicken, indem der Schuko-Stecker angeschlossen wird. ! Hinweis: Der Quetschschlauch ist ein Verschleißteil, und sollte daher vor Beginn jeder neuen Saison geprüft werden. Schematische Darstellung des Schlauchwechsels 14 ...
-
Seite 15: Lagerung Der Pool Basic
11 Lagerung der Pool Basic Die Pumpe: Nach dem Gebrauch sauberes Wasser durchpumpen, um den Schlauch zu reinigen. Danach den Rollenträger um 45° im Uhrzeigersinn drehen. Damit der Schlauch nicht unter Quetschung gelagert wird. Vor Frost geschützt aufbewahren. 15 ... -
Seite 16: Die Alarme
Die Sonde Sonde immer feucht halten!!! Ziehen Sie die pH‐Sonde aus dem entsprechenden Sondenhalter heraus. Bewahren Sie sie im mit Leitungswasser gefüllten Originalflakon auf. Die Sonde muss bei der Lagerung immer in einer Flüssigkeit getaucht sein. Der Sondenkopf (Membran) darf nicht austrocknen. Dies würde zu einem Defekt der Sonde führen. Falls notwendig, verschließen Sie den Sondenhalter mit einem 5 Cent großen Verschlussstöpsel. Oder einen Normgerechten Blindstopfen verwenden. ! Bewahren Sie die Sonde vor Frost, großer Hitze und direkter Sonneneinstrahlung geschützt auf. ! GEBEN SIE KEINE ÜBERMÄSSIGEN MENGEN an Chemikalien vor der Sonde hinzu. Die pH‐Elektrode besteht aus Glaselementen. Mit Vorsicht handhaben! 12 Die Alarme OFA (Überdosierungsalarm): Erster OFA‐Alarm: Die ALARMLEUCHTE blinkt; Aktivierung nach 3 aufeinander folgenden Dosierzyklen, bei denen der voreingestellte Wert nicht erreicht worden ist; das System garantiert weiterhin die Mess‐ und Dosierfunktionen. Bei Frischwasserbefüllung braucht die Anlge eine gewisse Zeit um auf den Gewünschten Wert zu gelangen. Wenn die Anlage den Wert nach drei Zyklen nicht erreicht, springt sie auf Alarmmodus. Mann kann dann den Alarmmodus umgehen, indem man die Anlage aus und wieder einschaltet. Dann werden die drei Zyklen von neuem gestartet. Den OFA kann man im Setup aber auch deaktivieren. 16 ... - Seite 17 Zweiter OFA‐Alarm: Die ALARMLEUCHTE blinkt und die Kontrollleuchte Hold schaltet sich ein; die Dosierpumpe wird blockiert. Der Alarm wird nach 4 aufeinander folgenden Dosierzyklen aktiviert, bei denen der voreingestellte Wert nicht erreicht worden ist; um zum normalen Betrieb zurückzukehren, drücken Sie die Taste : Das Gerät beseitigt die Alarme und kehrt zum normalen Mess‐ und Dosierbetrieb zurück. Flow (Fluss): Zufluss vorhanden (für die Filterpumpe bestimmt). Wird aktiviert wenn die Pool Basic pH mit einer Umwälzpumpe verschaltet ist. Alarm Led: Relais Was ist zu tun Allarm‐led blinkt Alarm Relais ‐ Die Taste Enter drücken, um das Füllstandsalarm (nur wenn eine Sauglanze geschlossen Alarmrelais zu offen. Hold‐Led leuchtet angeschlossen ist) ‐ Produkt im Produkttank auffüllen Allarm‐led blinkt Alarm Relais ‐ Die Taste Enter drücken, um das geschlossen Alarmrelais zu offen. Messung außerhalb des Messbereichs ‐ Reset der pH‐Messung durchführen Allarm‐led blinkt Alarm Relais geöffnet ‐ Die Taste Enter drücken, um auf Null ...
-
Seite 18: Werkseinstellung
13 Werkseinstellung Die Pool Basic pH wird in folgenden Parametern ausgeliefert: Werksparameter (Default): • SetPoint Wert= 7,4 pH • Dosiermethode = Säure • Kalibrierung = ON • OFA = OFF • Durchflusseingang = OFF • Easy Calibration = OFF Rückstellung auf Defaultparameter: • Die Einheit ausschalten • Die Tasten AUFWÄRTS und WÄRTS (zusammen) gedrückt halten und das System einschalten • Alle Leds blinken •...
