McVoice MY-68 Bedienungsanleitung

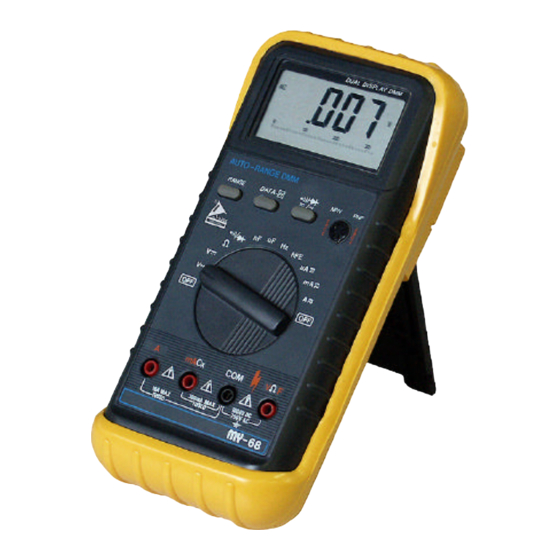

Bedienungsanleitung Digital-Multimeter McVoice MY-68
Zubehör
• Bedienerhandbuch • Batterie • Prüfspitzen
Einleitung
In diesem Handbuch sind sämtliche Sicherheitsvorschriften, Betriebshinweise, technische
Daten und Wartungsvorschriften für das tragbare, kompakte und batteriebetriebene Digital-
Multimeter (DMM) enthalten. Das Messinstrument ist für Gleich- und Wechselspannungs-
Messungen, Gleich- und Wechselstrommessungen, Widerstandsmessungen, Durchgangs-
prüfungen mit akustischem Signal, Dioden- und Transistorprüfungen sowie für Frequenz-
und Kapazitätsmessungen geeignet. Es handelt sich um ein Digitalmultimeter mit 3 ¾-
stelliger Anzeige und Bereichsautomatik (Autorange) bis 3260 Zählungen mit analoger
Bargraphanzeige. Das AD - Wandlersystem besteht aus einem schnellen und einen
langsamen AD – Wandler, so dass hohe Messgeschwindigkeiten gewährleistet sind.
Sicherheitshinweise
Dieses Messgerät entspricht der Norm IEC-348 für elektronische Messgeräte.
Beachten Sie bitte alle Sicherheits- und Bedienhinweise, um einen sicheren
Gebrauch zu gewährleisten und das Gerät in einem guten Betriebszustand zu
erhalten.
Bei Verwendung dieses Messgeräts ist der Benutzer zur Beachtung
§
aller regulären Sicherheitsmassnahmen,
einschließlich der folgenden, angehalten:
- Schutzmassnahmen gegen gefährliche, elektrische Ströme
- Schutz gegen Missbrauch des Messgeräts
Bei Heraustrennen oder Auslöten eines Schaltelements ist die
§
Spannung stets abzuschalten.
Die vollständige Einhaltung der Sicherheitsnormen kann nur mit
§
den mitgelieferten Prüfkabeln gewährleistet werden. Wechseln
Sie diese, falls nötig, nur gegen Prüfkabel des gleichen Typs
oder Kabel mit den selben elektrischen Eigenschaften aus. Die
Prüfkabel sollten in einem guten Zustand sein.
Widerstandsmessungen an Schaltungen bzw. Schaltkreisen sind stets in
§
spannungslosen Zustand durchzuführen.
Bei Anschluss der Messspitzen an die 10A- oder 300mA - Eingangsbuchse dürfen die Messspitzen keinesfalls mit der Spannungsquelle in
§
Berührung kommen.
Zwischen Eingangsbuchse und Masse dürfen niemals mehr als 1000V DC oder 750V AC anliegen.
§
Bei Spannungen über 60V DC bzw. 30V AC ist mit besonderer Vorsicht zu arbeiten.
§
Bei Verwendung zu beachten
§ Überschreiten Sie nie die zulässigen Grenzwerte, die in den Angaben zum jeweiligen Messbereich aufgeführt sind.
§ Wenn das Messgerät an einen Messkreis angeschlossen ist, sollte darauf geachtet werden, dass nicht belegte Anschlüsse nicht berührt
werden.
§ Beginnen Sie mit dem Bereichswahlschalter in der höchsten Einstellung, wenn der zu erwartende Messbereich nicht klar ist.
§ Trennen Sie das Prüfgerät von dem zu messenden Schaltkreis, bevor Sie Einstellungsänderungen des Bereichwahlschalters vornehmen.
§ Führen Sie nie Widerstandsmessungen an stromführenden Schaltkreisen aus.
§ Gehen Sie bei der Arbeit mit Spannungen über 60V DC oder 30V AC RMS stets mit Vorsicht vor. Halten Sie die Messfühler stets hinter dem
Berührungsschutz.
§ Vor dem Messen von Transistoren sollten Sie unbedingt darauf achten, dass Prüfkabel von allen Messkreisen getrennt sind.
§ Es sollten sich keine elektronischen Bauteile in der hFE-Buchse befinden, wenn Spannungsmessungen mit den Prüfkabeln durchgeführt
werden.
Wartung und Pflege
§ Trennen Sie die Prüfkabel vor dem Öffnen des Gehäuses von allen stromführenden Prüfkreisen.
§ Um Feuergefahr auszuschließen, sollte eine 0,3A/250V bzw. 10A/250V (jeweils flink) Sicherung verwendet werden.
§ Bei Auftreten von Funktionsstörungen sollte das Messgerät sofort aus dem Verkehr gezogen und geprüft werden.
§ Führen Sie nur Messungen aus, wenn die rückseitige Abdeckung aufgesetzt und vollständig befestigt ist.
§ Bringen Sie dieses Multimeter nie mit Scheuer- oder Lösungsmitteln in Kontakt. Reinigen Sie das Gerät nur mit einem feuchten Tuch und
einem milden Reinigungsmittel.
Bedienung
♦
Bei einer schwachen Batterie erscheint das BATT. Zeichen auf dem Display, in diesem Fall lösen Sie bitte die Schrauben nehmen Sie die
Rückwand ab und wechseln Sie die Batterie.
♦ Die Messung können Sie entweder über die manuelle Bereichsumschaltung oder per Autorange einstellen.
♦
Wenn die Spannung oder der Bereich vor der Messung nicht bekannt sind, sollten Sie den Funktionswahlschalter auf den höchsten Be-
reich stellen und sich dann langsam herunter tasten.
♦ Bei einer Bereichsüberschreitung erscheint im Display ein „OL" (Overload).
