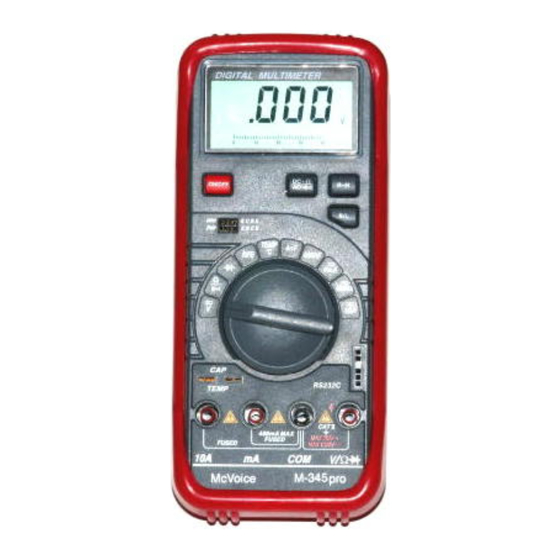

McVoice M-345pro Bedienungsanleitung

Bedienungsanleitung Digital-Multimeter M-345pro
Voice
Mc
Meßtechnik
1.3 Während des Gebrauches
• Übersteigen Sie nie die Schutzbegrenzungs-Werte, die in den
Technischen Daten für jede Messtrecke angegeben werden.
•
Wenn das Messinstrument mit einem Mess-Stromkreis verbunden wird, berühren Sie nicht unbenutzte Anschlussbuchsen.
• Wenn die zu messende Wertskala vorher unbekannt ist, stellen Sie den Regler in die höchste Position ein.
• Bevor Sie den Regler zur Änderung der Funktion drehen, trennen Sie die Messleitungen vom Stromkreis.
•
Wenn Sie Messungen an Fernsehapparaten durchführen oder Energie-Stromkreise schalten, denken Sie immer daran, dass es
in hohem Umfang Spannungs-Impulse an den Prüfpunkten geben kann, die das Messinstrument beschädigen können.
• Führen Sie nie Widerstands-Messungen auf unter Strom stehenden Leitungen durch.
• Vorsicht beim Arbeiten mit Spannungen über 60V Gleichstrom oder 30V-Wechselstrom Effektivwert. Halten Sie Ihre Finger
hinter die Sperren der Prüfspitzen beim Messen.
1.4 Wartung
• Bevor Sie das Messinstrument öffnen, trennen Sie immer die Messleitungen von allen Quellen des elektrischen Stromes.
•
Für durchgehenden Schutz gegen Feuer, ersetzen Sie die Sicherung nur durch eine Sicherung mit spezifizierter Spannung
und den aktuellen Bewertungen: "F 15A/250V".
• Wenn irgendwelche Störungen oder Abweichungen beobachtet werden, benutzen Sie das Messinstrument nicht mehr und
überprüfen Sie es.
• Um das Messinstrument zu säubern, benutzen Sie ein leicht feuchtes Tuch und nur mildes Reinigungsmittel, benutzen Sie
kein Poliermittel, das Lösungsmittel enthält.
2. Beschreibung
Dieses Messinstrument ist ein professionelles Messinstrument mit Bereichsautomatik. Es hat einen Digitmesswert von 3999
Zählimpulsen und ein aus 38 Segmenten bestehendes Balkendiagramm. Gemessen werden können:
• Gleich- und Wechselspannung (automatische Bereichswahl) • Gleich- und Wechselstrom
• Temperaturen • Widerstände (automatische Bereichswahl) • Kapazitäten • Dioden testen
• Transistoren testen • akustischer Durchgangsprüfer
Die detaillierten Messbereiche finden Sie im Abschnitt 4 dieser Anleitung.
2.1 ON/OFF - Taste
Der On/Off-Schalter wird benutzt, um das Messinstrument an oder aus zu schalten. Wenn der Taste betätigt wird, ertönt ein Signal.
2.2 Ω / Durchgangsprüfer- Taste
Diese Taste wird verwendet, um den Durchgang von Leitungen zu prüfen. Bei Durchgang ertönt ein Signalton. Diese Taste ist ebenfalls
zum Testen von Dioden oder Transistoren, es kann der Durchgang von diversen Halbleitern angezeigt werden (Durchgang- oder
Sperrrichtungsmessung).
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
- 1 -
1. Sicherheitsinformation
Folgen Sie allen Sicherheits- und Funktionshinweisen, um
sicherzugehen, dass das Messinstrument richtig benutzt und unter
guten Betriebsbedingungen gehalten wird.
1.1 Einleitung
Wenn Sie das Messinstrument benutzen, stellen Sie sicher, dass
alle Sicherheitsvorschriften beachtet werden:
Schutz gegen die Gefahren des elektrischen Stromes
-
Schutz des Messinstruments gegen Fehlanwendung.
-
Die volle Garantie wird
Sicherheitshinweise befolgt und die beiliegenden Messleitungen
benutzt werden!
Die Messleitungen müssen in gutem Zustand sein.
1.2 Lieferumfang
Bitte überprüfen Sie, ob
alle Teile in der Packung
enthalten sind:
§ Messgerät M345pro + Holster
§ Prüfkabel rot + schwarz
§ 9V-Blockbatterie
§ Temperatur-Tastkopf
§ PC Anschlusskabel
§ Mess- und Analysesoftware
649-000
nur gewährleistet, wenn alle
