TERRA/TERRA SX
| Elektrorollstuhl

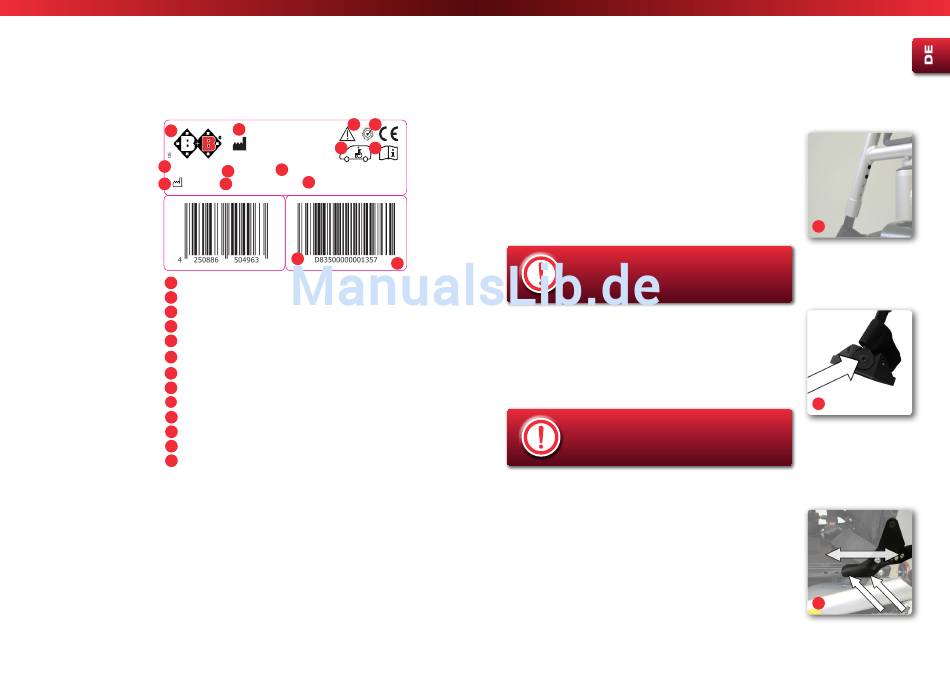

CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Power Wheelchairs (crash tested)
A
G
Modell: Terra
2017-12
J
EAN 13
A
Herstellerlogo
Herstellerangabe
B
C
RoHS Logo
CE-Zeichen
D
E
Nicht als Sitz im Fahrzeug geeignet
Wichtig - Gebrauchsanweisung beachten
F
Modellbezeichnung
G
Modellnummer
H
Anwendungsklasse
I
Produktionsdatum
J
max. Zuladung
K
Höchstgeschwindigkeit
L
Seriennummer
M
3.5. Grundeinstellung
Vor der ersten Benutzung ist es erforderlich, den Rollstuhl auf Ihre
Körpergröße einzustellen. Nur so ist ein langes ermüdungsfreies
Fahren in einer physiologisch korrekten Haltung möglich. Nachfolgend
werden die Grundeinstellung des Rollstuhls beschrieben. Diese sollten
Sie in Zusammenarbeit mit dem Sanitätsfachhandel durchführen.
Sie benötigen dafür einen Satz Innensechskantschlüssel mit den
Größen 4mm, 5mm und 6mm, einen Kreuzschraubenzieher sowie
Gabelschlüssel 10mm und 13mm
10
C
D
B
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
E
F
Telefon 0700 - 60007070
I
H
Modell-Nr.: 8350
Anwendungsklasse: B (Outdoor | Indoor)
Max. Zuladung: 136kg
L
Höchstgeschwindigkeit: 6 km/h
K
SN
M
01
Elektrorollstuhl |
3.5.1. Beinstützen
Unterschenkellänge
•
Die Unterschenkellänge kann in einem Bereich von 47 - 55 cm
verstellt werden.
•
Lösen Sie hierzu die beiden Inbusschrauben (SW 4).
•
Stellen Sie die gewünschte Höhe ein (Abb. 02).
•
Ziehen Sie die Schrauben wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass zur sicheren Befestigung im-
mer zwei Schrauben verwendet werden!
Fußplattenwinkel
•
Der Winkel der Fußplatte ist in Stufen von 25° einstellbar.
•
Lösen Sie die Verschraubung seitlich an der Fußplatte.
•
Stellen Sie den gewünschten Winkel der Fußplatte ein (Abb. 03).
•
Ziehen Sie die Schraube wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass Sie die Einstellung nur im
markierten Bereich erfolgt!
3.5.2. Sitz
Sitztiefe
•
Die Grundeinstellung der Sitztiefe ist 45 cm.
•
Sie können die Sitztiefe auf 40 cm reduzieren. Anschließend sollten
Sie ein neues angepaßtes Sitzkissen verwenden.
•
Zur Anpassung der Sitztiefe lösen Sie die Befestigungen der
Rückenlehne, schieben Sie diese nach vorn und ziehen Sie die
Schrauben wieder fest an (Abb. 04).
Bischoff & Bischoff GmbH |13.12.2017
TERRA/TERRA SX
02
03
04
