Installation Der Ph- Und Acl-Sonden - Zodiac Tri Pro Montage- Und Gebrauchsanleitung

Pfeile
zeigen die
Fließrichtung
des Wassers
an
Reduzierstück
(EU-Kennzeichnung)
zum Einfügen in die
Schelle für ein Rohr
zu ND 50 mm
Schelle ohne
Reduzierstück für
Rohr ND 63 mm
(3)
(4)
(5)
(6)

3.4/ Installation der pH- und ACL-Sonden

Für ein optimales Funktionieren, müssen Sie die folgenden Anweisungen
einhalten, bevor Sie die Sonden auf dem POD Elementeträger anbringen.
Hinweis: - Die pH-Sonde (blau, Teil Nr. 2) ist dazu bestimmt, den pH des
Wassers im Schwimmbecken zu messen.
- Die Sonde ACL (rot, Teil Nr. 3) ist dazu bestimmt, das
Desinfektionspotential des Schwimmbeckenwassers zu messen
(den Active Chlorine Level), um die Produktion des TRi-
Salzelektrolysegeräts entsprechend zu regeln.
(1)
➤ Die folgenden Handhabungen gelten für die 2 Sonden: pH & ACL.
1. Das Schutzfl äschchen durch Abschrauben seines Stöpsels vorsichtig
abnehmen (1).
2. Das Ende der Sonde unter Leitungswasser spülen und das überschüssige
Wasser abschütteln.
!
ACHTUNG: Die Sonde darf auf keinen Fall mit einem Lappen oder Papier
abgewischt werden: das beschädigt sie!
(2)
3. Die 2 Lagerfl äschchen wegräumen, sie werden bei der Einwinterung
verwendet. Die Aufbewahrungslösungen ausschütten, beim späteren
Lagern der Sonden reicht Leitungswasser.
4. Die pH- und die ACL-Sonde (Teile Nr. 2 und 3) in ihre jeweiligen
Sondenhalter geben und die Spannringe mit der Hand festziehen.
Sicherstellen, dass die Sonden nicht zu tief in ihre Aufnahme eindringen
(siehe Foto mit den Strichelungen, die das Tiefenlimit angeben) (2).
65

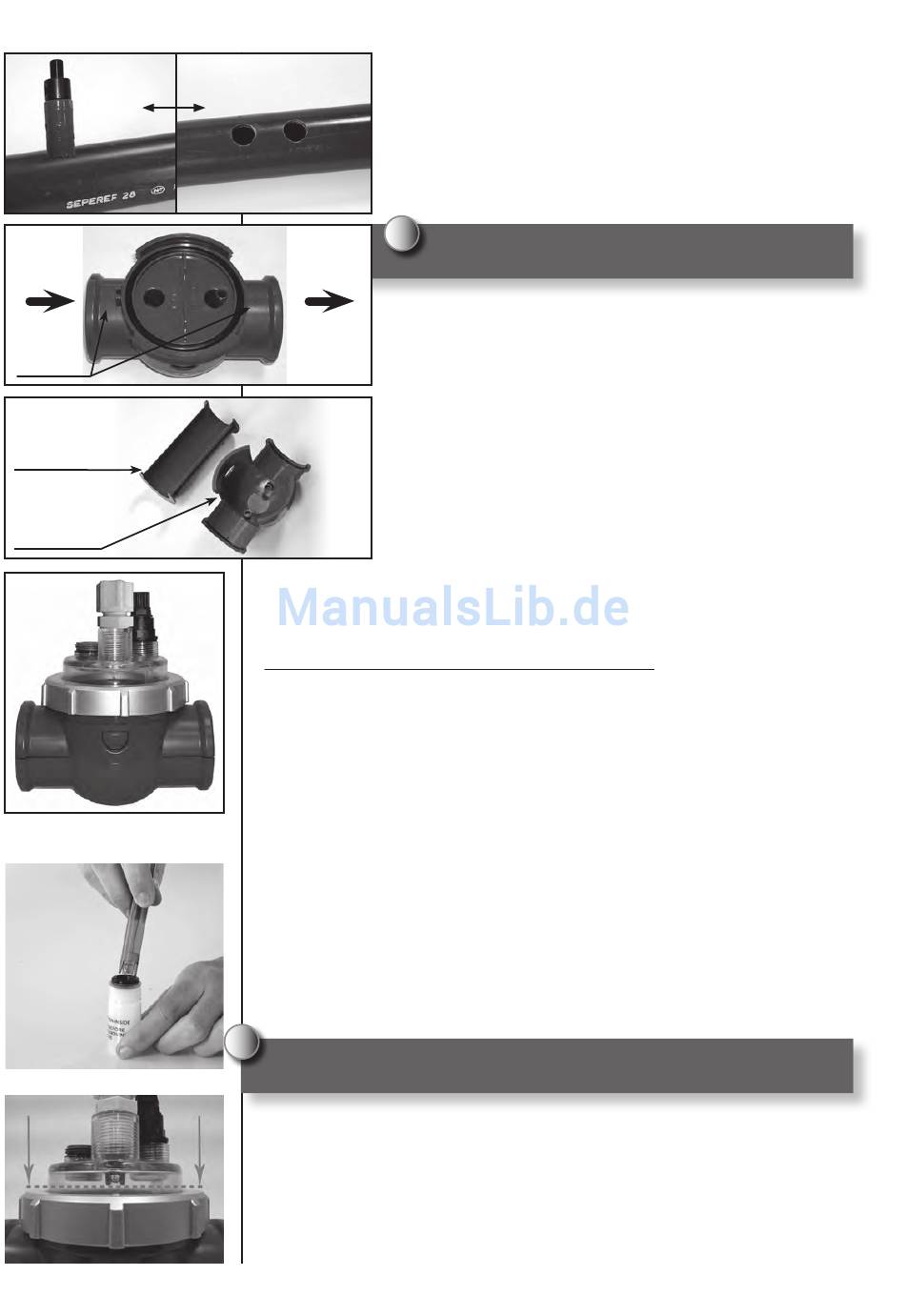

4. Mit der mitgelieferten Kronsäge (Teil Nr. 5), die 2
Versorgungsbohrungen des POD anlegen. Sicherstellen,
dass die Lochränder völlig glatt und entgratet sind (3).
5. Geben Sie den oberen Teil des POD auf die Rohrleitung,
indem sie ihn in die zuvor gebohrten Löcher schieben.
!
ACHTUNG: Die Pfeile auf dem oberen Teil der Schelle
des POD zeigen in die Fließrichtung des Wassers (4).
6. Rasten Sie die 2 Teile der Schelle des POD auf der
Rohrleitung ein. Für eine Rohrleitung des Typs ND 50 mm,
ein Reduzierstück mit dem Hinweis „EU" verwenden. Für
eine Rohrleitung des Typs ND 63 mm, kein Reduzierstück
verwenden (5).
7. Den oberen Teil des POD mit seinen
verschiedenen Elementen in die durch eine
Unverwechselbarkeitsvorrichtung angegeben Richtung
Positionieren und den Spannring gut festziehen (aber nur
mit der Hand) (6).
