- Seite 1 Airflo Mk3 user instructions English Deutsch Français Nederlands Italiano Español Polski Simple solutions for everyday independence...
-
Seite 2: Inhaltsverzeichnis
Airflo Mk3 English Intended Use The Airflo Mk3 by Mangar International, is a low pressure air compressor, which has been designed for use with Mangar International pneumatic lifting WARNINGS equipment and is controlled by means of the supplied 2-way hand control. -
Seite 3: Standard Package Contents

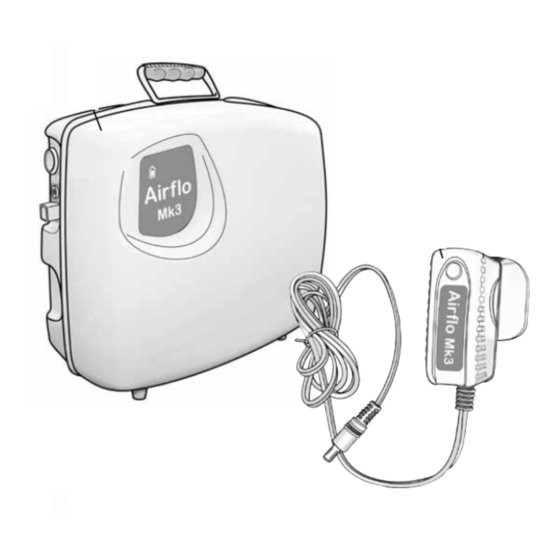

Airflo Mk3 Standard Package Contents - fig. 1 x Airflo compressor fitted with one 12v - 2.3Ah battery (A) 1 x Battery charger (B) 1 x 2-Way hand control (C) 1 x User instructions Getting Started The Airflo does not have an ‘on/off’ switch. To... -
Seite 4: Battery Charging
Disconnect the Airflo from the battery charger and place in a safe and convenient position. Connect the air hose from the Mangar International equipment to the air outlet socket (A). The connector will ‘click’ into place when firmly pushed onto the outlet. -
Seite 5: Push-Button Hand Control
‘Down’ button will not work. This feature will always ensure that the seat of a Mangar International bathing product cannot be lowered into a bath if there is insufficient battery power to raise it again. -
Seite 6: Maintenance
Airflo Mk3 Maintenance - fig. At approximately 12 month intervals, inspect the air filter located in the base of the Airflo (A), and if necessary, fit a new filter (a kit of replacement filters is available through your supplier - part number: CA0074). -
Seite 7: Trouble Shooting Guide
Airflo Mk3 Trouble shooting guide Compressor does not run when ‘up’ is Battery State Indicator light flashing ‘Red’. selected on the 2-way hand control. Ensure that the air hose from the product This happens when the compressor’s internal being inflated is connected to the Airflo. -
Seite 8: Symbols Used On Airflo And Charger
Airflo Mk3 Symbols used on Airflo and Charger labels For indoor use ony. Do Not connect to mains power in a bathroom or Warning outdoors. Duty cycle I = Operating time Attention consult instructions O = Non operating time (Max. continuous operating time =... -
Seite 9: Warranty
To find out more about this service please call our Customer Service Department on Freephone 0800 2800 485. Mangar International reserves the right to alter product specifications and/or any of the information contained within this document without notice. Simple solutions for everyday independence... - Seite 10 Airflo Mk3 Deutsch Vorgesehener Gebrauch Der Airflo Mk3 von Mangar International ist ein WARNUNG Niederdruck-Kompressor, der für den Einsatz mit pneumatischen Hebevorrichtungen von Mangar • Bitte vergewissern sie sich, dass sie sowohl die International entwickelt wurde und mit der vorliegende als auch die bedienungsanleitung mitgelieferten Zweiweg-Handsteuerung bedient für sonstige verwendete produkte von...
-
Seite 11: Standardmäßige Verpackungsinhalte - Abb
Airflo Mk3 Standardmäßige Verpackungsinhalte Abb. 1 x Airflo Verdichter ausgestattet mit einer Batterie mit 12 V und 2,3Ah (A) 1 x Batterieladegerät (B) 1 x 2-Wege handsteuerung (C) 1 x Bedienungsanleitung Erste Schritte Der Airflo verfügt nicht über einen Ein-/Ausschalter. -
Seite 12: Aufladen Der Batterie S
Sie den Verdichter in einer sicheren und bequemen Stellung an. Verbinden Sie den Luftschlauch des Gerätes von Mangar International mit der Luftauslassbuchse (A). Der Stecker rastet ein, wenn dieser fest auf den Ausgang gedrückt wird. Drücken Sie die Einrastvorrichtung nach unten auf den Stecker (B),... -
Seite 13: Wege-Handsteuerung - Abb
Überprüfung der Batteriespannung durch. Wenn die Spannung zu niedrig ist, funktioniert die Taste “Ab” nicht. Diese Funktion stellt immer sicher, dass der Sitz eines Badeerzeugnisses von Mangar International nicht in ein Bad abgelassen werden kann, wenn die Batteriespannung nicht dazu ausreicht, das Produkt wieder zu heben. -
Seite 14: Entsorgung
Airflo Mk3 Wartung - Abb. Überprüfen Sie in Intervallen von circa 12 Monaten den Luftfilter, der sich im Fuß des Airflo (A) befindet, und bauen Sie ggf. einen neuen Filter ein (Sie erhalten einen Satz Austauschfilter bei Ihrem Händler - Bauteilnummer: CA0074). -
Seite 15: Leitfaden Zur Fehlerbehebung S
Airflo Mk3 Leitfaden zur Fehlerbehebung Verdichter läuft nicht, wenn die Taste “Auf” Die Kontrollleuchte für den Batteriezustand auf der 2-Wege-Handsteuerung gedrückt blinkt “rot”. wird. Dies geschieht, wenn die Stellen Sie sicher, dass der Luftschlauch des Innentemperaturabschaltung des aufzublasenden Produktes an den Airflo Verdichters ausgelöst hat. -
Seite 16: Symbole Auf Dem Airflo Und Dem Ladegerät S
Airflo Mk3 Symbole auf dem Airflo und dem Ladegerät Nicht im Badezimmer oder im Warnung Freien ans Stromnetz anschließen Einschaltdauer I = Betriebszeit Achtung, wenden Sie sich an O = neutrale Zeit die Anleitung Maximaler Dauerbetrieb = 5 Minuten Achtung, wenden Sie sich an Max./min. -
Seite 17: Garantie S
Gebrauch oder nicht autorisierte Reparaturen zurückzuführen. Seriennummer Airflo: ......Kaufdatum: ......Rechnungsnummer/Nummer Lieferschein: ......Mangar International behält sich das Recht vor, die technischen Daten des Produktes und/oder jegliche in diesem Dokument enthaltenen Informationen ohne vorherige Ankündigung zu ändern. Simple solutions for everyday independence... - Seite 18 Airflo Mk3 Français Utilisation prévue L’Airflo Mk3 de Mangar International est un compresseur basse pression conçu pour être utilisé AVERTISSEMENTS avec le matériel de levage Mangar International et se contrôle au moyen d’une commande manuelle • Avant d’utiliser l’equipement, assurez-vous 2-way incluse.
-
Seite 19: Contenu De L'emballage Standard
Airflo Mk3 Contenus de l’emballage standard - fig. 1 x Compresseur Airflo équipé d’une batterie 12v - 2,3Ah battery (A) 1 x Chargeur de batterie (B) 1 x Contrôle à la main 2-Way (C) 1 x Instructions d’utilisation Mise en route... -
Seite 20: Charge De La Batterie
Raccordement du flexible d’air - fig. Débranchez le flexible Airflo du chargeur et placez- le dans une position sûre et commode. Raccordez le flexible d’air de l’équipement Mangar International au raccord femelle d’air (A). Le raccord s’encliquettera en place lorsqu’on l’enfonce fermement sur le raccord femelle correspondant. -
Seite 21: Commande Manuelle À Bouton Poussoir
“descente” ne fonctionnera pas. Grâce à cette fonction, le siège d’un produit pour salles de bains Mangar International ne peut pas être abaissé dans une baignoire si la charge de la batterie n’est pas suffisante pour le faire remonter ensuite. -
Seite 22: Mise Au Rebut
Airflo Mk3 Maintenance - fig. Environ tous les 12 mois, inspectez le filtre à air se trouvant à la base du Airflo (A), et si nécessaire, installez un nouveau filtre (un kit de filtres de rechange est disponible auprès de votre fournisseur, référence: CA0074). -
Seite 23: Guide De Dépannage
Airflo Mk3 Guide de dépannage Le compresseur ne se met pas en marche Le voyant d’état de la batterie clignote en lorsqu’on appuie sur le bouton “up” de la “rouge”. commande manuelle. Ceci se produit en cas de disjonction résultant Vérifiez que le flexible d’air provenant du... -
Seite 24: Symboles Utilisés Sur L'airflo Et Le Chargeur
Airflo Mk3 Symboles utilisés sur l’Airflo et le chargeur Facteur d’utilisation Avertissements I = Temps de fonctionnement O = Temps d’arrêt Durée maximum d’operation continuée = 5 minutes’ Attention : consultez les instructions Température opératoire max/min Equipement type BF (protection contre l’électrocution) -
Seite 25: Garantie
Numéro de série Airflo: ......Date d’achat: ......Numéro de facture/bordereau de livraison: ......Mangar International se réserve le droit de modifier les spécifications du produit et/ou des informations contenues dans ce docu- ment, sans préavis. Simple solutions for everyday independence... - Seite 26 Airflo Mk3 Nederlands Bedoeld gebruik De Airflo Mk3 van Mangar International is een lagedruk luchtcompressor die bedoeld is om WAARSCHUWINGEN samen met de pneumatische hefapparatuur van Mangar International gebruikt te worden. De • Gelieve eerst aandachtig deze instructies en Airflo wordt geregeld via de meegeleverde 2-wegs diegenen horend bij enigerlei ander mangar handbediening.
-
Seite 27: Standaard Pakketinhoud
Airflo Mk3 Standaard pakketinhoud – fig. 1 x Airflo compressor, uitgerust met een 12 V – 2,3Ah batterij (A) 1 x batterijlader (B) 1 x 2-Weg Handbediening Controle (C) 1 x gebruikershandleiding Aan de slag De Airflo heeft geen aan-/uitschakelaar. Om de... -
Seite 28: Opladen Van Batterij
Maak de Airflo los van de batterijlader en plaats hem in een veilige en handige positie. Sluit de luchtslang van de Mangar International apparatuur op de luchtuitlaataansluiting aan (A). De connector zal op z’n plaats klikken als hij stevig in de uitlaat wordt gedrukt. -
Seite 29: Handbediening Met Druktoetsen
“Omlaag” niet werken. Deze voorziening zorgt er altijd voor dat de stoel van een badproduct van Mangar International niet omlaag in het bad kan worden gebracht als er onvoldoende batterijstroom is om hem weer omhoog te brengen. -
Seite 30: Onderhoud
Airflo Mk3 Onderhoud - fig. Inspecteer elk jaar de luchtfilter in de voet van de Airflo (A), en breng indien nodig een nieuwe filter aan (uw leverancier kan u voorzien van vervangingsfilters – onderdeelnummer: CA0074). Vervanging batterij (onderdeelnummer: CB0405) • Keer de Airflo om en verwijder de twee schroeven (B) uit elk van de twee borgplaten (C) en rubber pads. -
Seite 31: Probleemoplossingsgids
Airflo Mk3 Probleemoplossingsgids Compressor draait niet wanneer “omhoog” De indicator van de batterij knippert “Rood”. op de drukknophandbediening is geselecteerd. Dit gebeurt wanneer de interne temperatuur van de compressor de stroomonderbreking Zie of de luchtslang van het opgeblazen activeert. Laat de Airflo 60-90 minuten product op de Airflo is aangesloten. -
Seite 32: Symbolen Op De Airflo En Oplader
Airflo Mk3 Symbolen op de Airflo en oplader Niet in de badkamer of in de open Waarschuwingen lucht aansluiten op het stroomnet Werkingscyclus I = Bedrijfstijd Opgelet raadpleeg instructies O = Niet bedrijfstijd Max/Min Type BF apparatuur bedrijfsomgevingstemperatuur (bescherming tegen elektrische... -
Seite 33: Garantie
Serienummer van Airflo: ......Datum van aankoop: ......Factuur-/bestelbonnummer: ......Mangar International behoudt zich het recht voor om productspecificaties en/of de informatie die zich in dit document bevindt zonder voorafgaand bericht te wijzigen. Simple solutions for everyday independence... - Seite 34 Airflo Mk3 Italiano Uso previsto Il dispositivo Airflo Mk3 by Mangar International è un compressore ad aria a bassa pressione, concepito AVVERTENZE per essere utilizzato con attrezzature pneumatiche di ausilio al sollevamento Mangar International ed è • Prima di mettere in funzione l’apparecchio, controllato mediante un comando manuale a 2 vie.
-
Seite 35: Guida Introduttiva
Airflo Mk3 Contenuto della confezione standard - fig. 1 x compressore Airflo dotato di una batteria da 12v - 2,3Ah (A) 1 x carica batterie (B) 1 x 2-Way di Comando Manuale (C) 1 x istruzioni per l’utente Guida introduttiva L’Airflo non è... - Seite 36 Scollegare l’Airflo dal carica batterie e porlo in una posizione sicura e comoda. Collegare il tubo d’aria dell’attrezzatura della Mangar International alla presa di uscita d’aria (A). Il connettore scatterà a posto quando spinto nella presa. Per rilasciare il tubo, premere il cuscinetto...
- Seite 37 ‘Giù’ non funziona. Questa funzione assicura sempre che il sedile del prodotto da bagno della Mangar International non sia abbassato in un bagno se non c’è sufficiente alimentazione per risollevarlo.
-
Seite 38: Smaltimento
Airflo Mk3 Manutenzione - fig. Ad intervalli di 12 mesi circa, controllare il filtro d’aria sito alla base dell’Airflo (A), e se necessario utilizzare un filtro nuovo (un kit di sostituzione filtri è disponibile dal fornitore - numero parte: CA0074). -
Seite 39: Guida Alla Risoluzione Dei Problemi
Airflo Mk3 Guida alla risoluzione dei problemi Il compressore non funziona quando ‘su’ è La luce dell’indicatore di stato della batteria selezionato sul controllo manuale con tasto che lampeggia in ‘rosso’. a pressione. Questo accede quando l’interruzione della Accertarsi che il tubo d’aria sia gonfiato e temperatura interna si attiva. - Seite 40 Airflo Mk3 Simboli utilizzati sull’Airflo e Caricator Non collegare alla rete elettrica in Avvertenze bagno o all’aperto Ciclo di funzionamento I = tempo operativo Attenzione, consultare le O = tempo non operativo istruzioni Tempo massimo di operazione continuativa = 5 minuti...
- Seite 41 Numero di serie Airflo: ......Data di acquisto: ......Numero nota fattura/consegna:......Mangar International si riserva il diritto di modificare le specifiche del prodotto e/o qualsiasi informazione contenuta nel documento senza preavviso. Simple solutions for everyday independence...
- Seite 42 Airflo Mk3 Español Uso previsto Airflo Mk3, de Mangar International, es un compresor de aire de baja presión diseñado para ADVERTENCIAS su uso con el equipo de elevación neumática de Mangar International y cuyo manejo se realiza • Por favor, asegúrese de que lee y comprende mediante un mando de control de dos vías.
-
Seite 43: Contenidos Del Paquete Estándar
Airflo Mk3 Contenidos del paquete estándar - fig. 1 x compresor Airflo equipado con una batería 12v - 2,3Ah (A) 1 x cargador de batería (B) 1 x 2-Way Controle Manuales (C) 1 x instrucciones del usuario Cómo empezar El Airflo no tiene un interruptor de encendido/ apagado. -
Seite 44: Carga De La Batería
Desconecte el Airflo del cargador de batería y colóquelo en una posición segura y conveniente. Conecte la manguera de aire del equipo de Mangar International a la toma de salida de aire (A). El conector hará un “clic” cuando esté en la posición correcta, firmemente ajustado contra la toma. -
Seite 45: Control Manual De Botones
‘Down’ no funciona. Esta función siempre se asegurará de que el asiento de un producto de baño de Mangar International no se pueda descender hacia la bañera si no hay suficiente potencia de batería para volver a elevarlo. -
Seite 46: Mantenimiento
Airflo Mk3 Mantenimiento - fig. Aproximadamente cada 12 meses, inspeccione el filtro de aire ubicado en la base del Airflo (A) y, de ser necesario, coloque un nuevo filtro (puede pedir un kit de filtros de repuesto a su proveedor; número de repuesto: CA0074). -
Seite 47: Guía De Solución De Problemas
Airflo Mk3 Guía de solución de problemas El compresor no funciona cuando se Indicador luminoso de estado de batería selecciona ´Up´ en el control manual de titila en rojo. botones. Esto sucede cuando se desencadena la Asegúrese de que la manguera de aire del desactivación por temperatura interna del... -
Seite 48: Símbolos Usados En El Airflo Y Cargador
Airflo Mk3 Símbolos usados en el Airflo y cargador Ciclo de trabajo I = Tiempo de operación Advertencias O = Tiempo no operativo Máximo tiempo continuo en funcionamiento = 5 minutos Atención consulte las instrucciones Temperatura max/min de Equipo Tipo BF (protección ambiente de operación... -
Seite 49: Garantía
Fecha de compra: ......Número de factura/remito: ......Mangar International se reserva el derecho de alterar las especificaciones de los productos y/o cualquier otra información contenida en el presente documento sin necesidad de aviso previo. Simple solutions for everyday independence... - Seite 50 Airflo Mk3 Polski Przeznaczenie Sprężarka Airflo Mk3 produkcji Mangar International to niskociśnieniowa sprężarka OSTRZEŻENIA powietrza przeznaczona do stosowania z urządzeniami podnoszącymi produkcji Mangar • BEZWZGLĘDNIE przeczytać ze zrozumieniem International i jest obsługiwana za pomocą niniejsze instrukcje oraz instrukcje dostarczone 2-kanałowego sterownika ręcznego.
-
Seite 51: Pierwsze Kroki
Airflo Mk3 Zawartość standardowego pakietu – rys. 1 x sprężarka Airflo z jednym akumulatorem 12 V – 2,3 Ah (A) 1 x ładowarka akumulatorów (B) 1 x 2-kanałowy sterownik ręczny (C) 1 x instrukcja użytkownika Pierwsze kroki Sprężarka Airflo nie posiada włącznika. W celu włączenia sprężarki lub aktywacji kontrolki stanu... - Seite 52 Podłączyć przewód powietrza urządzenia produkcji Mangar International do przyłącza powietrza (A). Silne wciśnięcie łącznika w przyłącze spowoduje jego zamocowanie z „kliknięciem”. W celu odłączenia przewodu należy nacisnąć łopatkę łącznika (B).
- Seite 53 „w dół” nie działa. Ta funkcja ma na celu uniemożliwienie opuszczenia siedzenia produktu do kąpieli Mangar International do wanny, jeżeli stan naładowania akumulatora nie pozwoli na jego podniesienie. W czasie napełniania produktów Mangar International niewyposażonych w ciśnieniowy...
- Seite 54 Airflo Mk3 Konserwacja – rys. Z częstotliwością około 12 miesięcy należy sprawdzać filtr powietrza znajdujący się w podstawie sprężarki Airflo (A) i w razie potrzeby wymienić go na nowy (filtr zamienny dostępny jest u dostawcy – numer części: CA0074). Akumulator zamienny (numer części: CB0405) •...
-
Seite 55: Dane Techniczne
Airflo Mk3 Poradnik usuwania usterek Sprężarka nie uruchamia się po naciśnięciu Kontrolka stanu akumulatora pulsuje na strzałki w górę na 2-kanałowym sterowniku czerwono. ręcznym. Dzieje się tak, gdy aktywuje się wewnętrzny Sprawdzić, czy przewód powietrza wyłącznik temperaturowy sprężarki. Należy pompowanego produktu jest podłączony do pozostawić... - Seite 56 Airflo Mk3 Symbole umieszczone na etykietach sprężarki Airflo i ładowarki Tylko do stosowania wewnątrz budynków. Nie podłączać do Ostrzeżenie zasilania sieciowego w łazienkach lub na zewnątrz. Uwaga, zapoznać się z instrukcją Cykl roboczy I = Czas pracy Sprzęt typu BF (typ ochrony O = Czas spoczynku przed porażeniem prądem...
- Seite 57 Numer seryjny sprężarki Airflo: ....Data zakupu: ....Numer faktury / dowodu dostawy: ....Firma Mangar International zastrzega sobie prawo do zmiany specyfikacji produktu i/lub informacji zawartych w niniejszym dokumencie bez wcześniejszego powiadomienia. Simple solutions for everyday independence...
- Seite 58 Airflo Mk3 DECLARATION OF CONFORMITY This is to certify that :- Airflo Mk3 Compressor - CB0025 complies with:- The requirements for Class 1 devices according to Annex VII of the Medical Devices Directive 93/42/EEC as amended by 2007/47/EC IEC 60601-1...
- Seite 59 Airflo Mk3 Simple solutions for everyday independence...
- Seite 60 Simple solutions for everyday independence Mangar International Ltd Presteigne, Powys, Wales, LD8 2UF United Kingdom tel: +44 (0)1544 267674 fax: +44 (0)1544 260287 e-mail: sales@mangar.co.uk www.mangar.co.uk MI0259 issue 16 www.mangarhealth.com (02/17)
