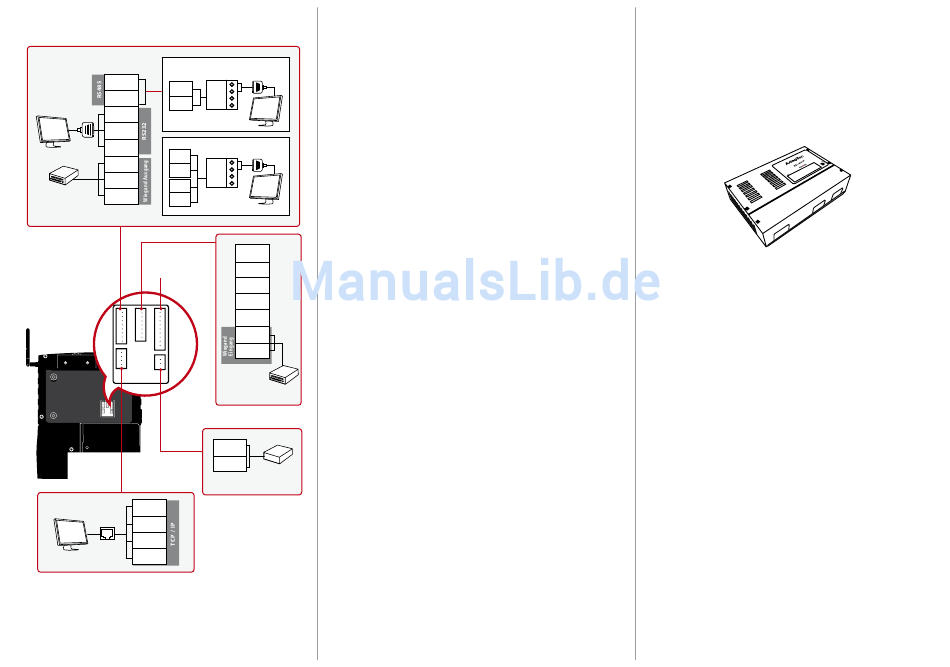

1. RS485 einfache Verbindung
485B
485B
RX+
485A
485A
RX-
GND
RS232/RS485
Datenumsetzer
TXD
2. RS485 Netzwerkverbindung
RS232
RXD
Kabel
485B
GND
RX+
485A
WD1
RX-
485B
Drittregler mit
RS232/RS485
26 bit Wiegand
WD2
485A
Datenumsetzer
Eingang
Türverriegelungs-
Verbindung, Siehe
im Anhang I
Drittregler mit
26 bit Wiegand
GND
+12V
*oder nutzen Sie Stromanschluss
RJ-6
RJ-3
RJ-2
TCP/IP
RJ-1
Schritt 4
Einrichten der Datenübertragung
(Überspringen Sie diesen Schritt wenn Sie einen USB-Speicherstick ver-
wenden)
TCP/IP LAN-Verbindung
Für TCP/IP Übertragung, stecken Sie den speziellen RJ45 Stecker
in den TCP/IP (LAN)-Anschluss des Terminals. Verbinden Sie das
andere Ende (normaler RJ45 Stecker) mit einem lokalen Netzwerk
oder einem Computer. Konfigurieren Sie die ID des Terminals,
die IP- Adresse, die Subnetzmaske und den Netzübergang in das
Terminal. (Für Details sehen Sie in der Bedienungsanleitung des
Gerätes nach)
RS232 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbind-
ungsstecker in den TCP/IP (LAN)-Anschluss des Terminals. Wäh-
len Sie Kabel mit der Kennzeichnung RX, TX und GND. Verbinden
BEL+
Sie das andere Ende dieser Kabel mit einer DB9 Anschlussstelle.
BEL-
Konfigurieren Sie die Geräte-ID und Schrittgeschwindigkeit des
Terminals. (Für Details sehen Sie in der Bedienungsanleitung Ihres
BEEP
Gerätes nach.) Benutzen Sie das normale RS232 Kabel um es in den
GLED
RS232-Anschluss des Terminals zu stecken.
RLED
RS485 - Serienschaltung
INWD0
Für die Verbindung stecken Sie den beigefügten Verbind-
INWD1
ungsstecker in den Übertragungsanschluss des Terminals. Wäh-
len Sie Kabel mit der Kennzeichnung RS485+, RS485- und GND.
Verbinden Sie das andere Ende dieser Kabel mit einen RS232/485
Ausgang
Datenumsetzer. Verbinden Sie das andere Ende des Datenum-
setzer mit einer DB9 Anschlussstelle. Konfigurieren Sie die Geräte-
ID und Schrittgeschwindigkeit des Terminals. (Für Details sehen
Sie in der Bedienungsanleitung Ihres Gerätes nach.)
Schritt 5
DC12V 3A
Stromversorgung
Abschließen der Installation
1. Prüfen Sie, ob alle Kabelverbindungen korrekt eingesteckt
wurden.
2. Befestigen Sie das Terminal an der dazugehörigen Rück-
platte und ziehen Sie die Schrauben fest um das Terminal
sicher an der Wand zu befestigen.
3. Schalten Sie das Terminal ein.
4. Nun können Sie das Terminal verwenden.
Weiteres Zubehör
Für Ihre Terminals bietet FingerTec auch weiteres ergänzendes Zube-
hör an. Diese optionalen Zusätze sind unter
com
verfügbar.
AdapTec AC
Der AdapTec ist ein 12VDC Stromversorgungsgerät inklusive einen
110-240VAC Gleichstromschalter. Der AdapTec versorgt das FingerTec
Terminal und Türverriegelungssystem mit 12V Gleichspannung und
lädt gleichzeitig eine 12VDC 7.0Ah Reservebatterie. Während eines
Stromausfalles wird die Reservebatterie automatisch das Terminal mit
Strom versorgen und das Türverriegelungssystem aufrecht erhalten.
Der AdapTec schützt zusätzlich eine sichere Tür davor geöffnet zu wer-
den, wenn diese sabotiert wurde.
Gehäuse
Ein aus Acryl gefertigtes Schutzgehäuse schützt das Terminal vor Ein-
flüssen von außen. Unsere speziell gefertigten Gehäuse sind so designt,
dass sie sich mit speziellen Öffnungen für Fingerprint Scanner und Tas-
ten dem Terminal perfekt anpassen. Unsere Schutzgehäuse eignen
sich, um übliche Umgebungseinflüsse abzumildern und somit die Leb-
enserwartung des Terminals zu verlängern. Bitte beachten Sie, dass die
Schutzgehäuse weder staub- noch wasserdicht sind und somit bei ex-
tremen Witterungsverhältnissen keinen Schutz bieten.
Zubehör für die Türverriegelung
FingerTec bietet verschiedenes Zubehör für die Türverriegelung
an.
http://accessory.fingertec.
