deckma FMS-3000 Bedienungsanleitung Seite 32

Anschlussbox / Schaltschrank
Die Anschuss- und Auswertebox welche die Spannungsversorgungs- und
Netzteilkarte, Ausgangskarte, Druckerschnittstelle, Feuermeldeschleifenkarte und die Ausgangskarte
für Kommunikationsschnittstelle enthält.
Dieser Kasten wird üblicherweise innerhalb des Steuerpultes auf der
Kommandobrücke installiert und mit einer bis zu 3m langen steckbaren
Kabelverbindung mit dem Bedientableau verbunden.
Die Abmessungen variieren je nach Anzahl der eingesetzten Module.
Bitte beachten Sie hierzu die Anlagenspezifischen Zeichnungen in der Anlage.

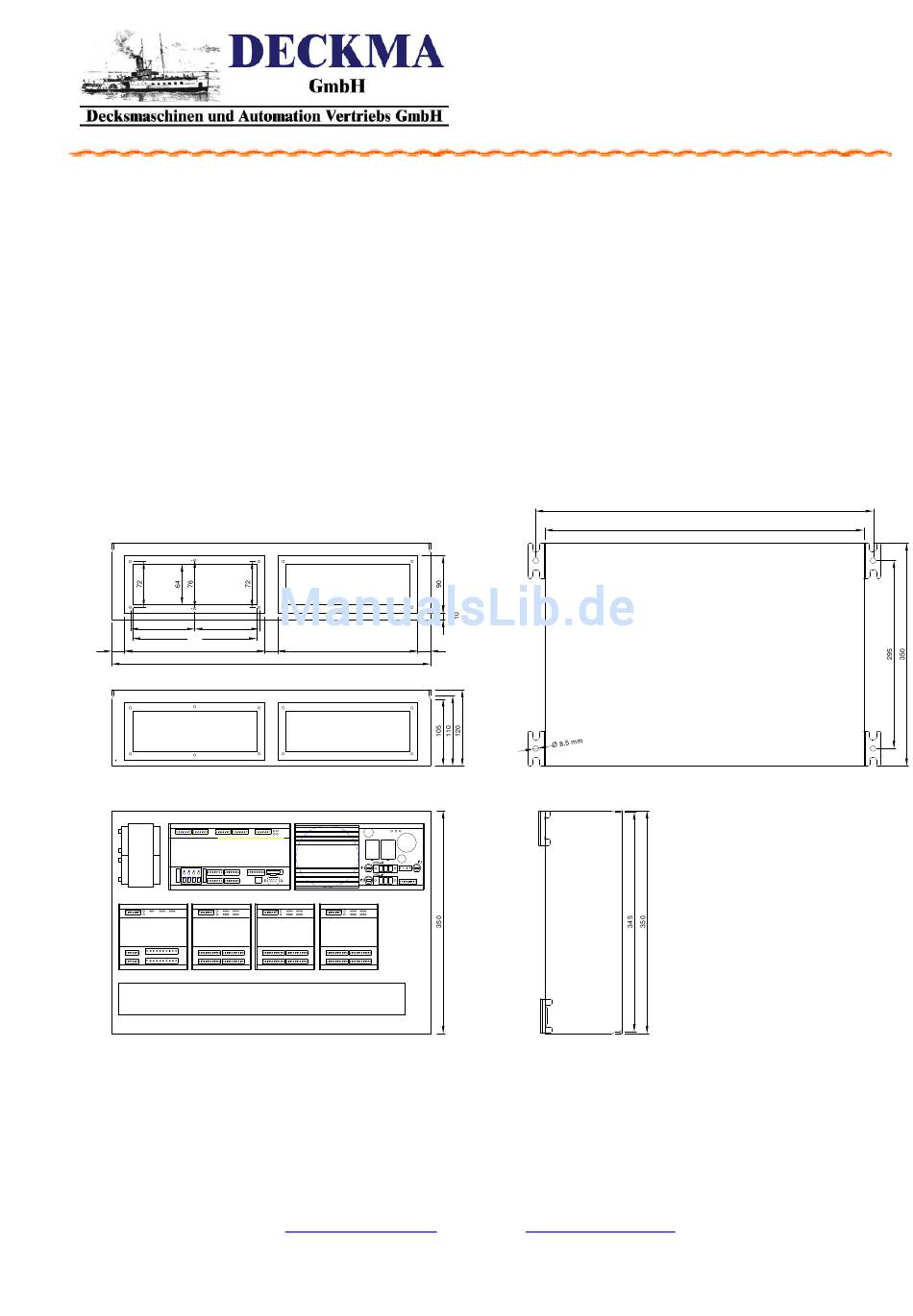

Beispiel: Typischer Aufbau bis zu 24 Schleifen.
Seitenansicht Kabeleinführung
101 101
195
20 220
Seitenansicht Kabeleinführung
Netzteilkarte
Feuermeldekarte Feuermeldekarte
Ausgangskarte Loop 1-8
Kundenkabelkanal
Draufsicht/ Anordnung Module
Tel.: +49 (0)4105 / 65 60 – 0
E-mail:
20 220 20
500
Feuermeldekarte
Loop 9-16 Loop 17-24
* DECKMA GmbH *
info@deckma-gmbh.de
Seite 32 von 33
BEDIENUNGSANLEITUNG
FEUERMELDEANLAGE
FMS-3000
Seitenansicht
Fax: +49 (0)4105 / 65 60 – 25
*
Internet: www.deckma-gmbh.de
530
500
Befestigungsabmessungen
Mounting Measurement
Material Stahlblech 1,5mm
Montageplatte Stahlblech 3mm
Lackierung Grau RAL 7035
Deckelbefestigung mittels 4 Schrauben M6
