BEDIENUNGSANLEITUNG
FEUERMELDEANLAGE
FMS-3000

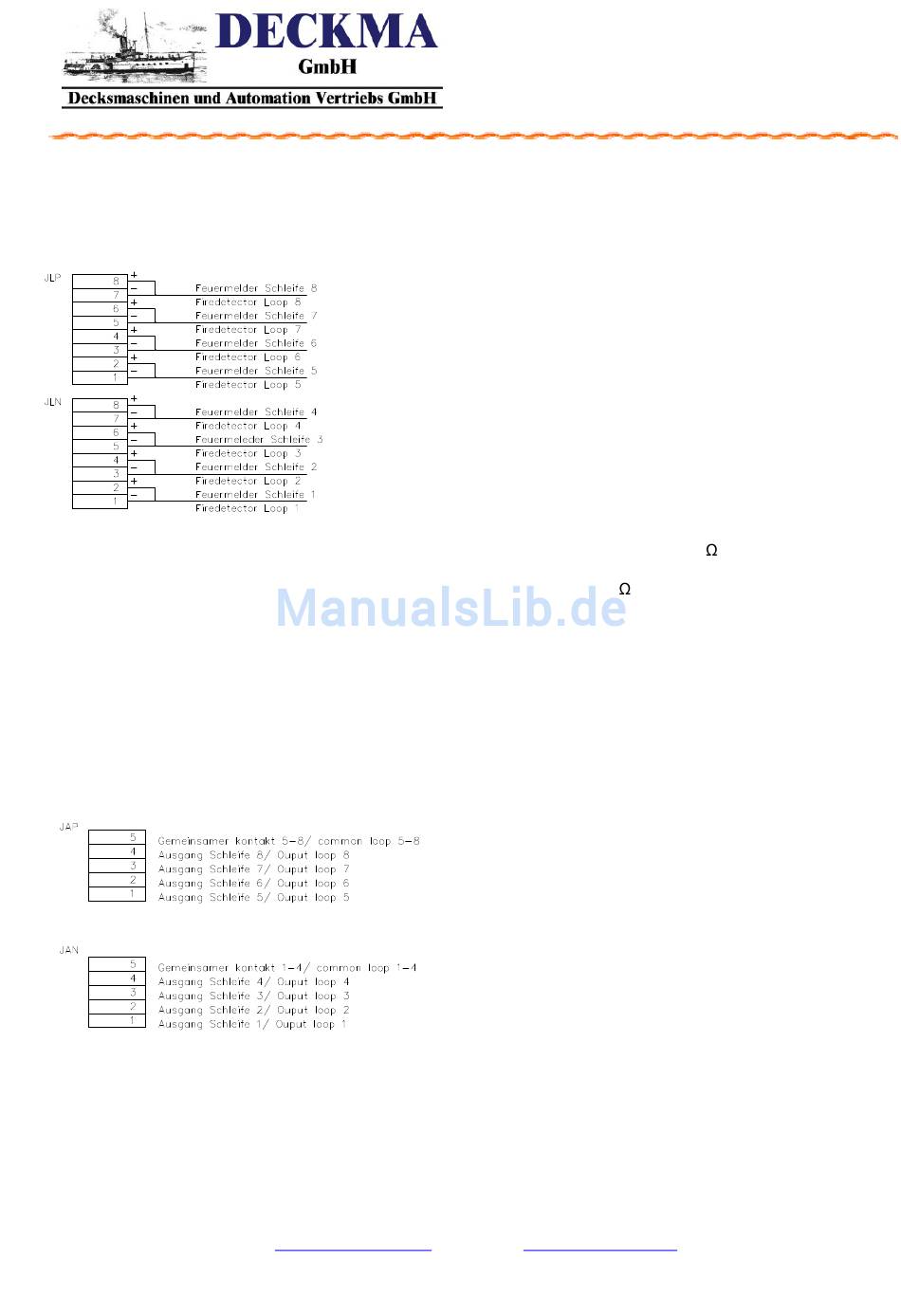

Meldeschleifen
Klemmen JLN und JNP
Im Normalbetrieb wird der Ruhestrom über den im letzten Melder einzusetzenden 3 K
Endwiderstand geprüft und im Fehlerfall auf dem Bedientableau gemeldet.
Im Falle eines Feueralarms wird von dem entsprechenden Melder ein 470 Widerstand in die Linie
geschaltet und der entsprechende Feueralarm ausgelöst.
Die einzelnen Schleifen sind kurzschlussüberwacht. Bei Kurzschluss wird die Schleife abgeschaltet
und nach ca. 30s wieder eingeschaltet. Der maximale Meldeschleifenstrom einer Schleife beträgt
400mA. Die Summe aller Meldeschleifenströme (nach Auslösung mehrerer Schleifen) darf 1,6A nicht
überschreiten. Wird der Gesamtstrom von 1,6A überschritten schaltet der Microcontroller die Schleife
mit dem größten Strom ab.
Relais-Ausgänge
Klemmen JAN und JAP
Die Relais sind als Schließerkontakt mit 0,5A Dauerstrom und einer Nennspannung von 24V DC
ausgelegt und jeweils 4 Ausgänge sind mit Ihrem gemeinsamen Kontakt untereinander verbunden.
Die Relais können Wahlweise auf Störung, Feuer oder beides programmiert werden können.
