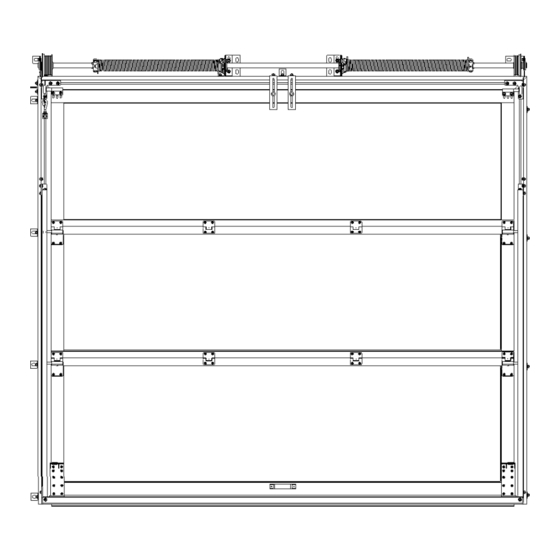

Lindpointner LS 4000 Montageanleitung
Vorschau ausblenden
Andere Handbücher für LS 4000:
- Montageanleitung (8 Seiten) ,
- Montageanleitung (9 Seiten)
Verwandte Anleitungen für Lindpointner LS 4000
Inhaltszusammenfassung für Lindpointner LS 4000
- Seite 1 Montageanleitung Deckensektionaltor Normalsturz Aluzarge zerlegt geliefert LS4000 / Rahmenausführung Lipotherm-AZ / Paneelausführung Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 1 von 6...
-
Seite 2: Übersicht
Torbandschrauben M 8 x 16 + Mutter mit den Torstock verschraubt werden ( jeweils 2 Schraube sind im Profil eingeschoben ) Achten Sie darauf das die Eckkonsole an den Torstock aufliegt. Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 2 von 6... - Seite 3 ( Schraube ist bereits ins Profil eingeschoben ) verschrauben Seil einhängen Die Augenschraube von der Seiltrommel an den bereits montierten Haltewinkel befestigen Auf beiden Seiten mit Muttern sichern. Augenschraube Haltewinkel SK-Mutter Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 3 von 6...
- Seite 4 ACHTUNG : Federwelle bzw. Federbruchsicherung wird Drehmoment der Torsionsfeder übertragen Unbedingt auf besonders guten Halt der Dübel achten. Befestigungswinkel seitliche Laibung > 120 mm Befestigungslaschen seitliche Laibung < 120 mm Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 4 von 6...
- Seite 5 Laufwerk ab Fertigbreite 4500 mm Oben: Laufrolle in den Rollenhalter oben stecken Verstärkungsrippe Die Sektion anheben und mit dem oberen Rollenhalter Laufrollen beidseitig vertikale Laufschiene einfädeln. Laufrolle Anschließend vorsichtig auf die Bodensektion stellen Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 5 von 6...
- Seite 6 Tormitte am oberen Torstock mit den bereits SK Mutter eingeschoben Torbandschrauben (2x) befestigen . Anschließend die oberste Sektion mit dem Winkel verschrauben. können Montage SK Schrauben horizontale Laufschienen beginnen, siehe Seite 5 der Montageanleitung Montageanleitung Deckensektionaltor LS 4000 zerlegt NOS V2016-10 Seite 6 von 6...
